2" ClickLock® Klemme auf M74i – für Skywatcher Esprit, TS-Optics und Omegon

Name: 2" ClickLock® Klemme auf M74i – für Skywatcher Esprit, TS-Optics und Omegon
SKU: 2956274
Price: 111 EUR
Availability: InStock

Auf Lager

28 Bewertungen

Frage hinzufügen

# 2956274

111,00 €

Preis inkl. MwSt. (19%) + Versand

Version:M74i x 1 Klemme (Skywatcher Esprit, TS-Optics, Omegon)

M74i x 1 Klemme (Skywatcher Esprit, TS-Optics, Omegon)

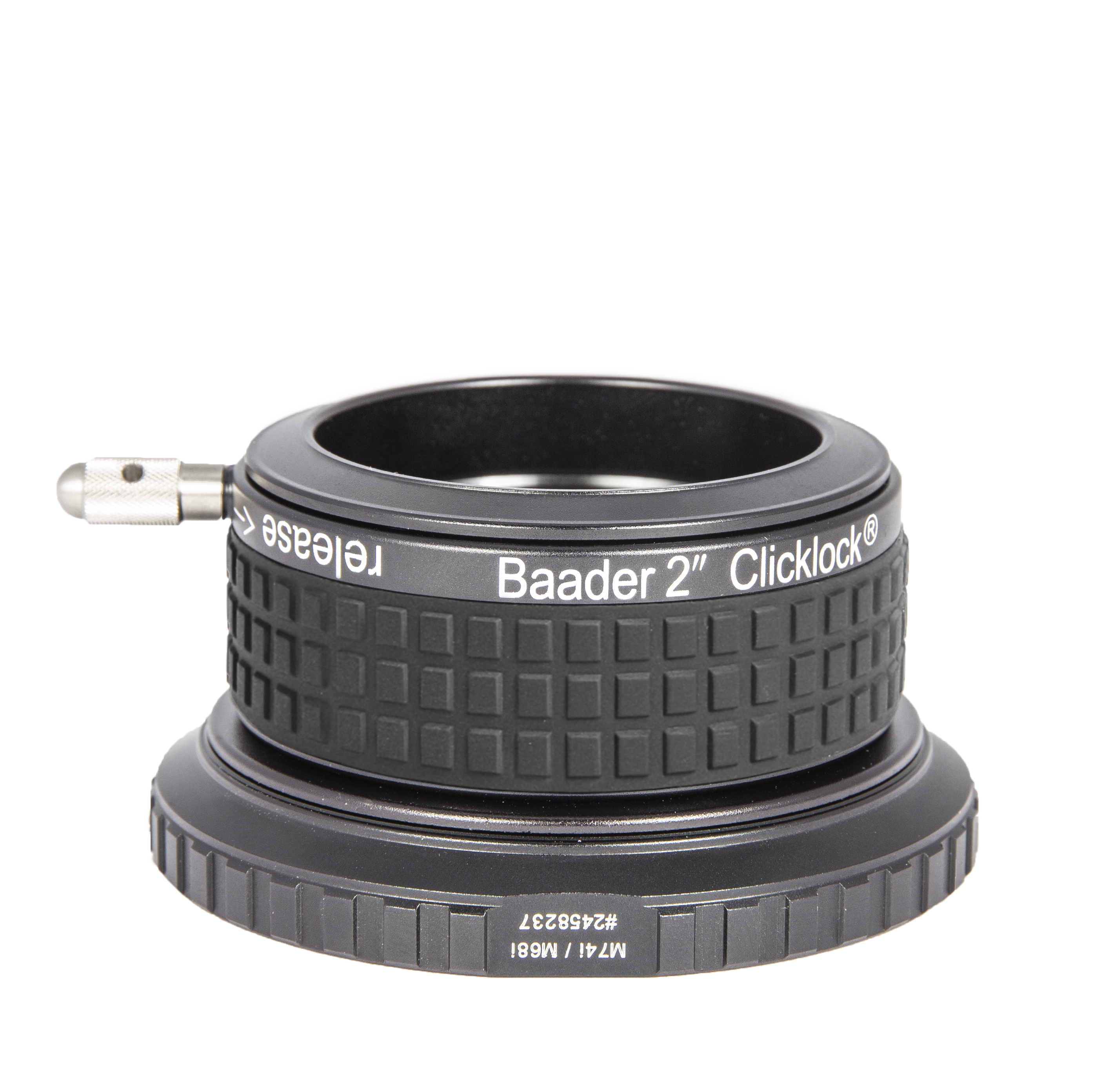

Baader 2" ClickLock M74i x 1 Klemme – passend für Okularauszüge mit M74 x 1 Außengewinde, z.B. Skywatcher Esprit 120&150 sowie TS-Optics und Omegon APOs 150/1000 mit Linearpower-Okularauszug

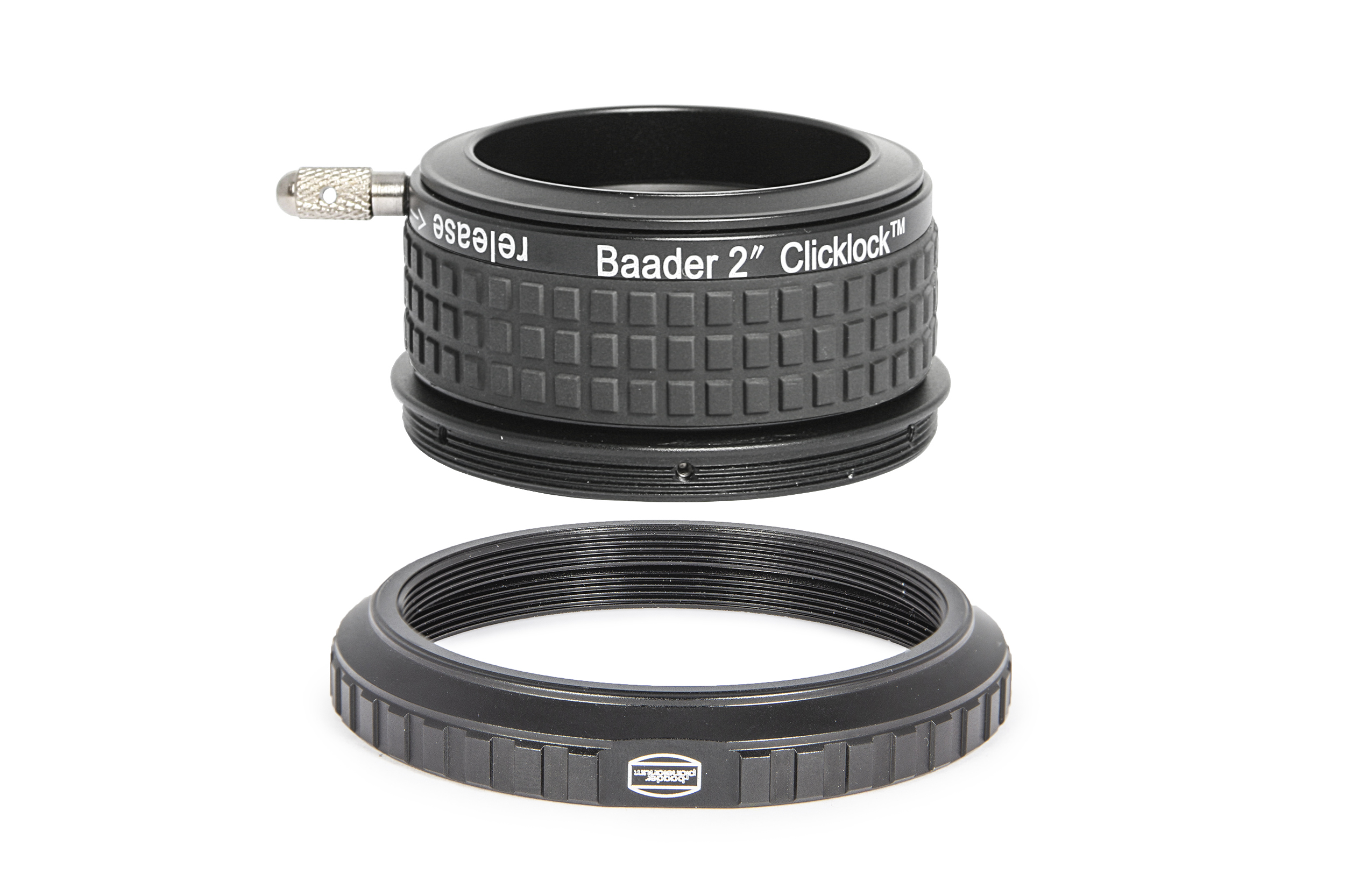

Bestehend aus M68a x 1 ClickLock Klemme (# 2956268) und M68i x 1 auf M74i x 1 Umkehrring (# 2458237)
Eine 20° Drehung durch Druck auf den Drehhebel reicht aus um alles 2" Zubehör absolut sicher und fest zu fixieren. Bauhöhe: 44 mm, Eigengewicht: 195g
Ratschenfunktion – zeigt akustisch und haptisch die Position der Klemmung an. So erkennt man auch im dunklen und ohne hinsehen ob die Klemme geöffnet oder geschlossen ist
Kompressions-Spannring aus dickwandiger Hartbronze, bleibt auch nach langjährigem Gebrauch formstabil und hält teuerstes Zubehör absolut sicher ohne Kratzer und Druckstellen zu verursachen

Ihre Wunsch-Clicklock® ist noch nicht dabei?

Dann beantworten Sie bitte hier ein paar Fragen zu Ihrem Teleskop/Okularauszug.

Wir werden gerne eine Produktion in Erwägung ziehen.

English testreview on the sturdyness of our ClickLock clamps:

Das Baader ClickLock®-System (1¼" / 2") in der Übersicht

Noch nie wurde eine Okularaufnahme für die Amateurastronomie so aufwendig gefertigt.

Das Baader ClickLock System - 1.25 und 2 Zoll

Schwerste getestete Last: komplettes C14 mit angeschraubter SCL 2" ClickLock-Klemme und einem 2" ClickLock Zenitspiegel mit Scopos 30mm Extreme Okular. Achtung: nicht zur Nachahmung empfohlen!

Die Baader ClickLock (1¼" / 2") ist eine passgenaue, sehr massive Okularklemme ohne Klemmschrauben (!). Eingesteckte Okulare / CCD-Kameras u. ä. sitzen verdrehsicher und werden trotzdem nicht verkratzt! Mit einer kleinen Drehung um 20° wird jedes Okular bombenfest geklemmt.

Sie werden Okulare und Webcams nie mehr anders klemmen (und fokussieren) wollen!

Unsere ClickLock Klemmen bestehen aus sieben präzisionsgefrästen Bauteilen, welche einen höchst effektiven Haltemechanismus ergeben, der jedes 1¼" / 2" Okular sicher hält.. Die Klemme ist in der Herstellung sehr aufwendig zu montieren, der Preis erscheint daher zunächst hoch für eine Klemmvorrichtung. Wenn man jedoch die Präzision, Benutzerfreundlichkeit und Stabilität berücksichtigt, ist sie ihr Geld mehr als wert.

Sie müssen unsere ClickLock Klemmen nicht anziehen “bis das Blut herausläuft”, denn das mechanische Prinzip stammt aus dem professionellen Maschinenbau. So arbeitet auch die Werkzeugaufnahme bei modernen CNC-Fräszentren. Durch geschickte Nutzung der Hebelkräfte wird das Anzugsmoment vielfach verstärkt. Der eingesteckte Gegenstand wird wie mit einem Schnellspannfutter an drei Seiten gehalten und kann dadurch keinerlei Kippbewegungen mehr ausführen.

Folgende 2" Baader ClickLocks sind erhältlich:

#2956220 SC / HD (2")-Clicklock (5" SC, 6" SC/HD, 8" SC/HD and 9¼" SC)
#2956233 SCL (3,3")-ClickLock (9¼" HD, 11" SC/HD and 14" SC/HD)
#2956242 M42i x 0,75-ClickLock (Astro T-2 System)
#2956248 M48i x 0,75-ClickLock (2" Filter- / Fotogewinde)
#2956251 M54a x 0,75-2" (TS-Optics / SkyWatcher)
#2956252 S52-Aufnahme-ClickLock (Baader S52 Schwalbenschwanz-Standard)
#2956253 M54i x 0,75-ClickLock (Bresser / Omegon / Explore Scientific)
#2956254 M54a x 1-ClickLock (Skywatcher / Orion)
#2956255 M56i x 0,75-ClickLock (Takahashi)
#2956256 M56i x 1-ClickLock (Skywatcher / Celestron)
#2956257 S57-ClickLock (Skywatcher / Celestron)
#2956258 S58-ClickLock (Baader Diamond Steeltrack)
#2956260 M60a x 0,75-ClickLock (Vixen)
#2956263 M63a x 1-ClickLock (für Feathertouch 2.5" OAZ, TS-Optics)
#2956264 M64a x 0,75-ClickLock (Takahashi)
#2956269 M68i x 0,75-ClickLock (Hexafoc: Bresser / Explore Scientific, Omegon)
#2956268 M68a x 1-ClickLock (Zeiss-Norm / Baader M68-System)
#2956227 2,7"a UNF/24G-ClickLock (Astro Physics)
#2956272 M72a x 1-ClickLock (Takahashi)
#2956274 M74i x 1-ClickLock (für Skywatcher Esprit, TS-Optics und Omegon OAZ)
#2956275 M75a x 1-ClickLock (für Feathertouch 3.0" OAZ)
#2956284 M84a x 1-ClickLock (Pentax)
#2956241 4,1"i UNF/24G-ClickLock (Feathertouch / TEC)
#2956237 37mm ClickLock Verlängerung
#2956247 47mm ClickLock Verlängerung
#2956215 1¼" auf 2" ClickLock Erweiterung

Details zum 2" ClickLock-System

Beispiel eines Umbaus von Standard 2" Klemme auf 2" ClickLock Klemme

Die Wirkung und Stabilität der ClickLock Mechanik wurde mit Hilfe der 1¼" ClickLock-Klemme jahrelang getestet.
Das 2" ClickLock System ist mechanisch noch wesentlich massiver konstruiert.

eine 20° Drehung durch leichten Druck auf den Drehhebel reicht aus um alles 2" Zubehör absolut sicher und fest zu fixieren.
Die bisher schwerste getestete Last ist ein komplettes C14 mit angeschraubter SCL Klemme und einem 2" Click Lock Zenitspiegel mit Scopos 30mm Extrem Okular. Dabei wurde das C-14 an dem Okular angehoben. Wir weisen ausdrücklich darauf hin, dass dieser Testaufbau nicht zur Nachahmung empfohlen wird.
Ratschenfunktion - zeigt akustisch und haptisch die Position der Klemmung an. So erkennt man auch im Dunklen und ohne Hinsehen ob die Klemme geöffnet oder geschlossen ist.
massiver Kompressions-Spannring aus dickwandiger Hartbronze, bleibt auch nach langjährigem Gebrauch formstabil und hält teuerstes Zubehör absolut sicher ohne Kratzer und Druckstellen zu verursachen.
die Position des Drehhebels ist durch 6 Kamera-Schlitzschrauben, bzw durch 6 Inbusschrauben mit Sechskant-Schlüssel einstellbar um die CL-Klemmen für Links- und für Rechtshänder optional nutzbar zu machen.
CL-Klemmen - lieferbar für viele Teleskopsysteme. Umfangreiches Sortiment an Klemmen ermöglicht das Nachrüsten der Baader 2" ClickLock-Klemmung an vielen Teleskopen.
Die ClickLock Klemme für Ihr Teleskop ist nicht dabei? Dann beantworten Sie hier ein paar Fragen zu Ihrem Teleskop/Okularauszug und wir werden eine Herstellung in Erwägung ziehen.

Mit der 2" Clicklock Klemme können Sie unter anderm auch Ihren 2" Maxbright Spiegel (oder das 2" Universal-Prisma) auf das Clicklock System umrüsten. Einfach die alte 2" Klemme abschrauben und die neue 2" Clicklock Klemme anschrauben.

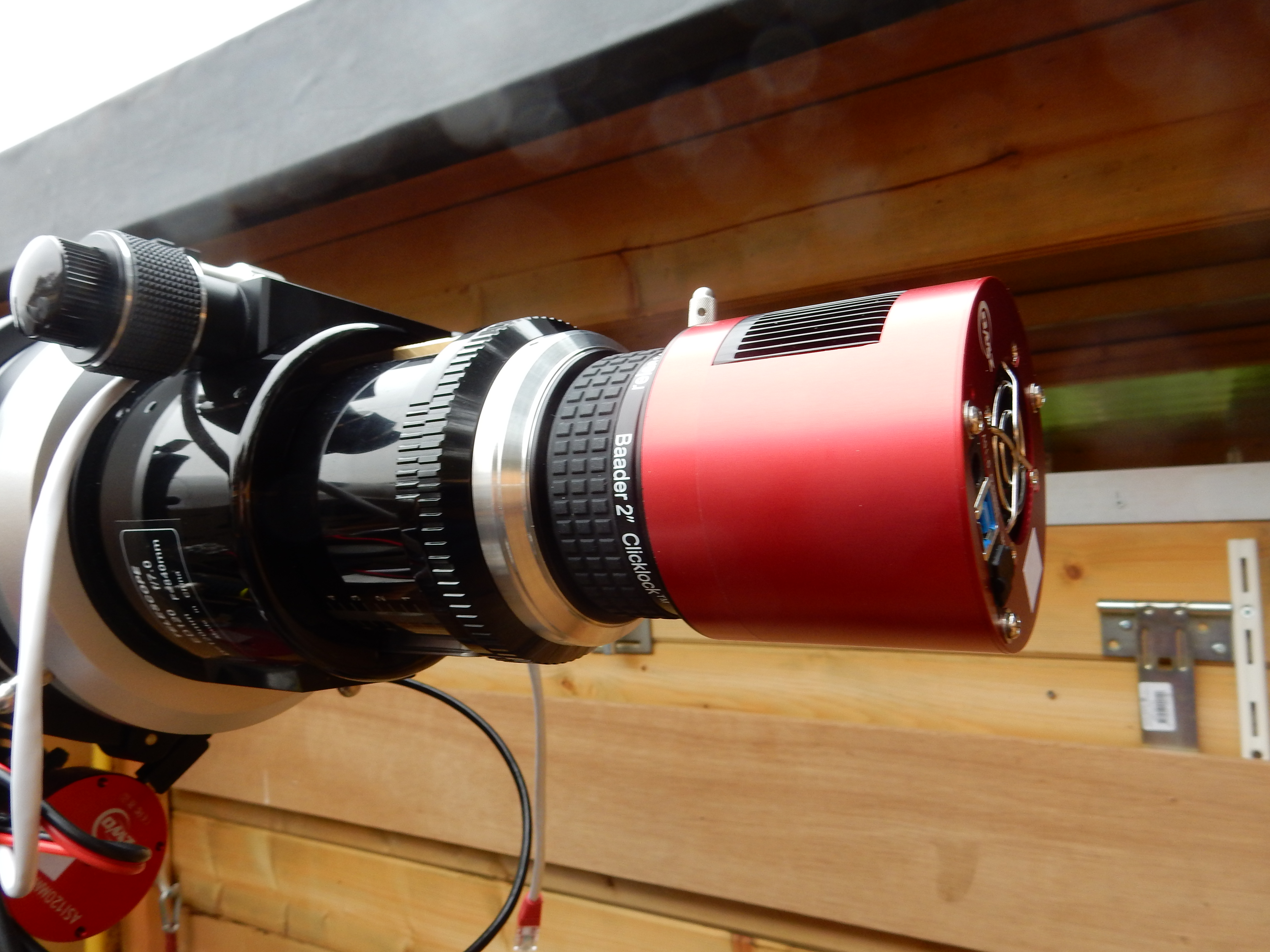

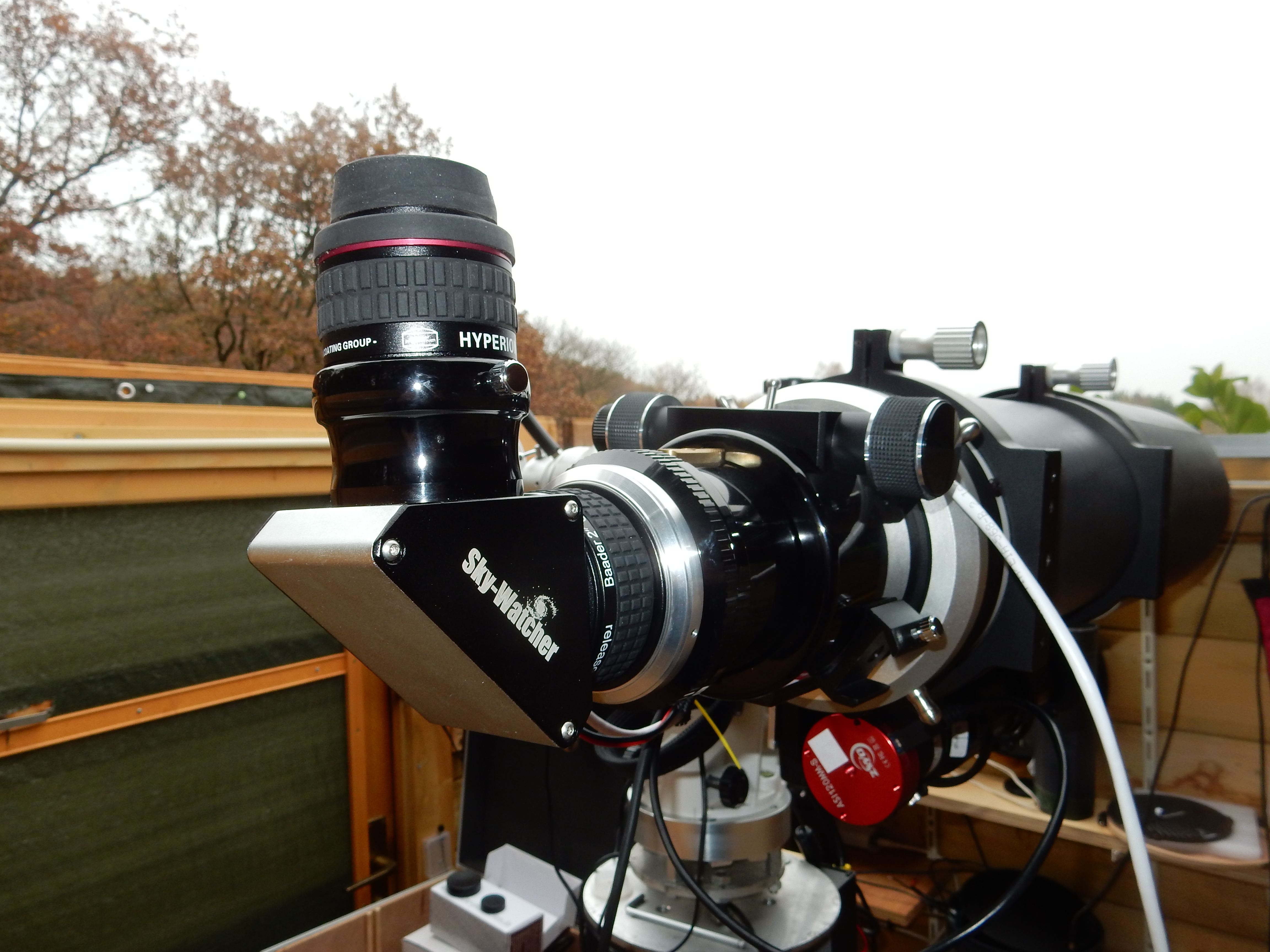

Anwendungsbeispiele zur 2" ClickLock Klemme

2" ClickLock® Klemme auf M74i – für Skywatcher Esprit, TS-Optics und Omegon

Produktdaten

Artikelnummer
2956274
EAN Code
4047825041005
Hersteller
Baader Planetarium

Optische Eigenschaften / Verwendung

Adaptertyp
Okularklemme
Optische Baulänge (mm)
44

Anschlüsse & Kompatibilität

Innenanschluss (Okular/Kamera-seitig)
ø 2" (50.8mm)
Innenanschluss (teleskopseitig)
M74 x 1
Klemmsystem
ClickLock
kompatible Marken
Zeiss

Abmessungen & Gewicht

Innendurchmesser / Freie Öffnung (mm)
50,8 (2")
Nettogewicht (kg)
0.20

Customer Reviews

4.9

Bewertungen

Teilen Sie uns Ihre Meinung zu diesem Artikel mit!

Top customer reviews

Sterneneule

2026-05-05 14:53:07

Ich empfehle dieses Produkt

Sterne

Clicklock

immer wieder gut

sehr gut, funktionieren schnell und sicher, kaum verkippung. Ich habe nun schon einige Teleskopauszüge damit um-nach gerüstet.

Benjamin

2026-03-28 05:25:53

Ich empfehle dieses Produkt

Sterne

M68a x 1 Klemme (Zeiss-Norm / Baader M68-System) an FT 3545

Die Klemme ist an meinem Feather Touch 3545 OAZ montiert. Einfache Montage, da der Adapter in das vorhandene Gewinde eingeschraubt wird. Die Okularklemme hält den Baader T2 Zenitspiegel fest und zentriert ihn perfekt. Hauptsächlicher Kaufgrund für mich war der schnelle einfache und sichere Wechsel der Zenitspiegels bei Nacht.

sehr gute Klemmung top Zentrierung

AkiM

2025-02-16 11:29:50

Ich empfehle dieses Produkt

Sterne

Good clamp, easy to use and holds well.

Good hold with clamp, easy to use. Thread adapter fits very well. For my telescope increase in length worked ok as it reduced focuser travel.

Good build.

None

Poul

2024-02-13 10:25:35

Sterne

Worthwhile upgrade of Nexstar Evolution 6

I upgraded my telescope. First with the Hyperion zoom with Barlow. Huge improvement over the supplied eyepieces. Later with a Baader prism diagonal and two ClickLock clamps. This is a great improvement. Much easier to operate. No more fiddling with the bad combination of tiny screws and cold fingers. The build quality and the secure and solid assembly of the parts is amazing and highly recommended. The more I look into the Baader products the more impressed I get. I also got a Baader T -ring and a nose piece for my DSLR and with the ClickLock it is very easy to connect securely to the telescope. I had a few questions and the Baader customer service were fast in answering them.

Build quality, finish, stability and ergonomics. Customer service

I do not dislike anything

Harald

2024-01-30 20:55:36

Sterne

ClickLock-Version 47mm Verlängerung

Die Baader CL- Serie ist an und für sich sehr gut. Die Verlängerungshülse "ClickLock-Version47mm Verlängerung (inkl. 2" Hülse)" hat aber ein Problem - die 2"-Hülse ist kürzer als bei üblichen Verlängerungshülsen. Dadurch wäre mir beinahe meine teure QHY- Kamera aus dem Okularauszug meines Tec-140 gefallen, da dieser sie nicht ausreichend klemmen konnte. Daher meine Bitte an Baader: Bitte verlängert den 2"-Tubus um ca. 10mm.

Antwort von Baader Planetarium

Wir bedauern, dass Sie Ihnen hier fast ein Unfall passiert wäre. Die in der ClickLock-Klemme verwendete 2" Hülse ist jedoch unsere Standard 2" Safety Kerf Hülse #2408156. Hier wurden uns bisher noch keine derartigen Probleme zugetragen, viele wünschen sich die Hülse sogar noch kürzer. Sie wurde so konstruiert, dass Sie lang genug ist um in all unseren 2" Klemmen sicher gehalten zu werden, und kurz genug, dass keine Gefahr besteht auf Zenitprismen o.ä. aufzuschlagen

sehr gute Klemmwirkung - teleskopseitig

Der 2"- Tubus (Kameraseitig) ist zu kurz

Adrian Zajac / 17. Mai 20261 Antwort

Leider macht eine Adaption eines 2"-ClickLock-Systems an das SkyWatcher Mak127 in der Praxis nur sehr eingeschränkt Sinn. Der Maksutov ist konstruktionsbedingt nicht dafür ausgelegt, ein volles 2"-Bildfeld auszuleuchten, sodass der Vorteil von 2"-Okularen weitgehend verloren geht.

Zusätzlich entsteht beim Mak127 ein mechanisches Problem durch den seitlich herausstehenden Fokussierknopf. Viele 2"-Prismen oder Zenitspiegel sowie entsprechende ClickLock-Adaptionen kollidieren hierbei mit dem Fokusmechanismus bzw. lassen sich nicht sinnvoll positionieren.

Aus diesen Gründen empfehlen wir für das Mak127 in der Regel bei der 1¼"-Konfiguration zu bleiben. Damit arbeitet das System optisch und mechanisch deutlich harmonischer.
Support Team / 18. Mai 2026
1
0

Thomas Teubner / 6. Februar 20261 Antwort

Der Standard-Okularauszug des Skywatcher Esprit 100ED verfügt über ein männliches M74x1-Gewinde (ohne zusätzliche Reduzieradapter). Hierfür bieten wir die passende Clicklock-Klemme (#2956274) an: https://www.baader-planetarium.com/de/baader-2zoll-clicklock-okularklemmen-von-t-2-bis-4-1zoll.html?sku=2956274

Alternativ können Sie auch eine universell einsetzbare 2"-Clicklock-Klemme verwenden, sollten Sie die von Skywatcher beiliegenden Reduzierringe auf 2" adaptiert lassen wollen: https://www.baader-planetarium.com/de/baader-2zoll-clicklock-okularklemmen-von-t-2-bis-4-1zoll.html?sku=2956220
Baader Web Team / 9. Februar 2026
0
0

Jürgen Rohner / 3. November 20241 Antwort

Ich möchte am Baader Herschelprisma einen UFC-Filterschieber und okularseitig für visuelle B. wieder die 2" Clicklock-Klemme installieren und im Wechsel auch meine Lumix-Kamera mit m4/3-T2-Adapter anschliessen. Für den Standardsteckanschluss ist an der Lumix der Lichtweg zu lang, es gibt aber einen kurzen ( 1,2 mm ) wide-T2-Adapter m54 x o,75 auf T2, der könnte funktionieren. Welcher Fotoadapter würde dafür benötigt, bzw. wäre das Schnellwechselsystem hilfreich ? Mit bestem Dank !

tom / 4. Juni 20241 Antwort

Für MFT-Kameras haben wir den teilbaren T-Ring Micro Four Thirds (m4/3) auf T-2 + 19mm Verlängerung # 2408330, mit dem ein Kamerabackfokus von 36mm statt der üblichen 55mm möglich ist. Ein T-2-Schnellwechsler würde die Baulänge wieder um ca. 15mm verlängern. Der Anschluss der Clicklock an das Herschelprisma (und somit auch der des UFC) hängt von der Version des Herschelprismas ab. Ältere Modelle (ohne Filterdreher) verwenden das SC-Gewinde, das aktuelle Modell einen S58-Schwalbenschwanz. Einen passenden Adapter für die Okularklemme haben wir nicht im Angebot, da der UFC in erster Linie fotografisch Sinn macht - visuell ist die Helligkeitsdämpfung mit dem Polfilter einfacher. Sie würden also zusätzlich eine Okularklemme mit T-2 benötigen, um zwischen Kamera und Okular zu wechseln. Eventuell wäre - gerade in Kombination mit dem teilbaren MFT-Adapter - eine Barlowlinse eine Option, um besser in den Fokus zu kommen? Die Barlow ragt tiefer in die Okularklemme und verlagert den Fokus nach außen, je nach Teleskopbrennweite erreichen sie so evtl. auch eleichter eine bildfüllende Abbildung der Sonne. Mehr dazu finden Sie hier: https://www.baader-planetarium.com/de/blog/barlowlinsen-ihre-vergroesserungsfaktoren-und-abstaende/
Baader Web Team / 5. Juni 2024
0
0

Hofer Horst / 3. Juli 20231 Antwort

Thomas Hagelstein / 10. November 20211 Antwort

Diese Frage können wir so nicht beantworten. In den technischen Daten finden Sie auf dieser Webseite die Baulänge jeder Clicklock. Um Ihre Frage zu beantworten, müssten wir die Baulänge Ihrer bisherigen Okularklemme kennen bzw. wissen, um wie viel sie länger oder kürzer ist. Im Idealfall messen Sie die Länge Ihrer bisherigen Okularklemme und schauen nach, wie viel Sie Ihren Okularauszug noch verstellen können, wenn Sie die Bauteile scharfgestellt haben, für die er in den Extrempositionen steht. Dann kennen Sie den verfügbaren Backfokus und können abschätzen, wo es Probleme gibt und ob Sie ggf. sogar verlängern müssen. Leider sind die Baulängen von Okularklemmen nicht genormt - wir bauen so kurz wie möglich, da jederzeit verlängert werden kann.
Baader Web Team / 10. November 2021
4
