Baader AllSky Dome – 2.3m

Beachten Sie auch unseren englischen Katalog für Baader Standard-Kuppeln (AllSky oder Klassisch mit Spalt) sowie schlüsselfertige Sternwartenlösungen

Baader AllSky Domes: mit 180° Komplettöffnung

Diese Kuppeln bieten eine 180°-Komplettöffnung bei maximal nutzbarem Innenraum und können remote bedient werden, einschließlich automatisierter Betriebsfunktionen. Jedes Segment kann sich unabhängig voneinander bewegen, um optimalen Wind- und Lichtschutz zu gewährleisten. AllSky Kuppeln verfügen über eine permanent zugängliche Eingangstür und eine automatische Schließfunktion, welche durch die Notfallwetterstation ausgelöst werden kann.

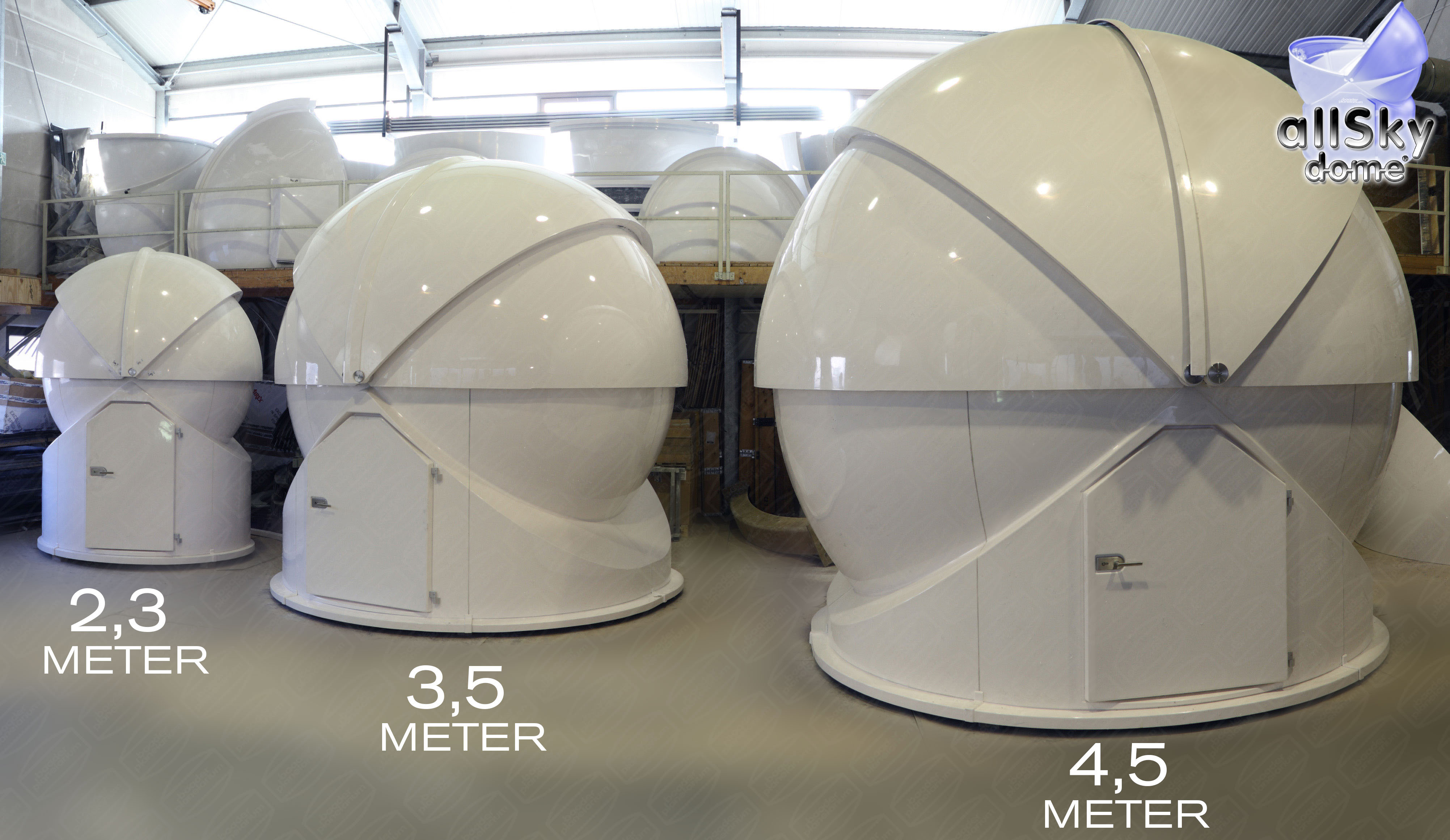

Baader AllSky Kuppeln sind in folgenden Größen erhältlich: 2.3m, 3.5m, 4.5m und 6.5m

Anwendungsbereiche

• Astronomie / Astrofotografie
• Space Situational Awareness (SSA) / Space Domain Awareness (SDA)
• Free-Space Optical Communication (FSOC)
• Atmosphären- und andere Detektoren
• Defense

AllE Baader AllSky KUPPELN BEINHALTEN

Spezifikationen

SEGMENT-Bauweise

Hergestellt aus glasfaserverstärktem Polyester (FRP) mit vier horizontalen Klappschalen-Segmenten, die – in der Advanced-Version – unabhängig voneinander gesteuert werden können.

MECHANIK & KORROSIONsschutz

Jedes Segment wird von einem eigenen Hochleistungs-Elektromotor gesteuert, sodass jedes Segment in jeder beliebigen Auf-/Ab-Position gehalten werden kann. Der Antrieb der Segmente erfolgt über segmentierte Zahnkränze. Es werden ausschließlich permanent rostgeschützte Stahlbauteile verwendet.

Außenhaut & Thermik

Die doppelwandige, weiße und hochglanzpolierte FRP-Oberfläche bildet eine höchst-witterungsbeständige Außenfläche. Die innenliegende Isolierung verhindert ein Aufheizen der Kuppel und dämpft Temperaturschwankungen.

Elektro-Kabinett

Eine Ausbuchtung auf der anderen Kuppelseite, gegenüber der Eingangstür, die zur Aufnahme der Kuppelelektronik und der Kuppel-USV dient.

Eingangstür

Benutzer können die Kuppel jederzeit betreten und verlassen, unabhängig davon, ob die Kuppel vollständig geöffnet oder geschlossen ist. Dies ist insbesondere wichtig um den allgemeinen Brandschutzbestimmungen zu entsprechen.

Kuppelsteuerung

Alle elektrischen Funktionen der Kuppel werden durch den internen Kuppelmikroprozessor gesteuert, alternativ auch über eine kabellose Handsteuerung. Alle Kuppel-Funktionen können auch über API, ASCOM oder INDIGO ferngesteuert werden.

Innenfläche

Die Innenfläche der Kuppel ist mit einer nicht reflektierenden Farbe beschichtet, um die Beeinträchtigung der Datenerfassung durch Streulicht zu mildern und die Entstehung von thermischen Hotspots während des Tagesbetriebs auszuschließen.

Dichtungen

Alle Kuppeln sind im Parkzustand hermetisch abgedichtet, um das Eindringen von Staub, Schnee, Insekten u.ä. zu verhindern. Aufgrund der hermitischen Dichtungen und der Isolierung hat der Nutzer völlige Kontrolle über den thermischen Zustand des Kuppelinnenraums.

Notfall-Wetterstation

Eine autarke Wetterstation, die ausschließlich mit dem Steuerungssystem der Kuppel verbunden ist, um bei Niederschlag oder hohen Windgeschwindigkeiten die Kuppel automatisch zu schließen.

Optionale Upgrades

Professionelle Wetterstation

Im Falle von kontinuierlichem Wettermonitoring und Daten-Archivierung ist eine professionelle Wetterstation mit den entsprechenden Sensoren lieferbar.

Advanced performance Upgrades

Advanced-Kuppelversionen erlauben geografisch bedingte strukturelle Updates, um einen kontinuierlichen Kuppelbetrieb z.B. bei Temperaturen bis zu -80° C, bzw. Windgeschwindigkeiten =250km/h oder starke äußere Schwerkrafteinflüsse (Seegang) zu gewährleisten.

	INDIVIDUELLE MODIFIKATIONEN Zusätzliche mechanische Durchgangsbohrungen bzw. sämtliche kundenspezifischen Modifikationen
	UNTERBRECHUNGSFREIE STROMVERSORGUNG Industrie-USV, welche ausschließlich die Kuppel selbst versorgt und sicherstellt, dass die Kuppel im Falle eines Stromausfalls automatisch geschlossen wird
	KUPPEL-INNENBELEUCHTUNG In blendfreier Ausführung mit kundenspezifischen Farben, getrennt steuerbar und dimmbar.
	LOKALE UMGEBUNGS-ÜBERWACHUNG Integration von Innen- und Außenkameras nach Kundenwunsch, zur permanenten Information über den Status der Sternwarte.
	LUFTTROCKNUNGSSYSTEM Je nach Lage des Kuppelstandorts werden verschiedene Arten von Luftentfeuchtern empfohlen, um den Feuchtegehalt der Innenluft zu kontrollieren und ggf. sogar einen Überdruck im Inneren der Kuppel zu erzeugen.
