Universal Alan Gee II Telekompressor (UAG II)

# 2454405

196,00 €
Preis inkl. MwSt. (19%) + Versand

Auf Lager


Fragen und Antworten zum Produkt

Haben Sie eine Frage zu diesem Produkt? Dann möchten wir bitten zunächst die vorhandenen Fragen und Antworten durchzusehen, mit großer Wahrscheinlichkeit wurde Ihre Frage bereits beantwortet und Sie erhalten auf diese Weise die gewünschte Information sehr viel schneller. Oftmals lohnt sich auch ein Blick auf die englische Produktseite wo teils weitere Fragen/Antworten stehen.
Ihre Fragenthematik ist nicht dabei? Dann klicken Sie bitte auf den Button "Frage stellen".

Sortieren nach ASC
Mich interesiert eine mögliche Kompatibilität des "Universal Alan Gee II Telekompressor (UAG II)".
Ich besitze ein "Mark V Großfeld-Binokular"
welchen ich ab und zu auch an einem 20" Cassegrain F/14 betreibe. Da die Vergrößerung bei 7m Brennweite und 24mm Panoptic Okularen sehr hoch ist, überlege ich obigen Telekompressor zu erwerben.
Jetzt meine Frage: Wird das gehen oder ist das Öffnungsverhältnis des Teleskops mit diesem Kompressor auf F/10 festgelegt.
Frage von: Matthias Hillmann am 21.05.2022 11:36:00 | 1 Antwort(en)

Bewertung der Frage

3
Kann man diesen Reducer auch sinnvoll an den ACF oder Edge HD Optiken der Meade und Celestron SCTs einsetzen, die ja bereits eine Bildfeldebnung inne haben?
Frage von: Jan Ströher am 27.06.2020 19:14:00 | 1 Antwort(en)

Bewertung der Frage

-4
Beschreibung

Details

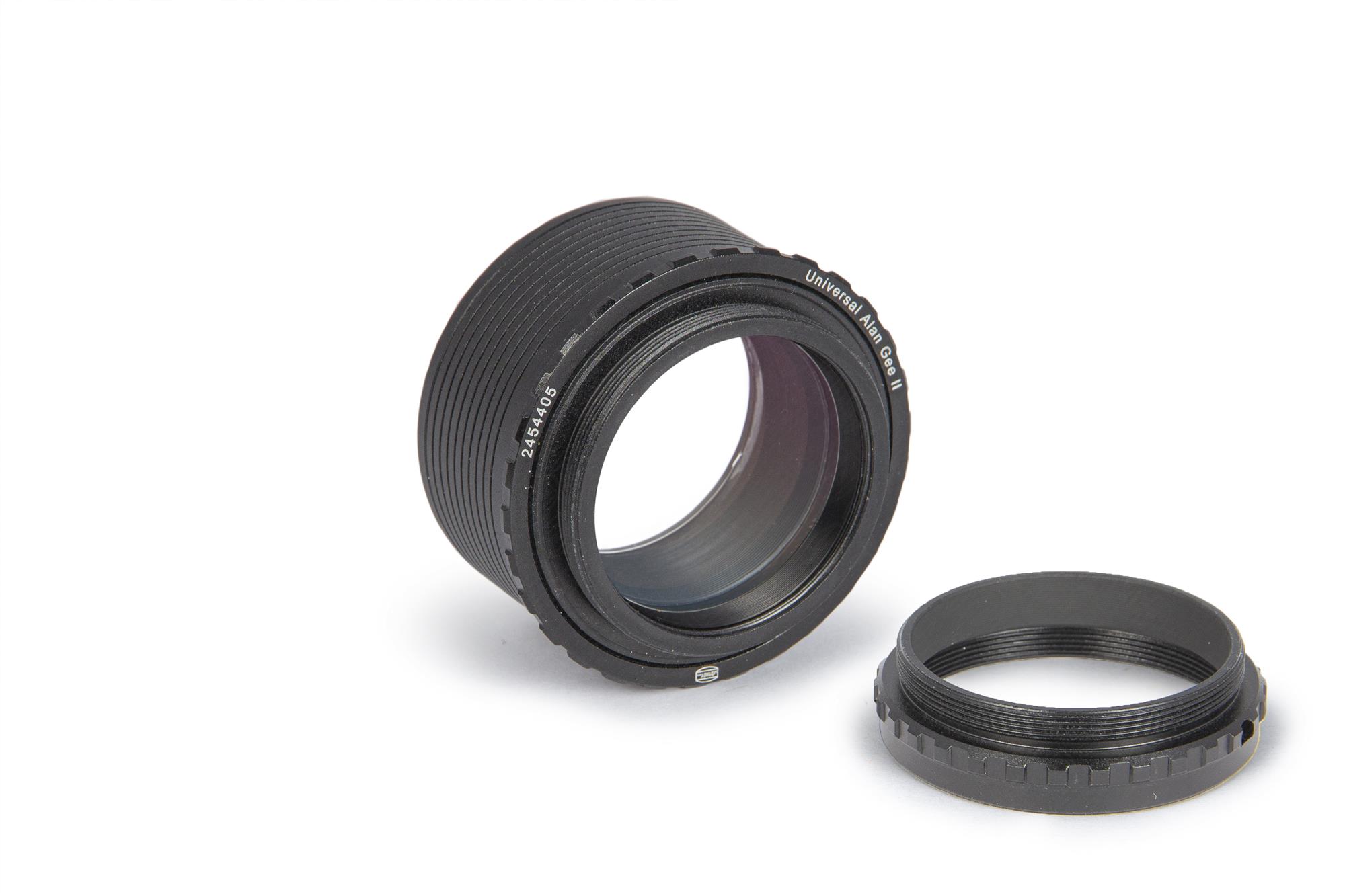

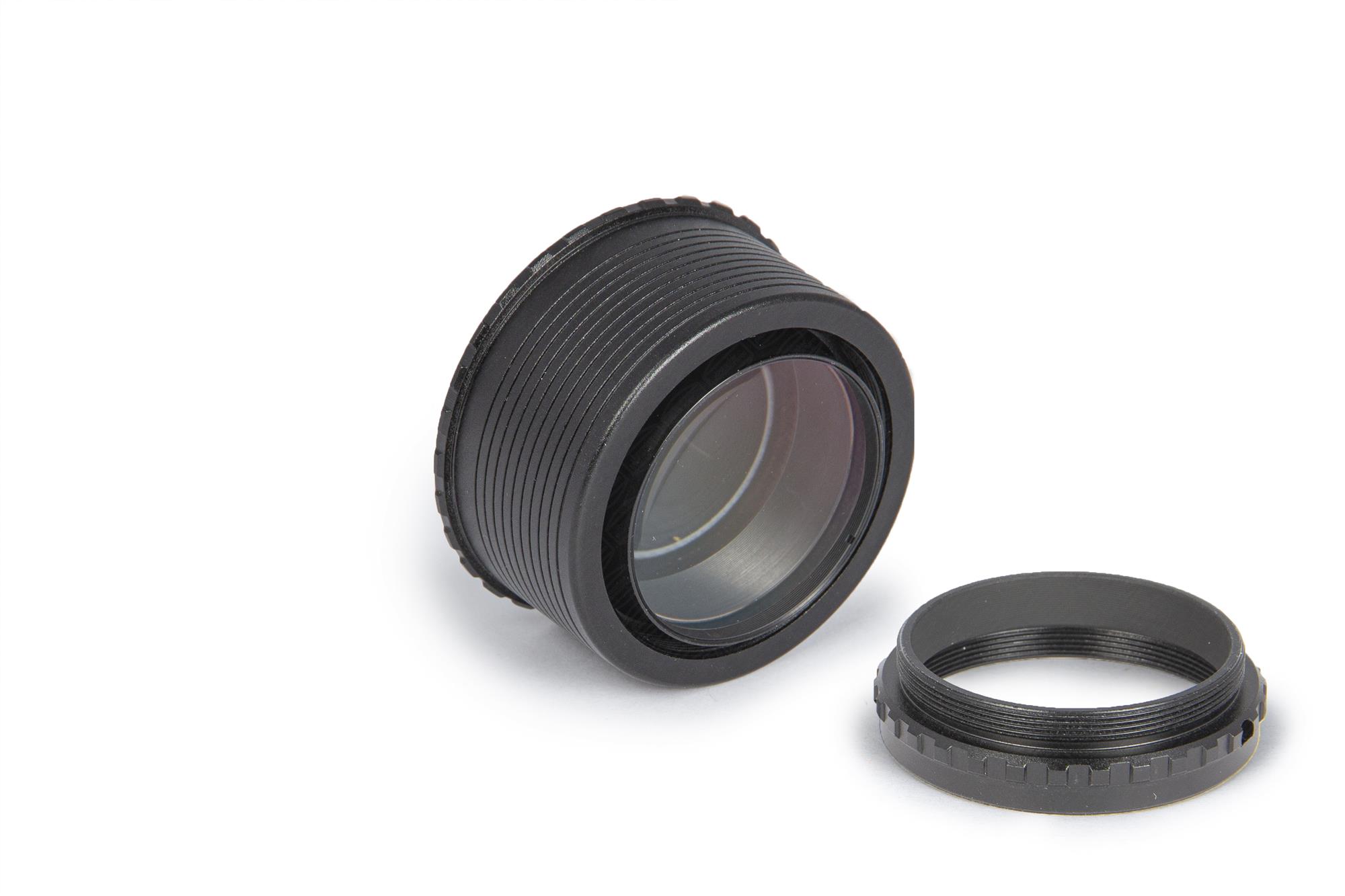

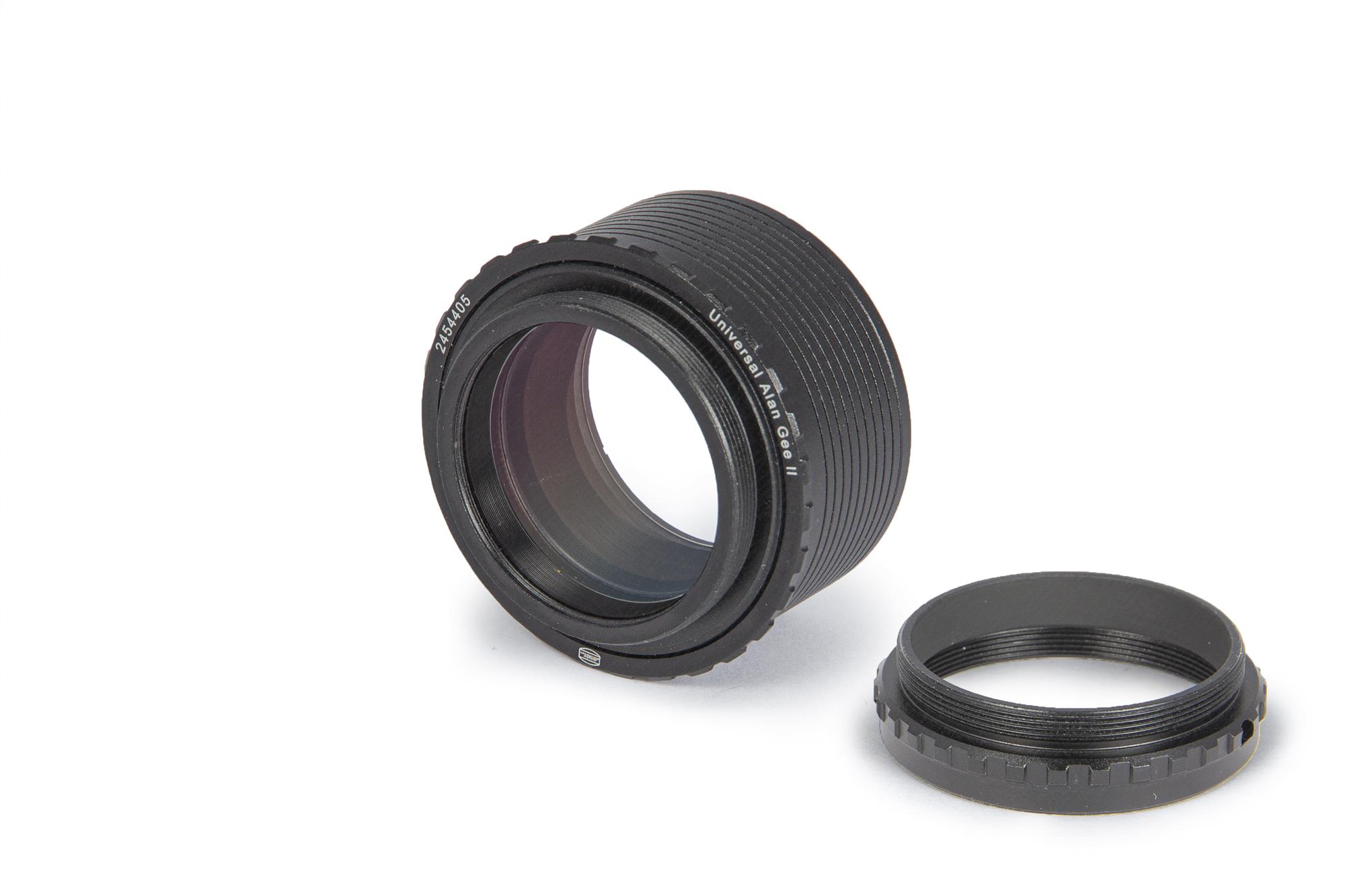

Universal Alan Gee II - Telekompressor (UAG II)

Der Alan Gee II ist weltweit der einzige Telekompressor, der sich mit einem binokularen Ansatz sinnvoll einsetzen lässt.

Der ursprüngliche Alan Gee Telekompressor Mark II wurde von Roland Christen, dem Produzenten der AstroPhysics Apochromaten, als Telekompressor mit Flatfield-Korrektur für Schmidt-Cassegrains gerechnet. Der Universal Alan Gee II (UAG II)  enthält die optischen Elemente des Alan Gee II in einer Standard-2"-Steckhülse mit zusätzlichem teleskopseitigem T-2-Gewinde, sodass die Adaption an das Teleskop einfacher wird. Der UAG II funktioniert visuell auch an Celestron EdgeHD Optiken.

Die Kombination: Großfeld-Bino / Baader 35mm ED-Okulare / Universal Alan Gee II (UAG II) / Baader T2 Prisma bringt am C8 ein Gesichtsfeld von 1,2° – das entspricht 72 Bogenminuten und das wiederum ist genau so groß wie mit einem 40mm 2" Okular! Anstatt folglich auf ein (unbezahlbares) 2" Bino zu warten, können Sie an den meisten SC Teleskopen den 2" Effekt mit dem UAG II erzielen - einäugig mit Zenitprisma oder beidäugig mit Bino!

Bitte beachten Sie, dass der Reduktionsfaktor des UAG II rein davon abhängt, welcher Abstand zwischen dem Telekompressor und dem Okular eingestellt wird. Gerechnet ist der Bildabstand für 121mm und liefert dann Faktor 0,59. Allerdings verändert sich die Brennweite einer Schmidt-Cassegrains oder EdgeHD Optik, wenn für einen weiter außen gelegenen Fokuspunkt fokussiert wird. Da der UAG II im Gegensatz zum ursprünglichen Alan Gee II nicht im Blendrohr montiert wird, sondern außerhalb, verlängert sich die Brennweite des Schmidt-Cassegrains etwas, und die resultierende Brennweitenverkürzung weicht etwas von der ab, die sich rein aus dem Abstand UAG II Okular ergeben würde. Da dies von der Adaption und dem Teleskop abhängt, können wir keine allgemein gültigen Angaben zur resultierenden Gesamtbrennweite machen – aber der Gewinn an Bildfeld ist auf jeden Fall außerordentlich deutlich zu sehen.

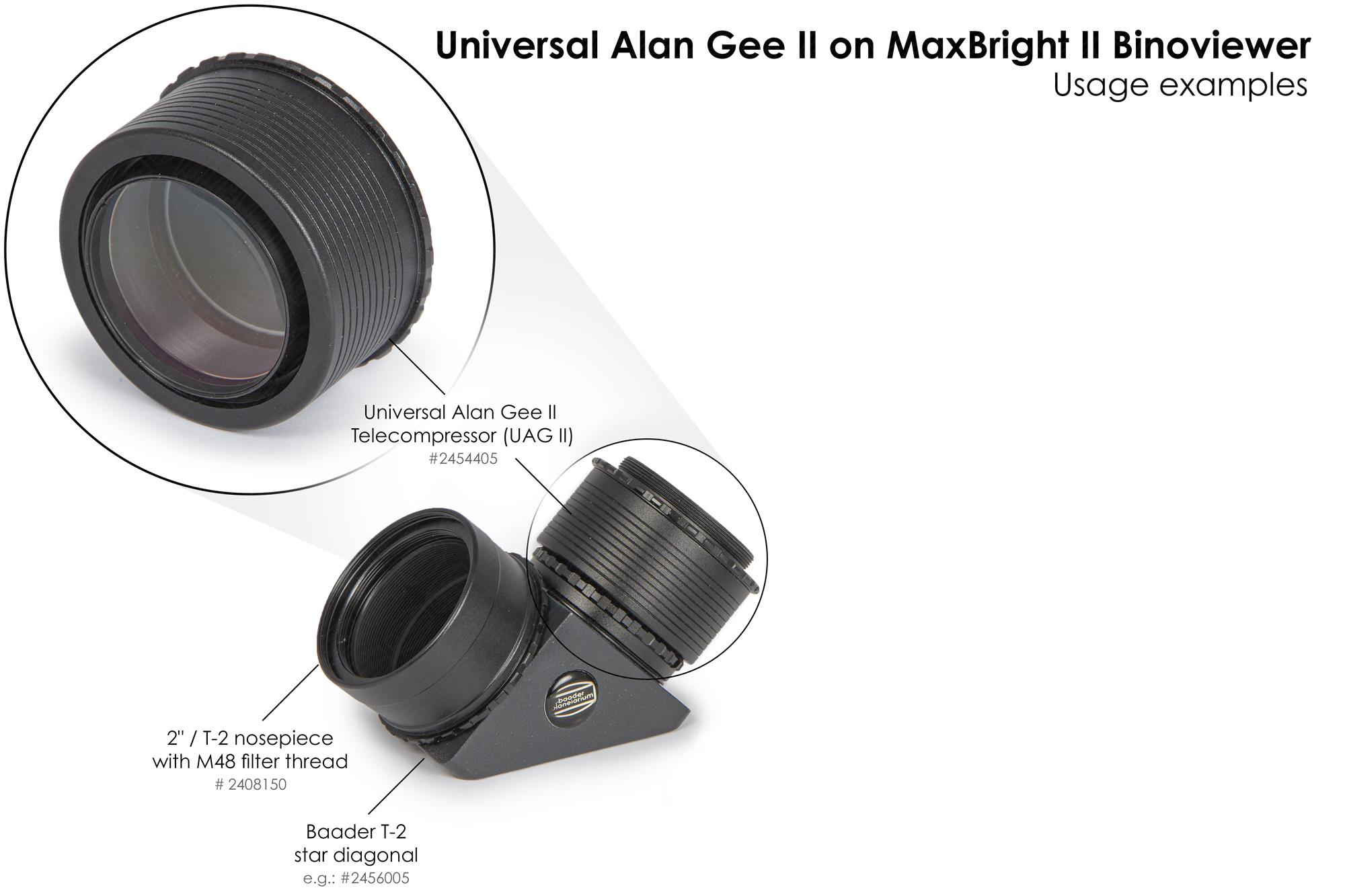

Einsatz am Binokular

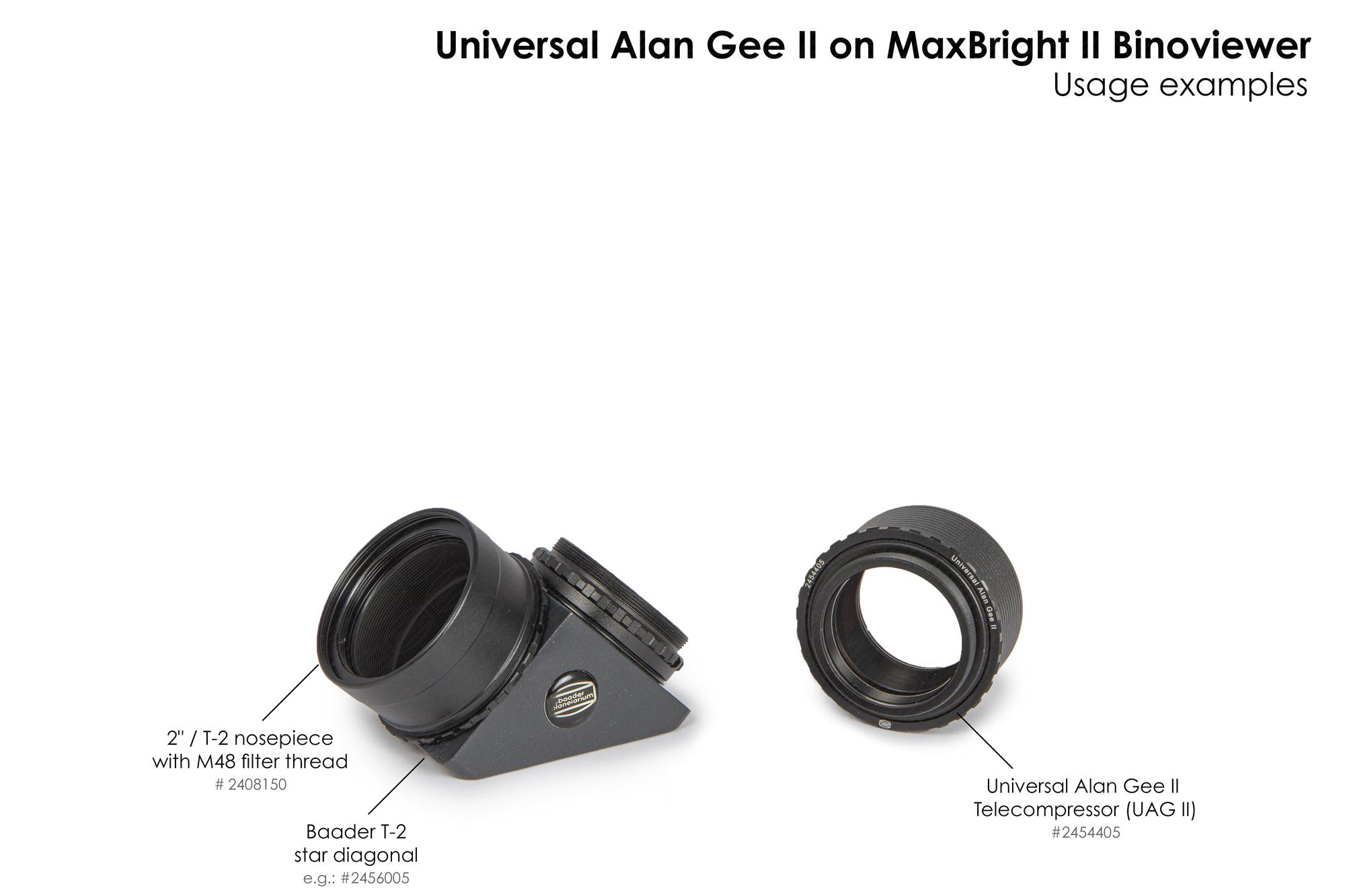

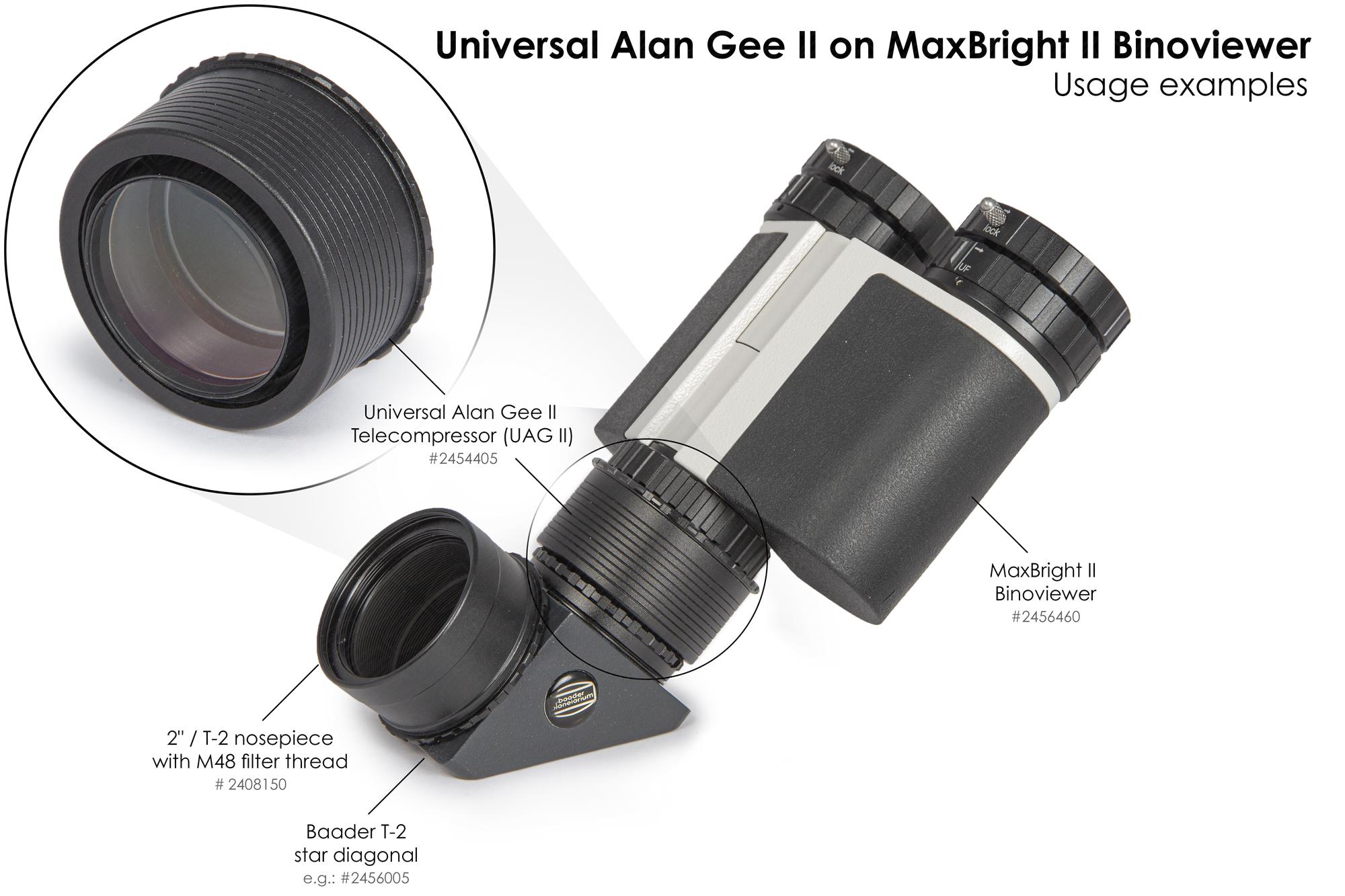

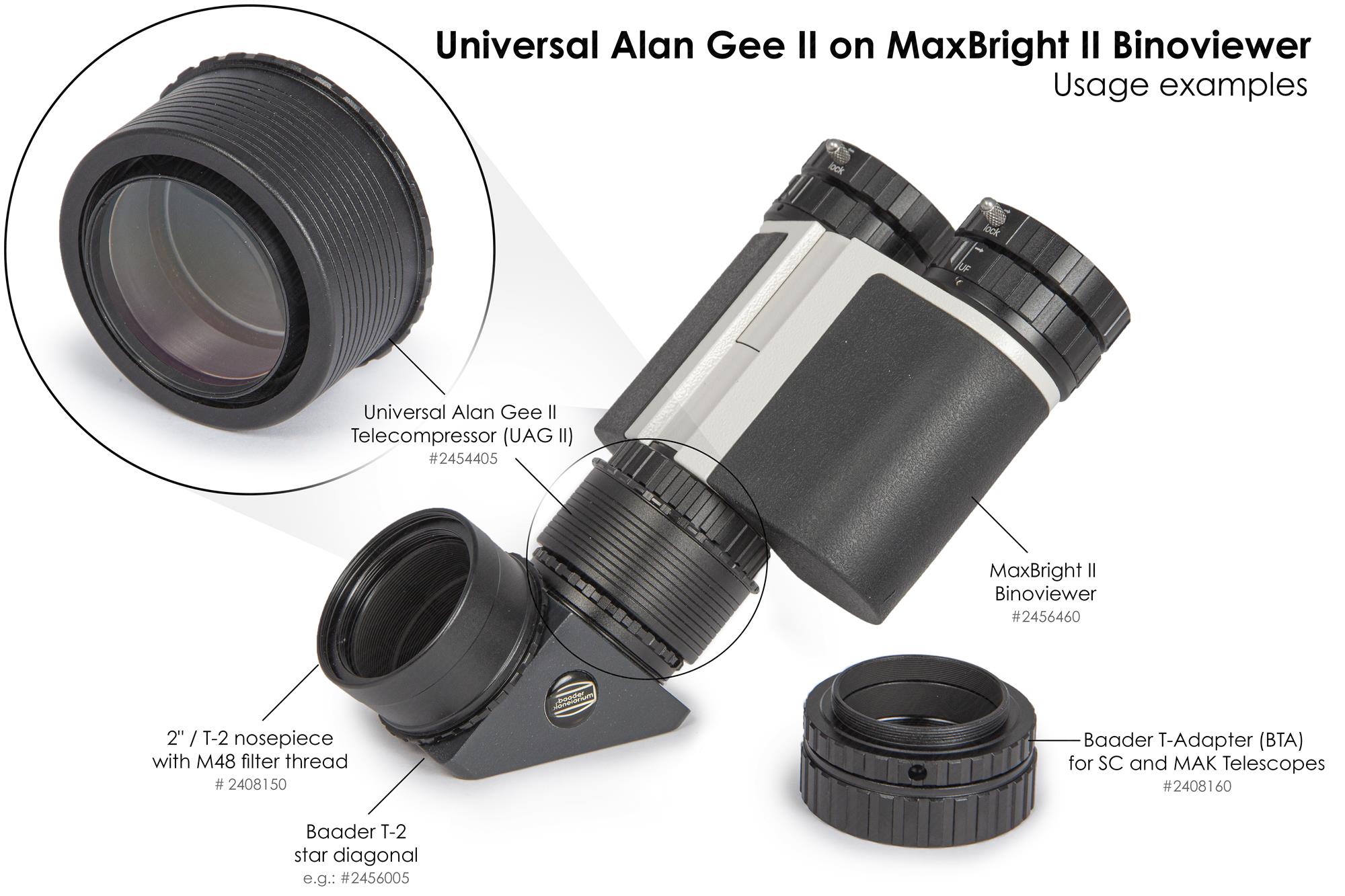

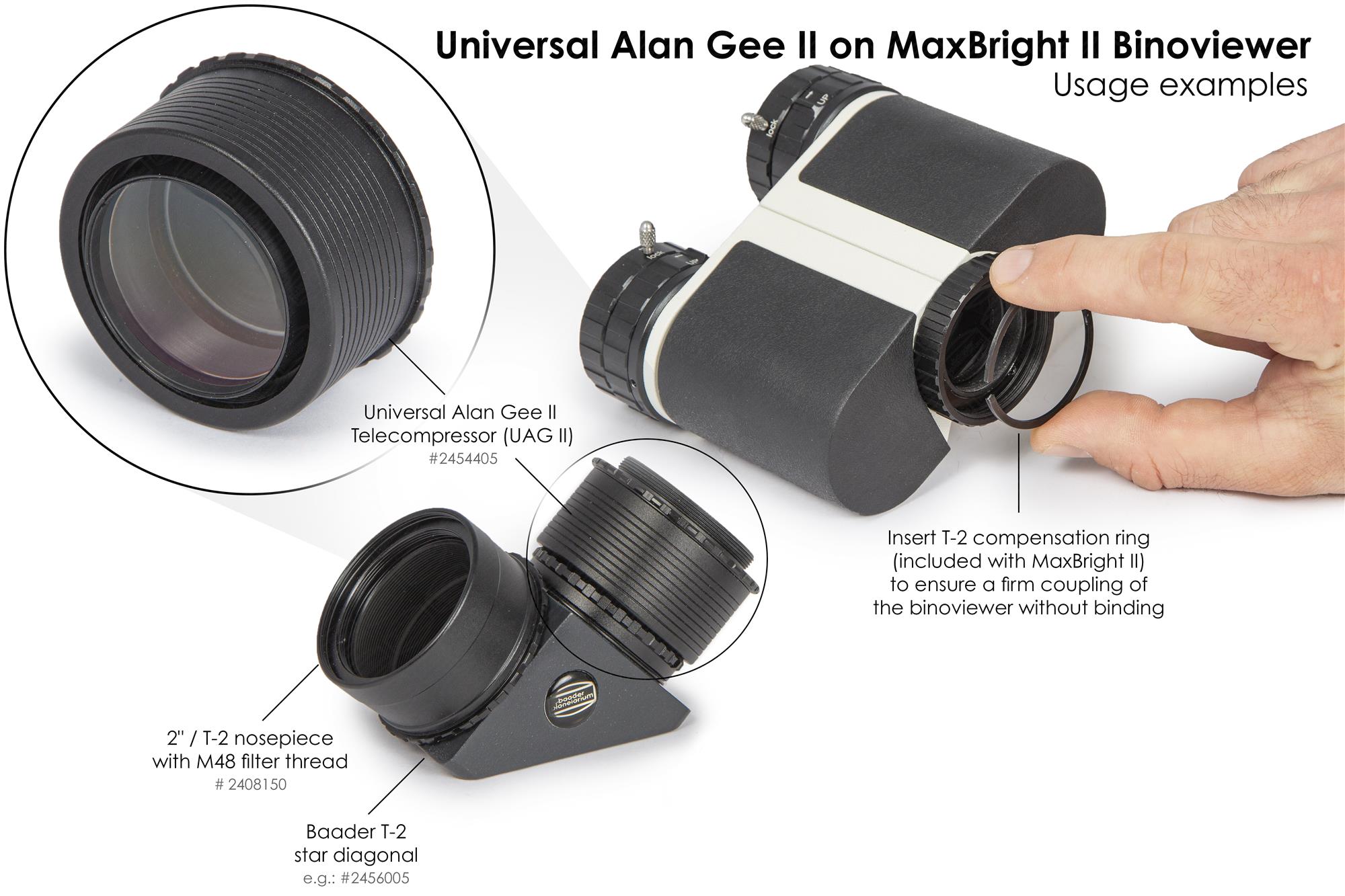

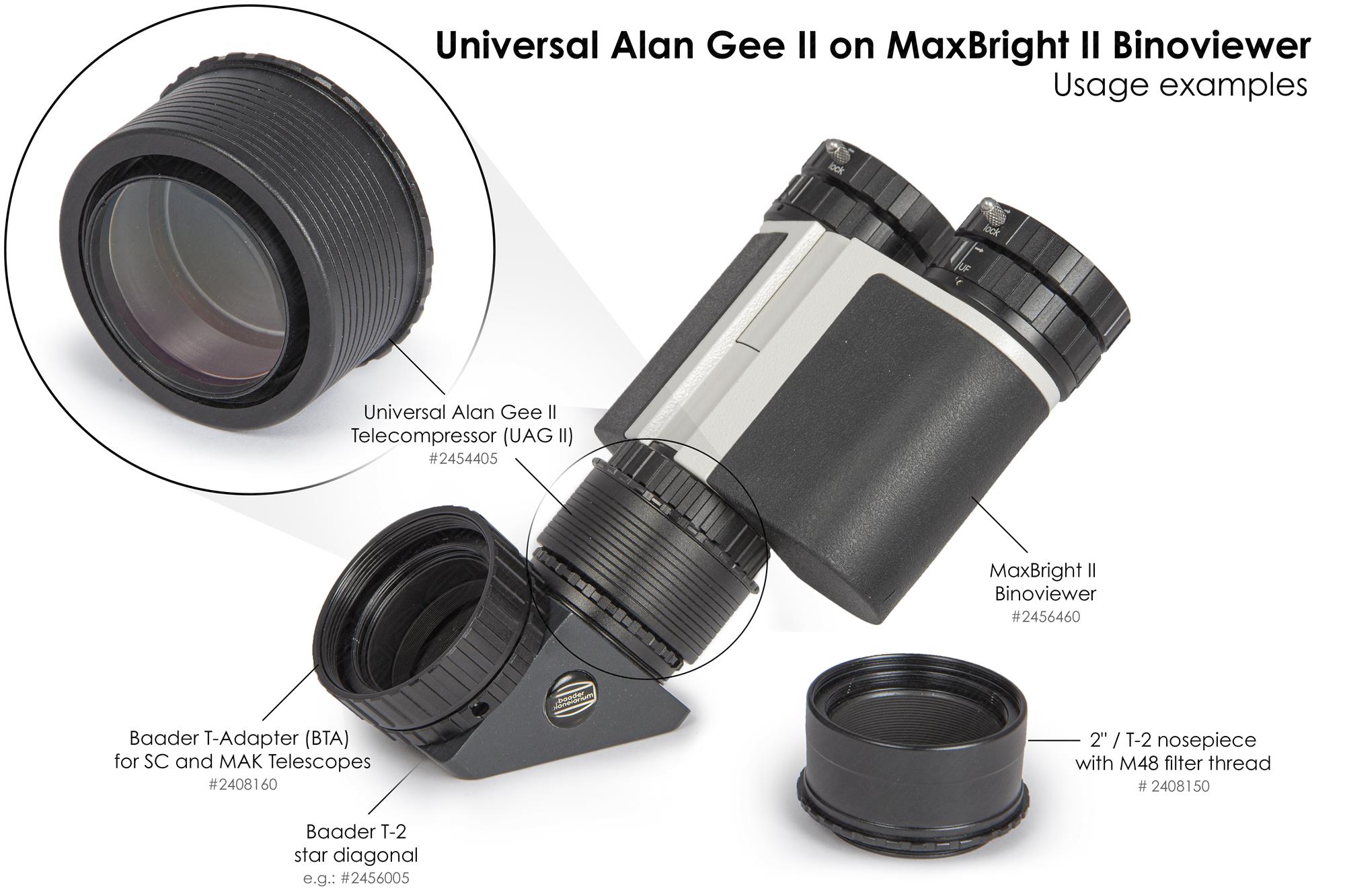

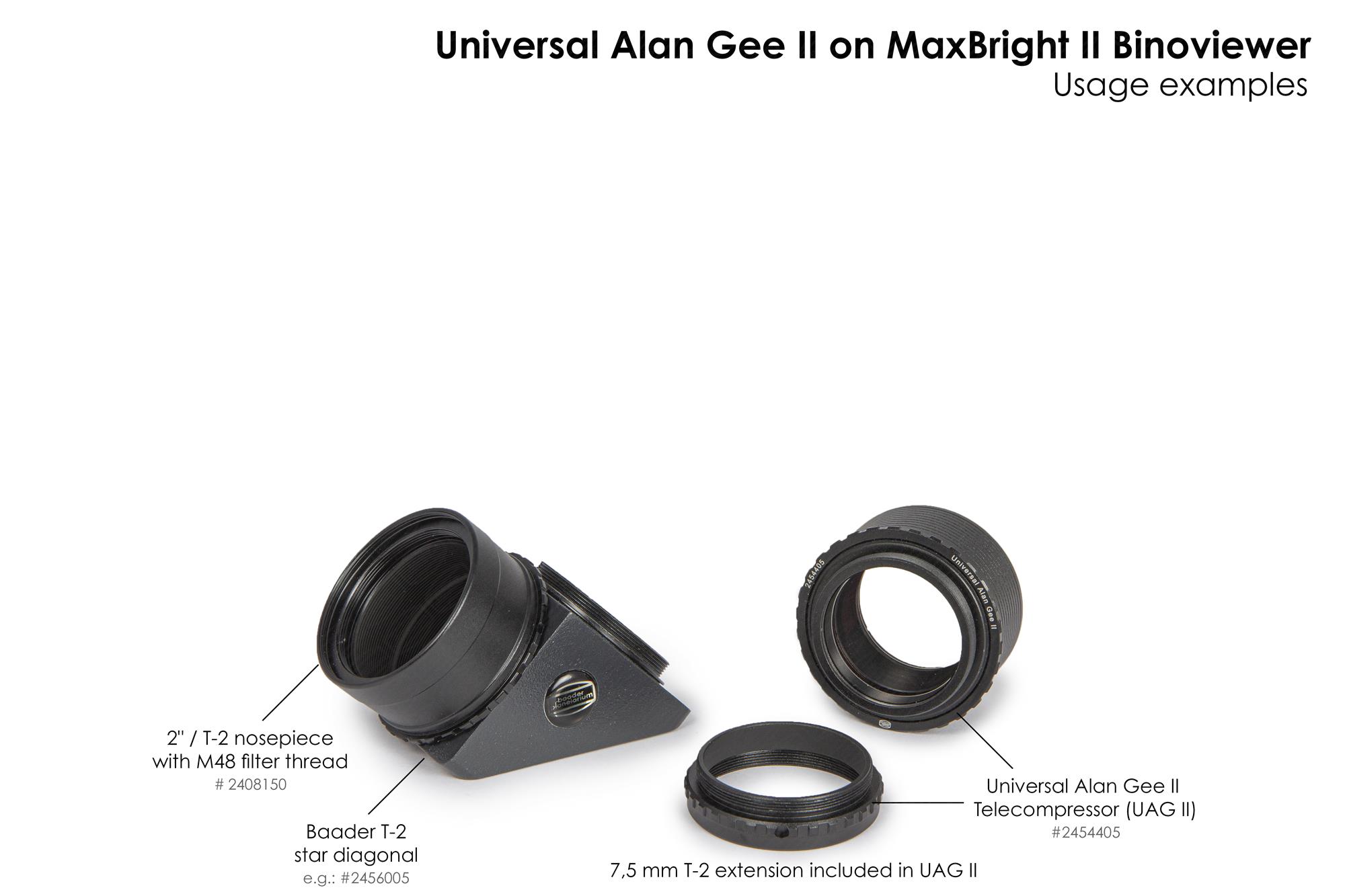

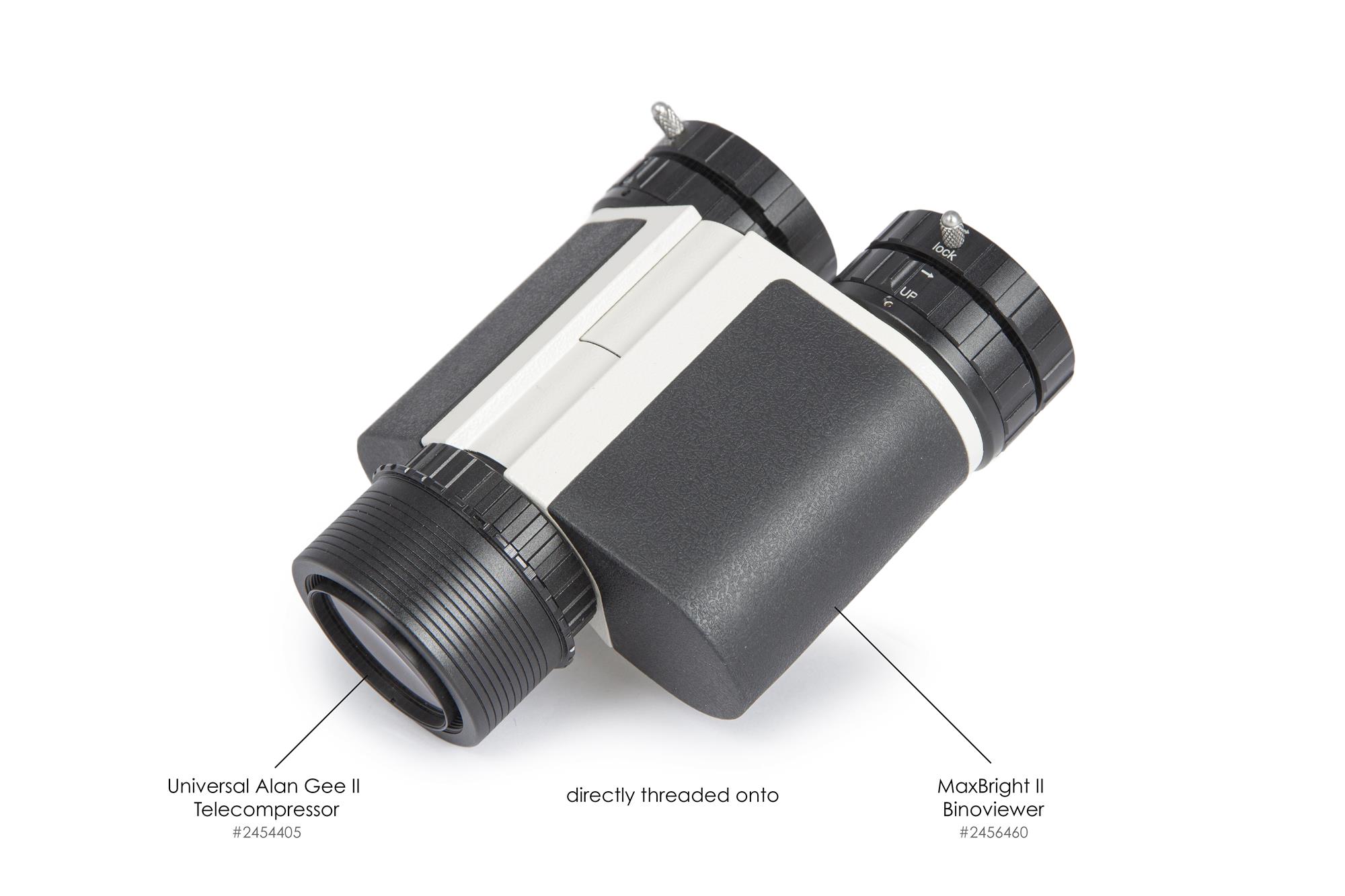

Der UAG II kann mit den mitgeliefertem T-2 Zwischenring 7,5mm (T-2 Bauteil #25C) (#1508155 , € 22,-) direkt an alle Baader T-2-Prismen und Spiegel angeschlossen werden. Auch wenn er in 2"-Prismen passen würde, empfehlen wir am Schmidt-Cassegrain weiterhin die kurzbauende Adaption mit einem T-2-Prisma und dem T-Adapter (BTA) für SC- und MAK-Teleskope (T-2 Bauteil #21) (#2408160 , € 63,-) , damit der ideale Fokuspunkt (und damit die Systembrennweite) möglichst wenig von der konstruktiven Brennpunktlage abweicht. Ein Binokular mit T-2-Anschluss wie das MaxBright® II oder das Mark V Großfeld-Binokular (#2456410 , € 1425,-) kann direkt an den UAG II angeschlossen werden. Der Abstand der Okulare vom Reducer beträgt dann ca. 120 mm.

Monokularer Einsatz

Ein T-2-Zenitprisma kann auch hinter dem UAG angeschraubt werden, mit einer T-2-Okularklemme und ggf. einer T-2-Verlängerung (je nach gewünschtem Reduktionsfaktor). Das Teleskop muss entweder mit einer 2"-Okularaufnahme ausgestattet sein (#2956220 für C8/C925 oder #2956233 für C11 und C14) oder der UAG II wird über den optionalen T-Adapter (BTA) für SC- und MAK-Teleskope (T-2 Bauteil #21) (#2408160 , € 63,-) direkt an das SC-Gewinde des Teleskops geschraubt.

An den Baader 2"-Zenitspiegeln und -prismen, bei denen sich die Steckhülse abschrauben lässt, kann der UAG II mit dem Adapterring 2"a/T-2i mit 1mm optische Baulänge (T-2 Bauteil #28) (#2958242 , € 25,-) auch direkt angeschlossen werden, er ersetzt dann die 2"-Steckhülse. Der Abstand zwischen Okular und Reducer entspricht der optischen Baulänge des Zenitspiegels/-prismas. Für eine kürzere Adaption als über eine Okularklemme kann auch hier der optionale T-Adapter (BTA) für SC- und MAK-Teleskope (T-2 Bauteil #21) (#2408160 , € 63,-) genutzt werden.

Fotografischer Einsatz

Der UAG II kann prinzipell auch mit einer Kamera (bis maximal APS-C) betrieben werden; der Abstand des UAG II zur Kamera sollte 121mm betragen. Da der Alan Gee II ursprünglich für die Montage im Blendrohr des Teleskops gerechnet war, empfehlen wir für den rein fotografischen Einsatz dennoch den klassischen Alan Gee Telekompressor Mark II (T-2 Bauteil #20) (#2454400 , € 275,-) in einer der beiden fotografischen Konfigurationen, die in seiner Bedieungsanleitung beschrieben sind.

Weitere Informationen
Technische Daten

Zusatzinformation

EAN Code 4047825044303
Hersteller Baader Planetarium
Artikelnummer (#) 2454405
Optische Baulänge (mm) < 50
Vergütung (Entspiegelung) Mehrfach-vergütet
Optische Bauart Bildfeldebner, Telekompressor
kompatible Teleskope Schmidt-Cassegrain
Downloads
Bewertungen
Durchschnittliche Gesamtbewertung:
2 Bewertungen
5 Stern
2
4 Stern
0
3 Stern
0
2 Stern
0
1 Stern
0
  • Datum - Neueste Zuerst
  • Datum - Neueste Zuerst
  • Datum - Älteste Zuerst
  • Am besten bewertet
  • Niedrigste Bewertung
  • Am Hilfreichsten

2 Artikel

Martin Herbst 74/03/2024 15/03/202417:58
  • vor mehr als 4 Monat(en)
  • Sterne:
Produktbewertung
Dieser Telekompressor ist die perfekte Ergänzung für das Bino auf einem SC. Beobachte mit einem Celestron C9,25 mit Großfeldbino.Bis zum Rand Scharf und Kontrastreich.Ich bin Sehr begeistert von der Qualität dieses Telekompressors.Reduziert sogar den Glasweg. Kann man auch vor dem Zenitspiegel einsetzen für noch mehr Brennweitenreduktion mit kleinen Einbußen bei der Randschärfe aber Die Vorteile überwiegen klar. Man Spart sich ein Zweites Teleskop mit Weniger Brennweite. Vielen Dank für dieses geniale Zubehör.
  • Sehr universell einsetzbar
0
0
Antworten
Show more comments (-5) Hide comments
Mirom 319/11/2022 16/11/202209:43
  • Sterne:
UAG II and visual observation with EdgeHD 8''
My experience with UAG II is positive. I am a visual observer owning a Celestron EdgeHD 8'' and with its 2000mm focal length and f10 aperture, it is very difficult to observe large emission nebula objects. With the UAG II, however, the focal length is cut in half and the improved aperture is immediately visible in the eyepiece. One can enjoy observing nebulae like North America or the beauty of the Andromeda galaxy in a wide field. Yes, the optical quality of the image will deteriorate, stars especially near the edge of the field of view suffer from coma, but that is to be expected. But in visual observation, the positives of a wider field of view outweigh the negatives.
2
0
Antworten
Show more comments (-5) Hide comments

2 Artikel
