BDS-NT Montageanleitung
Alternativ als Video: Pausieren Sie bei Bedarf
Anleitung zur Montage des NT Baader Diamond Steeltrack®
an ein 8" Newton Teleskop in neun einfachen Schritten
- Entfernen Sie den aktuellen Okularauszug
- Entfernen Sie die Schrauben und langen Unterlegscheiben vom BDS-NT Diamond Steeltrack® Okularauszug
- Zum Bohren der neuen Befestigungen schrauben Sie den BDS-NT locker fest, unter Verwendung der alten Schrauben und der alten Bohrungen
- Öffnen Sie die acht M3 Sechskantschrauben an der VersaBase und nehmen den Okularauszug ab
- Zentrieren Sie die VersaBase über der alten Hauptbohrung unter Verwendung der alten Schrauben
- Die VersaBase hat vier Langlöcher zur Längsjustage des Okularauszugs. Bringen Sie jeweils in der Mitte jedes Langlochs eine Bohrung mit 5mm Durchmesser genau in Richtung Tubusmitte an
- Setzen Sie die runden V2A-Druckstücke über den Langlöchern auf und befestigen diese mit den mitgelieferten Schrauben von innen mit Hilfe eines 3mm Sechskantschlüssels
- Entfernen Sie die alten Schrauben. Die VersaBase ist nun für ihre Zwecke in der Längsrichtung (15mm) und minimal in der Zentrierung einstellbar
- Befestigen Sie den BDS-NT Diamond Steeltrack® mit der Antriebswelle in gewünschter Position und ziehen die acht M3 Sechskantschrauben an der VersaBase wieder fest
Lange Unterlegstreifen
Verwendung der langen Unterlegstreifen der Baader VersaBase
für verschiedene Tubusgrößen
Unsere oben aufgeführte Montageanleitung wurde erstellt an einem 8" Newton – für dieses Instrument benötigen Sie die beigelegten Unterlegscheiben nicht. Für andere Tubusdurchmesser verwenden Sie unsere langen Unterlegscheiben zwischen Ihrem Tubus und der Baader VersaBase (die Basis des BDS-NT Diamond Steeltracks). Sie gewinnen somit nochmal bis zu 4mm an Höhe. Bitte beachten Sie dazu nebenstehendes Gif.
Anwendungsbeispiel des BDS-NT Diamond Steeltrack®
Vergleich klassischer und Diamond Steeltrack®
Allgemeine Eigenschaften der Baader Diamond Steeltrack® (BDS) Okularauszüge:
Antriebssystem
- Echte Diamanten bilden ein hochpräzises, mikronisiertes Getriebe – in dieser Form noch nie zuvor verwirklicht
- Im Gegensatz zu herkömmlichen Crayford- oder Zahnstangentrieben sorgt das mikronisierte Getriebe des Diamond Steeltrack für völlig spielfreie Bewegung, komplett rutsch- und verwindungsfrei
- 2" Diamond Steeltrack Okularauszüge heben senkrecht in der Grundeinstellung eine Traglast von 6kg, ohne durchzurutschen und ohne starke Lager-Vorspannung (diese kann bei Bedarf erhöht werden)
- Das Lagersystem beinhaltet unzerstörbare, 10mm breite Rollenlager anstelle von schmalen Kugellagern – dadurch können schwerere Lasten mit höchster Präzision und Verwindungssteifheit getragen werden (gänzlich ohne Teflon)
- 1:10 Untersetzung aus rostfreiem Edelstahl, vorbereitet für optionalen Steeldrive-Motorantrieb mittels des verzahnten Feintrieb-Knopfes für den Steeldrive-Zahnriemen
- Abnehmbarer Antriebsblock für links- oder rechtshändige Feinfokussierung sowie zum Anschluss des temperaturkompensierenden Steeldrive-Motorblocks
- kürzeste mechanische Ausführung, unter Wahrung der optimalen Balance zwischen geringster Baulänge (= Gewinn an Backfokus) und größtmöglicher Steifigkeit
- "Zero-Shift"-Achsbremse zum Einstellen der Bremswirkung abhängig von der Instrumentenlast – ohne Druck auf den Auszugstubus
Vielfältige Adapter zum kürzestmöglichen Anschluss (fast) aller gängigen Kamera- / Okulartypen erhältlich
Montage von BDS-Adaptern am Beispiel des BDS-NT Diamond Steeltrack
Klemmsystem
- fokusseitige S58 Universal-Ringschwalben-Klemmung zur Aufnahme von S58 Direktadaptern T-2 / M48 / M68 und weiteren optionalen Adaptergewinden, zum kürzestmöglichen Gewinde-Anschluss von Zubehör und Kameras
- fokusseitige 2" Klemmvorrichtung mit Bronze-Spannring (Baulänge: 12.5mm) im Lieferumfang
- optional erhältlich: 2" Baader Clicklock-Klemme mit integriertem S58 Schwalbenschwanz (Länge: +16mm)
- RT & NT Fokussiertubus: zwei Hilfsgewinde (M60x1 und M55x0,75) zum Einbau von passenden Bildfeldebnern oder Koma-Korrektoren / Tele-Kompressoren

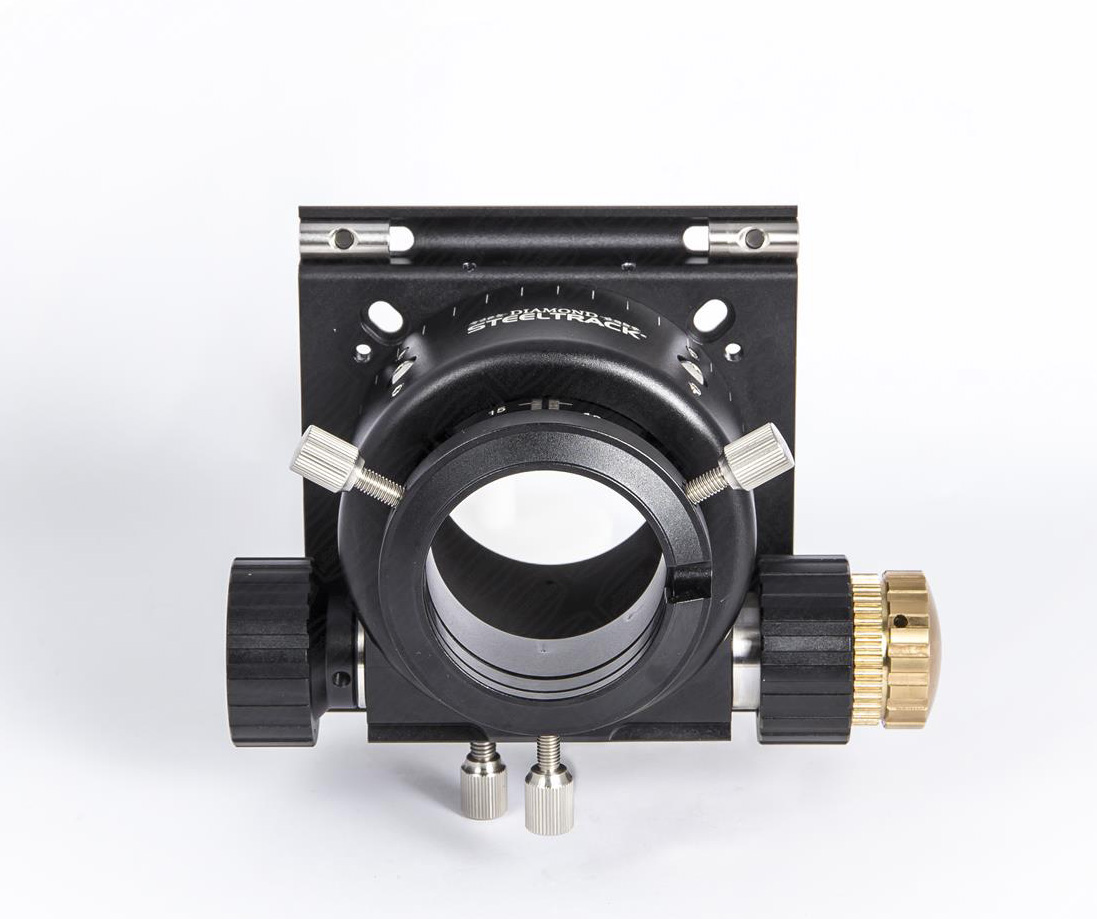

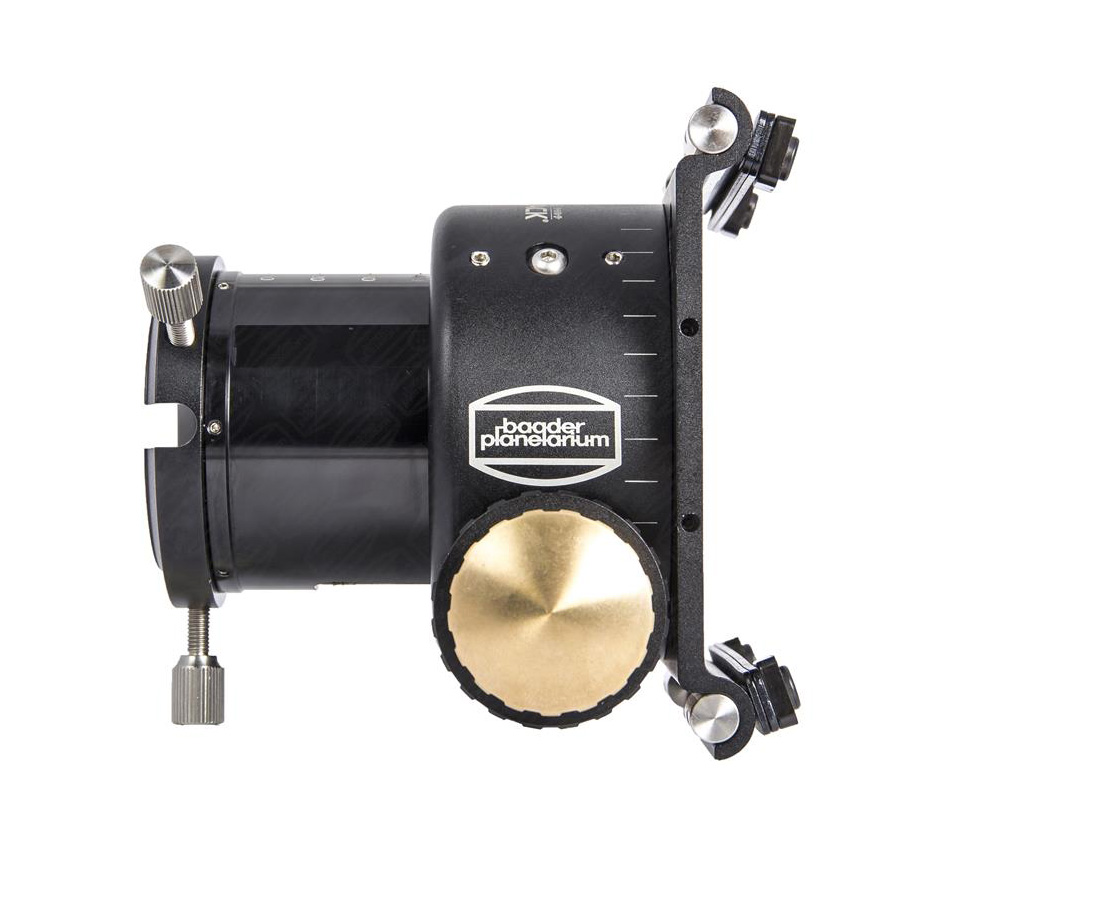

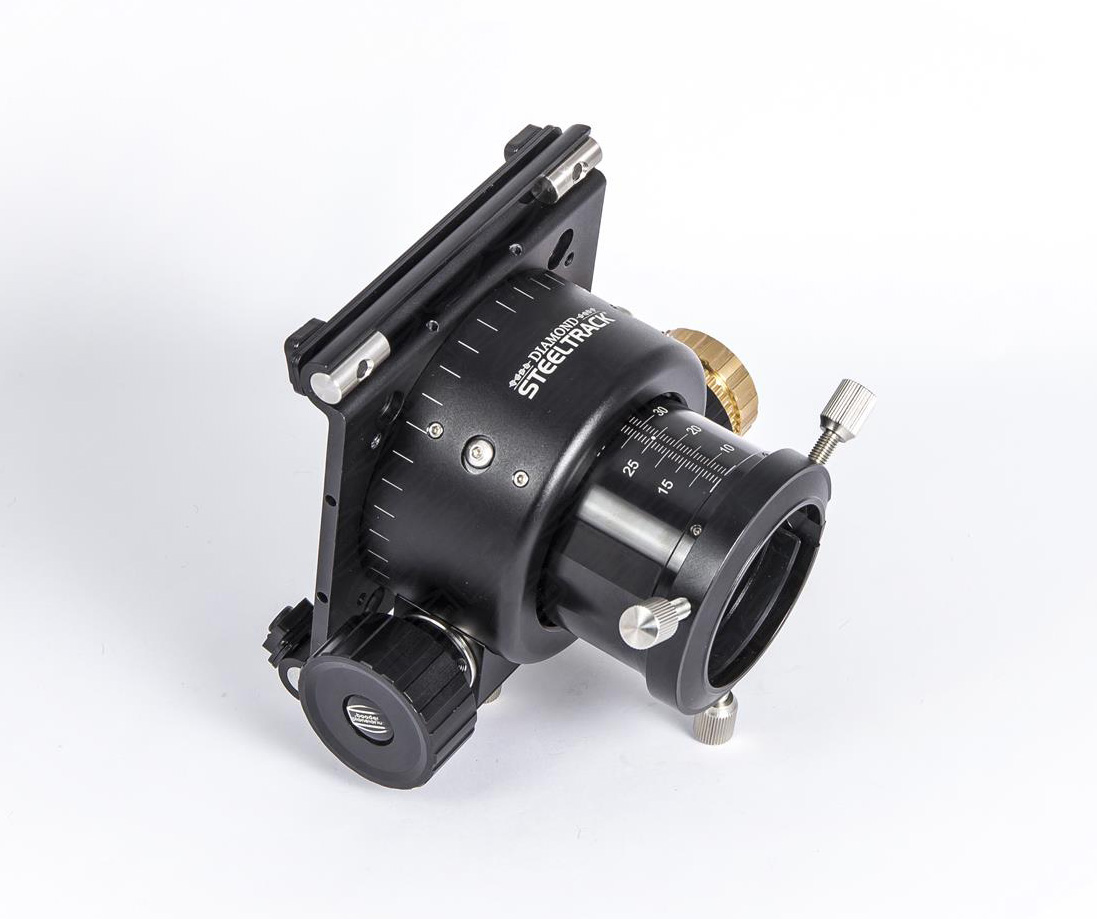

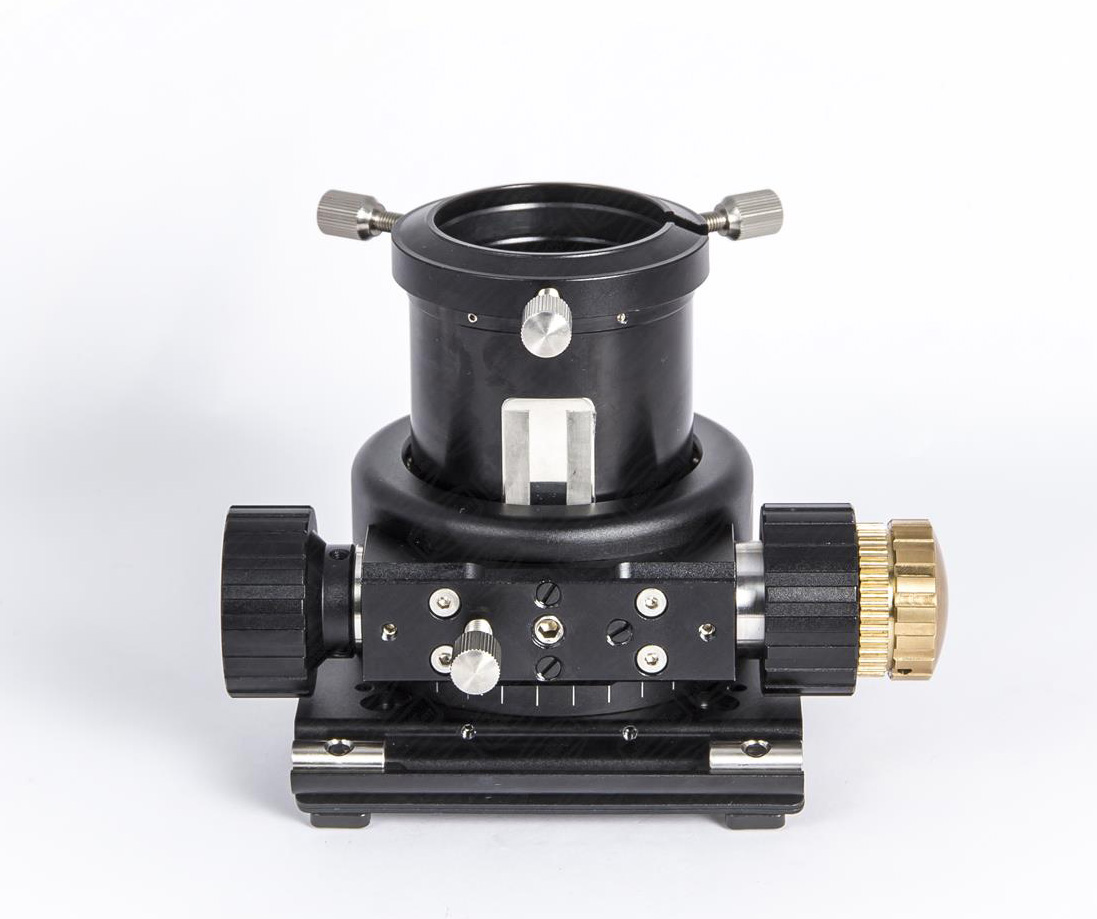

BDS-NT: alle Ansichten

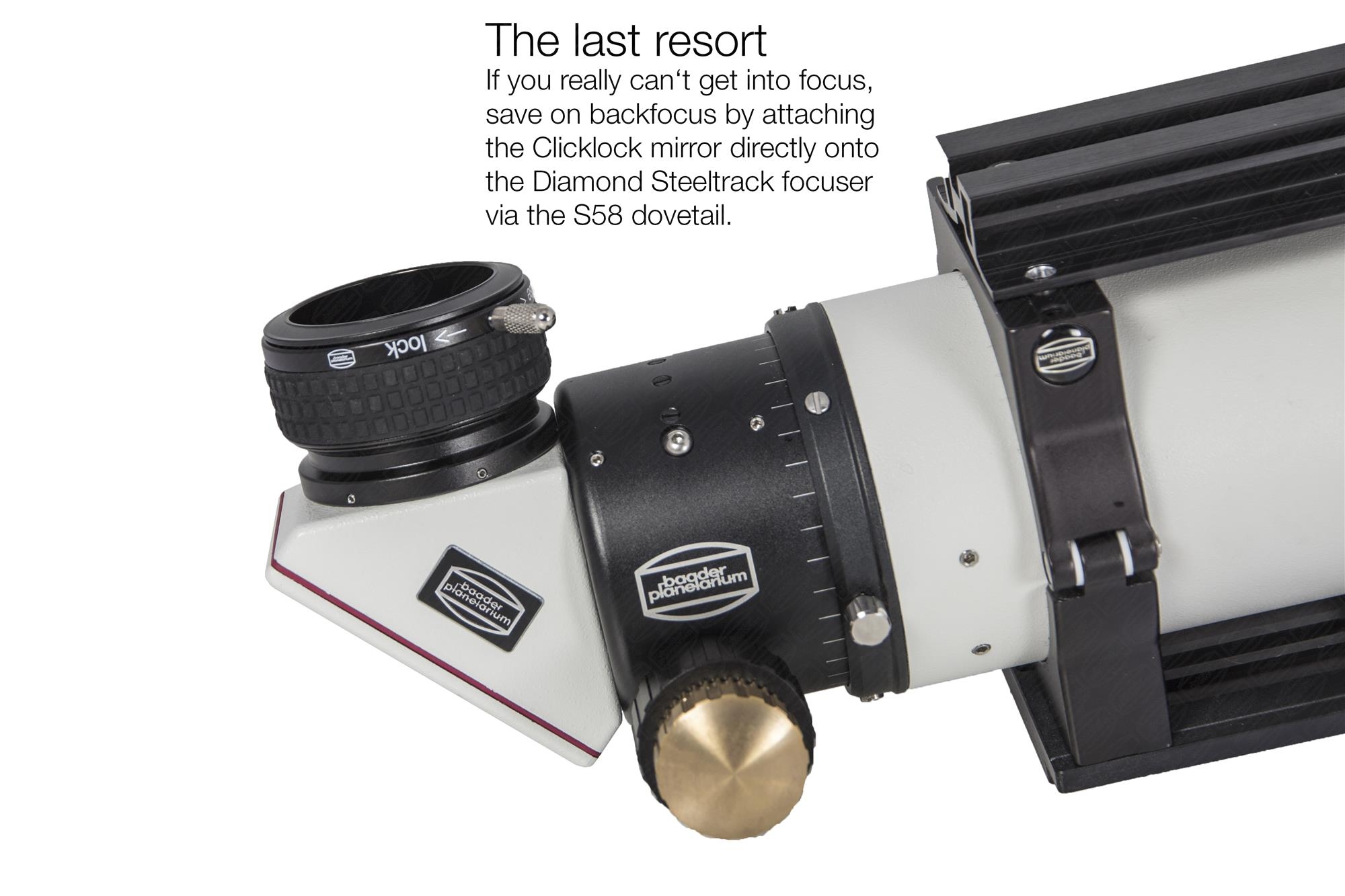

Fotografie / Okularprojektion am Beispiel des BDS-RT Diamond Steeltrack®
Fokussiertubus:
- Rollenlager einzeln einstellbar, zur genauen Justage der mechanischen mit der optischen Achse
- Ultra-harte, kältebeschichtete Lager-Bahnen – präzisionsgefräst und viel härter als Eloxal oder Stahl
- 55mm freier innerer Durchmesser, für vignettierungsfreie Abbildung mit antireflektiver Sägezahn-Innenfläche
2" BDS-NT Diamond Steeltrack® Okularauszug für Newton-Teleskope, 40 mm Auszugslänge
- Artikelnummer2957230
- Außenanschluss (teleskopseitig)S88
- Basis für SucherschuhNein
- Bauart des FokussierersCrayford
- Besondere Merkmalemikronisiertes Getriebe aus echten Diamanten
- EAN Code4047825031990
- Fokussierweg40 mm
- HerstellerBaader Planetarium
- inkl. Zubehörinkl. Baader VersaBase, zum Anschluss an die meisten Tubusdurchmesser. Optionale flache Basisplatte ebenfalls erhältlich
- Innenanschluss (Okular/Kamera-seitig)ø 2" (50.8mm)M55S58
- Innendurchmesser / Freie Öffnung (mm)55
- kompatible TeleskopeNewton
- Minimale Höhe (mit opt. Adaptern)50 mm
- Minimale Höhe (Standard)63 mm
- MotorisiertNein, aber kann nachgerüstet werden
- Nettogewicht (kg)1.01
- Optionales Zubehörtemperaturkompensierender Baader Diamond Steeldrive
- RotierbarJa
- Steckgröße2 Zoll
- Tragfähigkeit/Zuladung (kg)6 kg
- Untersetzung1:10
Customer Reviews
Teilen Sie uns Ihre Meinung zu diesem Artikel mit!
Top customer reviews
Upgrade Okularauszug
Der Auszug ist ein Upgrade für mein 10" Skywatcher Flex. Das Original war zu unpräzise und die maximale Tragkraft zu gering. Dieser hier ist um Klassen besser: alles läuft leichtgängig und präzise, kein unbeabsichtigtes Verstellen mehr.
Die Montage war nicht ganz straightforward, da die Skywatcher‑Bohrungen leider nicht exakt passen. Mit etwas Anpassung ließ sich der Auszug aber sauber mittig positionieren und neue Löcher bohren.
Tragkraft von 6 kg, der präzise Lauf und das beiliegende Werkzeug sind echte Pluspunkte. (Wer hat schon einen 1,3 mm bzw. 0.05" Inbus zu Hause?)
Das Installationsvideo könnte präziser und detaillierter sein.
Die VersaBase passt nicht auf die Bohrungen von Skywatcher, was die Positionierung deutlich erschwert.
An excellent focuser
I installed this focuser on my Orion XT12i over two years ago and have been quite pleased with it overall. There is absolutely nothing wrong with the included three screw eyepiece clamp, but I am a fan of the Baader ClickLock which I immediately installed on my focuser. It's a shame the focuser cannot be ordered with the ClickLock from the outset.
Thanks for your overall positive review and constructive feedback. Our development department has commented the following:
The Focuser knobs position is a function of the position of the driving mechanism and the aim of the shortest possible body with the highest strength. Therefore, if we move the focuser knobs further away from the front plate, the strength of the System is reduced because the center of the pressure is not in the right orientation towards the needle bearing. So in essence, in order to generate more place in between the Frontplate and the knobs, we would have to allow for more physical length of the focuser, or for less loading capazity. Both of which is not desirable. Therefore we decided to leave it like this. One more option would be smaller focusing knobs as an upgrade to the existing once. If this might be of interest.
Your suggestion of offering a direct bundle with ClickLock clamp will be considered.
The action of this focuser feels like a very expensive unit. The knobs have a weighty feel with very smooth motion and precise control. The use of Allen head grub screws and dovetails throughout the assembly is infinitely more versatile than threading components together.
The focuser knobs are too close to the base. I am not able to turn the knobs without pinching my fingers. Rotating the focuser body 45° relieved that somewhat but not really enough. A spacer of 15mm between the mounting plate and focuser body would correct this issue.
The shiny brass colored fine focus knob quickly tarnished and now appears more like bronze.
Sehr guter Auszug
Da ich bereits verschiedenen Okularauszüge hatten, kann ich sagen, dass dieser hier sehr gut ist und eine Vielfalt an Möglichkeiten der Adaptierbarkeit bietet. Allerdings ist bei der Monateg auch Vorsicht geboten, da der Okularauszug sehr schnell bei falscher Installation verstellt werden kann.
Was mir ebenfalls gut gefällt, ist die Tatsache, dass es für verschiedene Auflagen und Duchmesser Adapterplatten gibt.
Ich habe mir den OAZ mittlerweile 3x gekauft und werde mir demnächst wieder einen für ein neues Projekt zulegen. Preis-/Leistung passt.
Diamond stelltrack
Der stelltrack ist absolut hochwertig und präzise gearbeitet und verbesert den Umgang mit meinem Teleskop durch seine absolut steife und präzise Gängigkeit deutlich.
Die Montage fand ich an meinem 8"-Celestron-Newton anspruchsvoll und es viel mir nicht leicht, vier neue Löcher in den Tubus zu bohren. Wichtig: Bei mir waren es 6 mm Bohrungen für die VersaBase-Schrauben (nicht 5 mm wie im Erklärvideo angegeben!). Und diese müssen wirklich nach temporärer Fixierung der Paltte über die "alten" Löcher sehr präzise und wirklich zur Tubusmitte hin ausgerichtet sein.
Ärgerleich fand ich den beigelegten Sechskantschlüssel für die Madenschrauben der VersaBase: Er war zu klein (hat die Madenschrauben nicht gegriffen!) und ist für die on-Tubus-Montage eigentlich zu kurz. Ich habe mir dann einen Orginal-Imbus 1,5 mm gekauft (ca. 2,40 €) der sehr gut paßt (der hätte bei einen Prudukt für 305 € dabei sein sollen)
Vielen Dank für Ihre Bewertung. Wir bedauern, dass Ihnen ein falscher Sechkantschlüssel beigelegt wurde. Wir haben umgehend weitere Produkte auf Lager geprüft, dort passt alles. Das war also wohl ein einmaliger Ausrutscher der hoffentlich nicht nochmal passiert.
Hochwertiger, präziser und steifgängiger Okularauszug, sehr deutliche Verbesserung zum orginal Vormontierten.
Fehlerhafter beiliegender Innensechskant, Montageanleitung über Video etwas zu unpräzise.
Baader diamond steel track Okularauszug
Wie gewohnt bei Baader hochwertige fertigung, einfach zu montieren. Es ist angenehm zu wissen, dass man für sehr hohe ansprüche noch weitere schritte bezüglich justiergenauigkeit durchführen könnte, welche aber im "normalfall" nicht nötig sind.
