Fragen zum Produkt
Sort by
Frage von: Krzysztof K. am 03.11.2016 11:34:00 | 1 Antwort(en)
Ich möchte teleskopseitig in die 2"-Hülse des Vixen Klappspiegels eine Filterschublade mit 48mm Außengewinde einschrauben. Das Innengewinde des Klappspiegels ist zu groß Ist hierzu der 2"-Umkehrring mit 48mm Filtergewinde geeignet?
Frage von: Helmut Klein am 28.10.2019 12:37:00 | 1 Antwort(en)
Liebes Baader-Team,
verstehe ich das richtig, dass das Bauteil ein durchgehendes 2" Außengewinde (SC-Gewinde) und ein durchgehendes 2" Innengewinde (M48) hat?
Grüße
Jacob
verstehe ich das richtig, dass das Bauteil ein durchgehendes 2" Außengewinde (SC-Gewinde) und ein durchgehendes 2" Innengewinde (M48) hat?
Grüße
Jacob
Frage von: Jacob am 25.04.2018 19:26:00 | 1 Antwort(en)
Also besteht die möglichkeit eine seite an ein SCT und die andere an ein M48 anzuschliessen?
SC Clicklock ->Umkehrring->M48 -> Telescope
-- als adapter fürs clicklock an M48 eigentlich, oder gibt es einen schwalbenschwanz ring mit M48 zum einsetzen ins SC clicklock? Ich habe kein problem mit BF und dem SC Clicklock da ich direkt an einen flattener anschliessen möchte.
SC Clicklock ->Umkehrring->M48 -> Telescope
-- als adapter fürs clicklock an M48 eigentlich, oder gibt es einen schwalbenschwanz ring mit M48 zum einsetzen ins SC clicklock? Ich habe kein problem mit BF und dem SC Clicklock da ich direkt an einen flattener anschliessen möchte.
Frage von: Ernest Joyner am 03.06.2018 17:52:00 | 1 Antwort(en)
- Beschreibung
-
Details

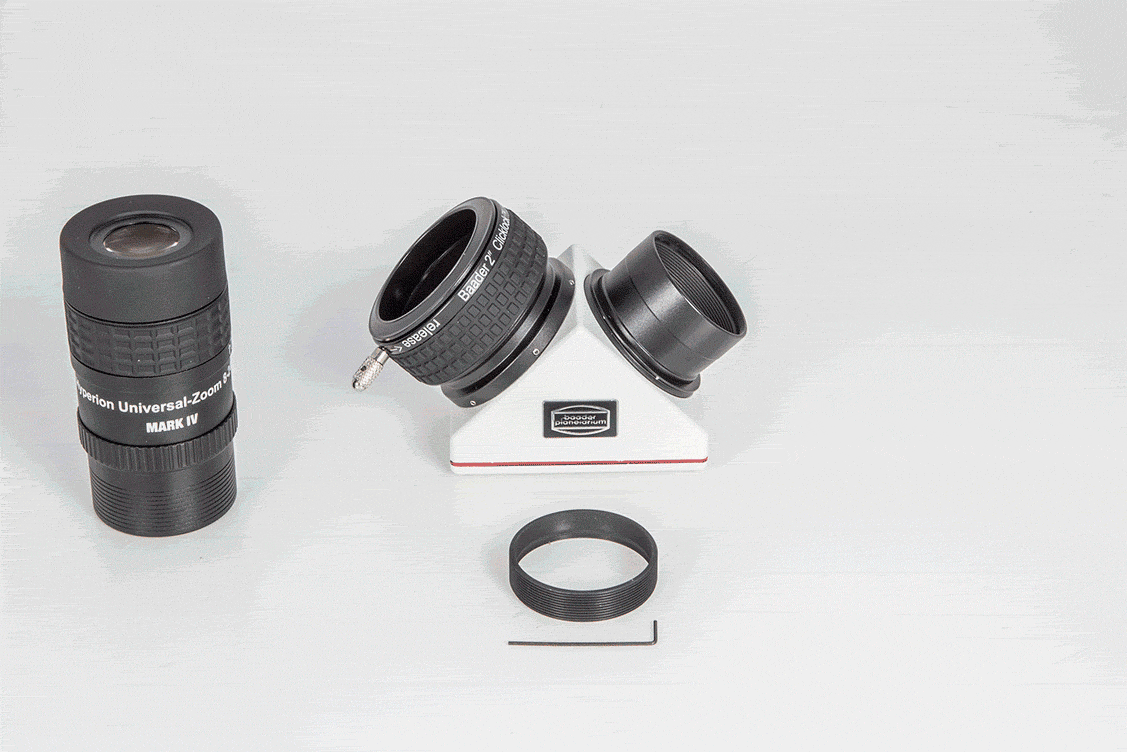

2" Umkehrring Anwendungsbeispiel
Bei zu geringem Backfocus (Fokussierbereich) desTeleskops, oder für "unverlierbar" am Teleskop anzubringendes Zubehör (wichtig für öffentliche Sternwarten), können Sie z.B. das Hyperion Zoom direkt an jedes 2" SC/HD Teleskop-Gewinde(Celestron-Standard) anschließen – direkt dort wo normalerweise der Okularstutzen befestigt wird. Alternativ – wenn z. B. eines der Baader 2" ClickLock Zenitspiegel verwendet wird – können Sie das Zoom-Okular direkt auf das Spiegelgehäuse aufschrauben (dadurch gewinnt man an Scharfstellbereich (= backfocus) um 47 Millimeter. Die 2"-ClickLock-Klemme wird einfach vom Spiegelgehäuse abgeschraubt (durch Lösen der sechs seitlichen Klemmschrauben M2.5). Oben am Gehäuse wird dadurch ein 2 Zoll-Innengewinde zugänglich. Dorthinein wird ein Übergangsring von 2 Zoll weiblich auf 2 Zoll männlich eingeschraubt. An diesen Umkehrring kann das Mark III Zoom-Okular direkt fest angeschraubt werden (mehr Adapter finden Sie in unserem Okular-Zubehör)
Weitere Informationen
-
Optische Baulängen der 2" Clicklock / BBHS Zenitspiegel
Kürzlich haben wir die folgenden Fragen zu unserem 2" ClickLock Zenitspiegel erhalten und möchten diese gerne inkl. der Grafiken auch für andere Kunden beantworten: Anmerkung: alle untenstehenden Information gelten grundsätzlich ebenfalls für unsere 2" BBHS Zenitspiegel und -prismen (mit leichten Unterschieden in den Spezifikationen bzw. optischen Baulängen – bitte hierzu die Produktseiten beachten). Gemäß der untenstehenden Grafik ist die optische Weglänge aus den technischen Daten (112mm für #2956100 und 109mm für #2956100Z) gemessen an der optischen Achse von Punkt A zu B oder von A zu C? Wie lang ist der der Abstand von B zu C? Kann die 2” Steckhülse (an Punkt A) von 2" Clicklock #2956100 entfernt werden und ersetzt durch anderes Zubehör um es in das Zeiss Clicklock #2956100Z (mit M68x1 Gewinde) umzuwandeln? Bitte beachten Sie unsere untenstehende Antwort und angepasste Grafik: Die optische Weglänge von 112mm ist gemessen von A bis C. Der Weg von A bis B beträgt ~71,5mm. Bitte beachten Sie, dass der Endpunkt von B etwa 3,5mm außerhalb des Gehäuses liegt (wie in untenstehender Grafik gezeigt), es sieht aus wie Punkt A in ihrer Zeichnung Der Abstand B zu C (Höhe der SC-ClickLock) beträgt 44mm. Sie überlappt das 3,5mm außenstehende Gewinde von Punkt B Ja, die 2" Steckhülse kann ohne Probleme entfernt werden und offenbart ein 2" Innengewinde. Dieses Gewinde wird...
Zusatzinformation
| Hersteller | Baader Planetarium |
|---|---|
| Artikelnummer (#) | 1508020 |
| EAN Code | 4047825016300 |
| Nettogewicht (kg) | 0.01 |
| Gesamtbreite (mm) | 12 |

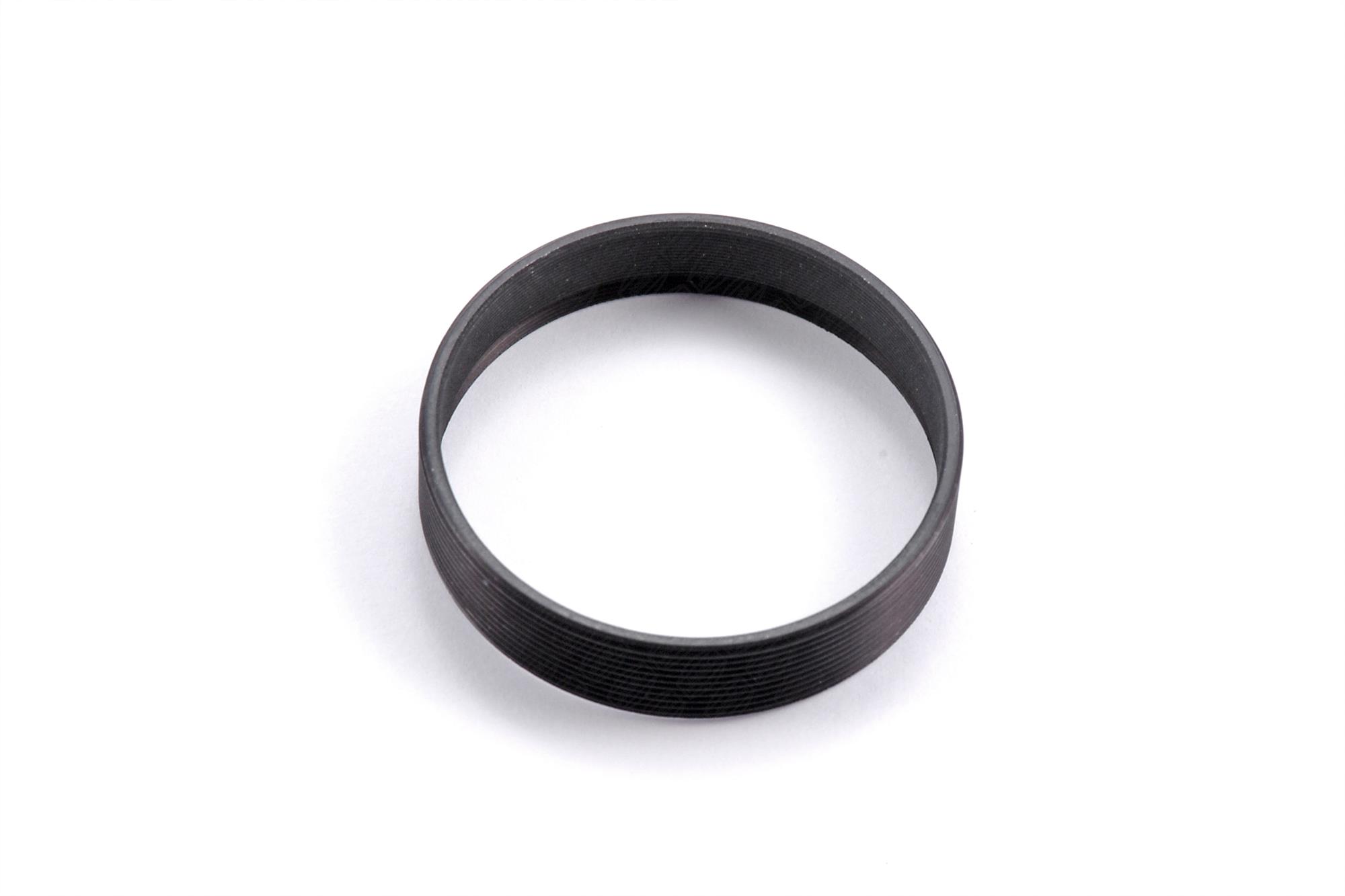

| Verwendungszweck | wandelt ein 2" Innengewinde in ein 2" Außengewinde |
| Innendurchmesser / Freie Öffnung (mm) | 46 |
| Außendurchmesser (mm) | 50,8 (2") |
| Außenanschluss (teleskopseitig) | Gewinde, 2" (50,8mm) |
| Außenanschluss (Okular/Kamera-seitig) | Gewinde, 2" (50,8mm) |
| kompatible Marken | UNC, Baader Planetarium, Celestron |
| Adaptertyp | Umkehrring |
