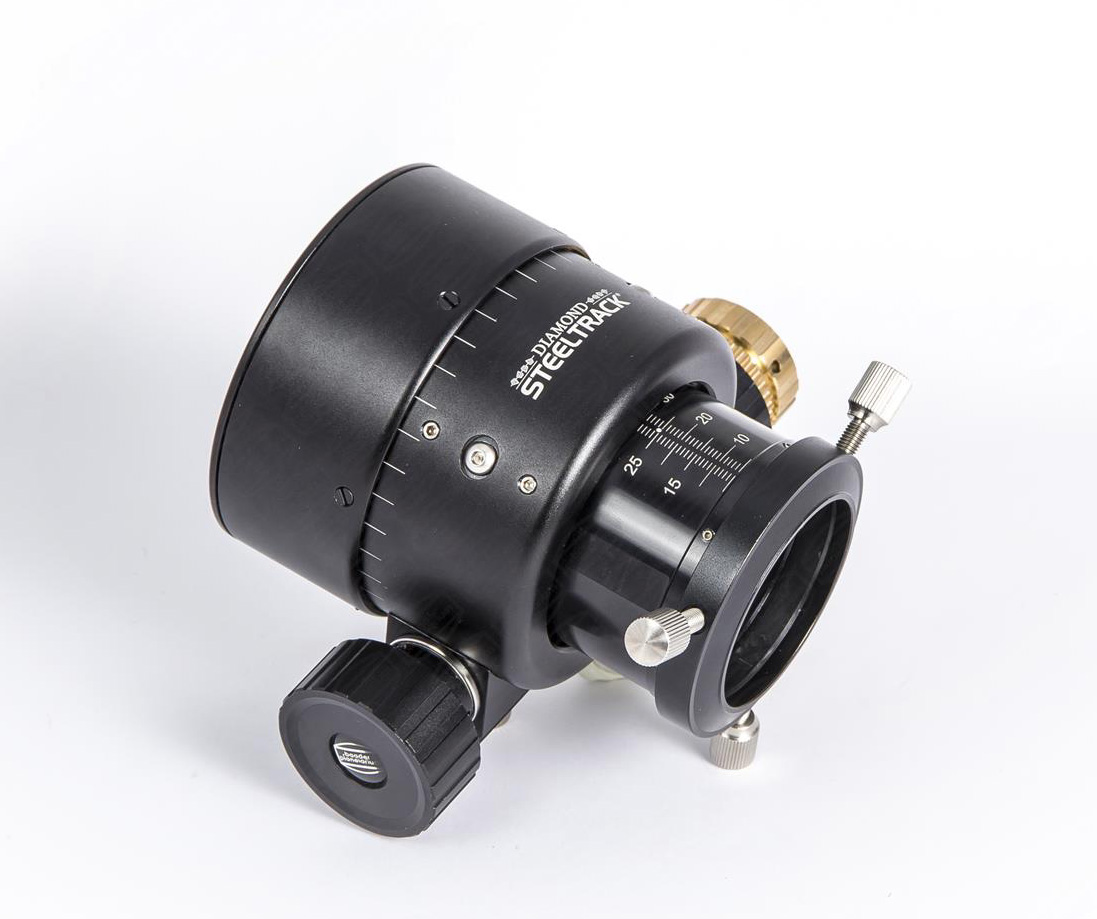

2" BDS-SC Diamond Steeltrack® Okularauszug für SC-Teleskope, 30 mm Auszugslänge

Name: 2" BDS-SC Diamond Steeltrack® Okularauszug für SC-Teleskope, 30 mm Auszugslänge
SKU: 2957220
Price: 365 EUR
Availability: InStock

Auf Lager

7 Bewertungen

14 beantwortete Fragen

# 2957220

365,00 €

Preis inkl. MwSt. (19%) + Versand

Baader Diamond Steeltrack® (BDS-SC) für Schmidt-Cassegrains (EdgeHD) mit 30 mm Auszugslänge (Fokussierweg)
Minimale Gesamthöhe (Lieferumfang – inkl. 2" Klemme): 93 mm
Minimale Gesamthöhe (mit optionalen S58 auf M68 / M68i / M48 / T-2 Direktadaptern): 82 mm
Minimale Gesamthöhe (mit optionaler S58-ClickLock Klemme): 112 mm
Gewicht komplett (Lieferumfang – inkl. 2" Klemme): 1.040 g
inkl. 2" und 3.3" Adapter zum Anschluss an alle C14 / C11 / C9¼, C8 / C6 OTA´s

Besitzen Sie noch das Vorgängermodell des Baader Steeltrack Okularauszugs? Unter dem folgenden Link finden Sie die Justageanleitung.

Anwendungsbeispiel des BDS-SC Diamond Steeltrack

Allgemeine Eigenschaften der Baader Diamond Steeltrack^® (BDS) Okularauszüge:

Antriebssystem

Echte Diamanten bilden ein hochpräzises, mikronisiertes Getriebe – in dieser Form noch nie zuvor verwirklicht
Im Gegensatz zu herkömmlichen Crayford- oder Zahnstangentrieben sorgt das mikronisierte Getriebe des Diamond Steeltrack® für völlig spielfreie Bewegung, komplett rutsch- und verwindungsfrei
2" Diamond Steeltrack® Okularauszüge heben senkrecht in der Grundeinstellung eine Traglast von 6kg, ohne durchzurutschen und ohne starke Lager-Vorspannung (diese kann bei Bedarf erhöht werden)
Das Lagersystem beinhaltet unzerstörbare, 10mm breite Rollenlager anstelle von schmalen Kugellagern – dadurch können schwerere Lasten mit höchster Präzision und Verwindungssteifheit getragen werden (gänzlich ohne Teflon)
1:10 Untersetzung aus rostfreiem Edelstahl, vorbereitet für optionalen Steeldrive-Motorantrieb mittels des verzahnten Feintrieb-Knopfes für den Steeldrive-Zahnriemen
Abnehmbarer Antriebsblock für links- oder rechtshändige Feinfokussierung sowie zum Anschluss des temperaturkompensierenden Steeldrive-Motorblocks
kürzeste mechanische Ausführung, unter Wahrung der optimalen Balance zwischen geringster Baulänge (= Gewinn an Backfokus) und größtmöglicher Steifigkeit
"Zero-Shift"-Achsbremse zum Einstellen der Bremswirkung abhängig von der Instrumentenlast – ohne Druck auf den Auszugstubus

Vielfältige Adapter zum kürzestmöglichen Anschluss (fast) aller gängigen Kamera- / Okulartypen erhältlich

Montage von BDS-Adaptern am Beispiel des BDS-NT Diamond Steeltrack®

Klemmsystem

fokusseitige S58 Universal-Ringschwalben-Klemmung zur Aufnahme von S58 Direktadaptern T-2 / M48 / M68 und weiteren optionalen Adaptergewinden, zum kürzestmöglichen Gewinde-Anschluss von Zubehör und Kameras
fokusseitige 2" Klemmvorrichtung mit Bronze-Spannring (Baulänge: 12.5mm) im Lieferumfang
optional erhältlich: 2" Baader Clicklock-Klemme mit integriertem S58 Schwalbenschwanz (Länge: +16mm)
RT & NT Fokussiertubus: zwei Hilfsgewinde (M60x1 und M55x0,75) zum Einbau von passenden Bildfeldebnern oder Koma-Korrektoren / Tele-Kompressoren
Bei Verwendung an einen Celestron SCT über das 3,3“ Gewinde, reduzieren sich alle Längen um 12mm, das ist die Einschraubtiefe des Gewindes

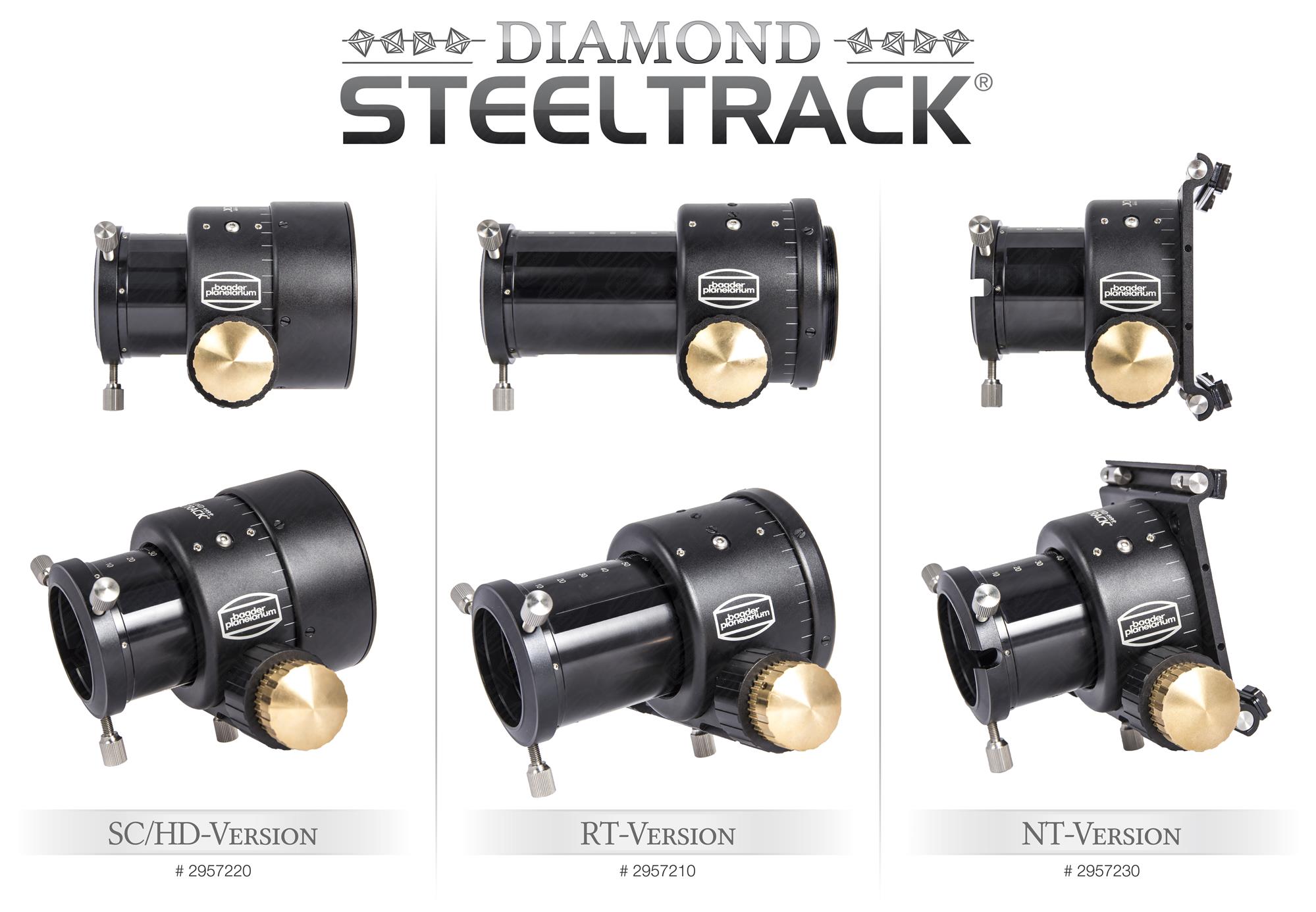

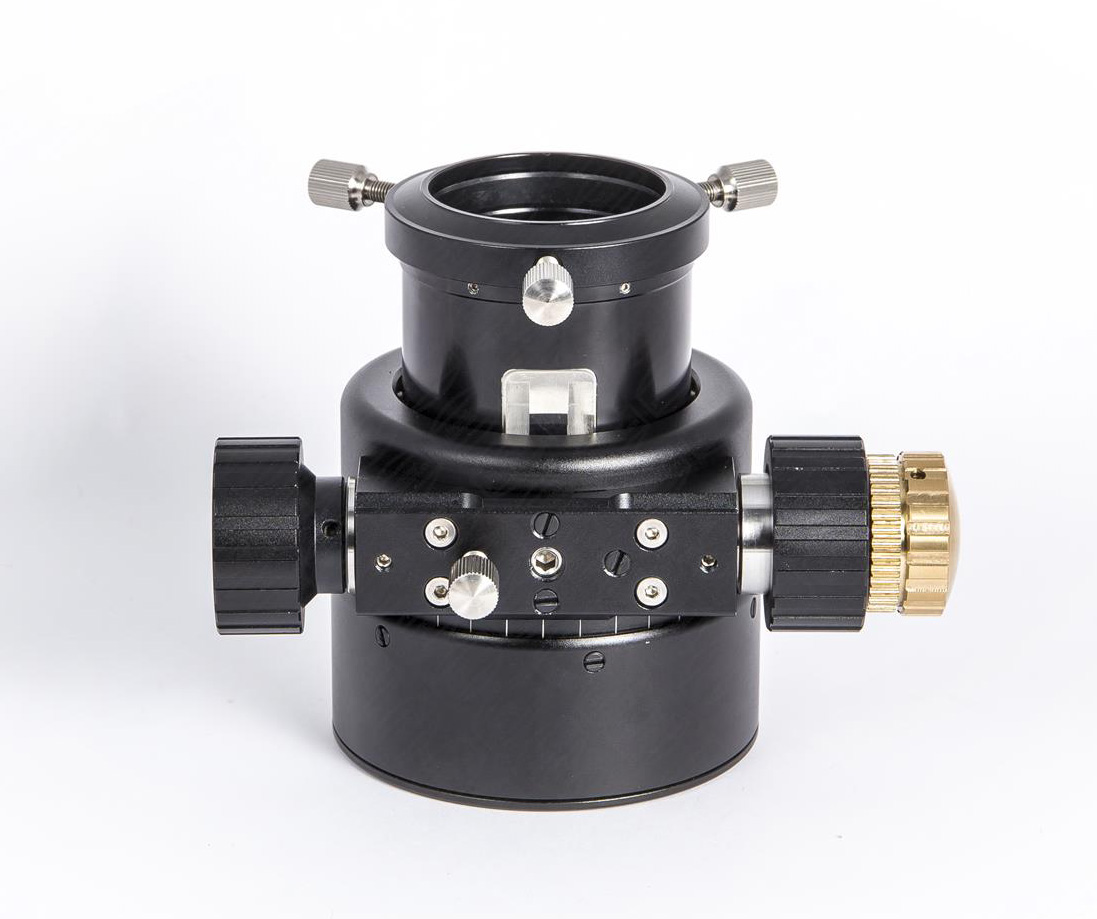

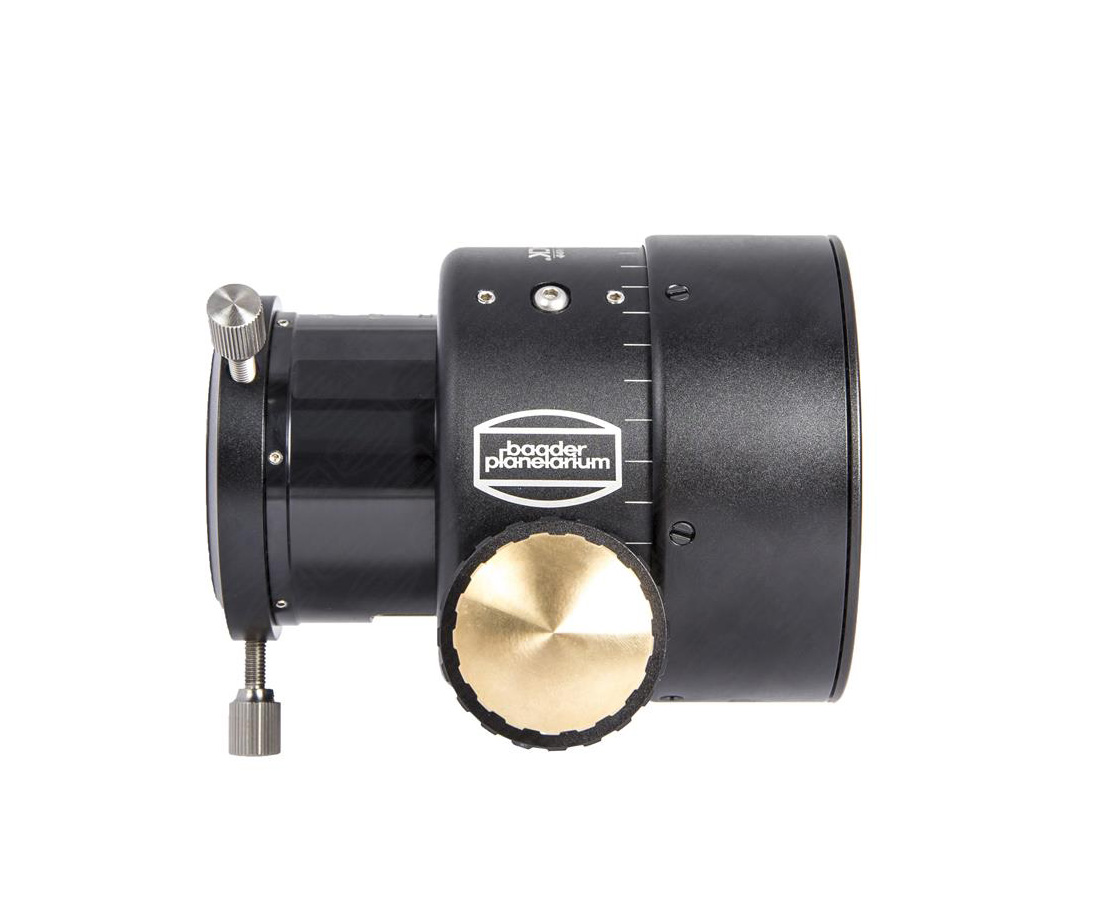

BDS-SC: alle Ansichten

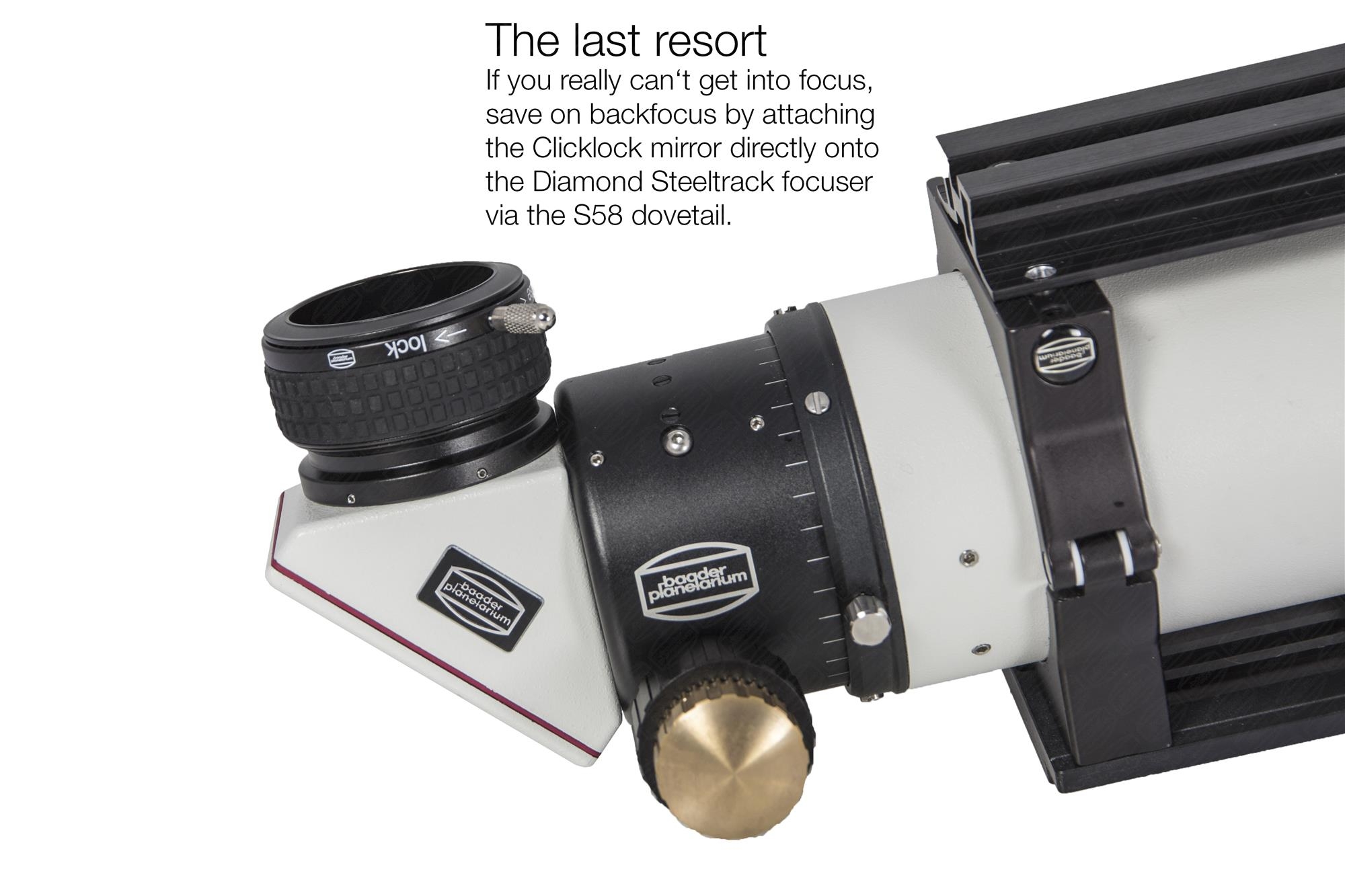

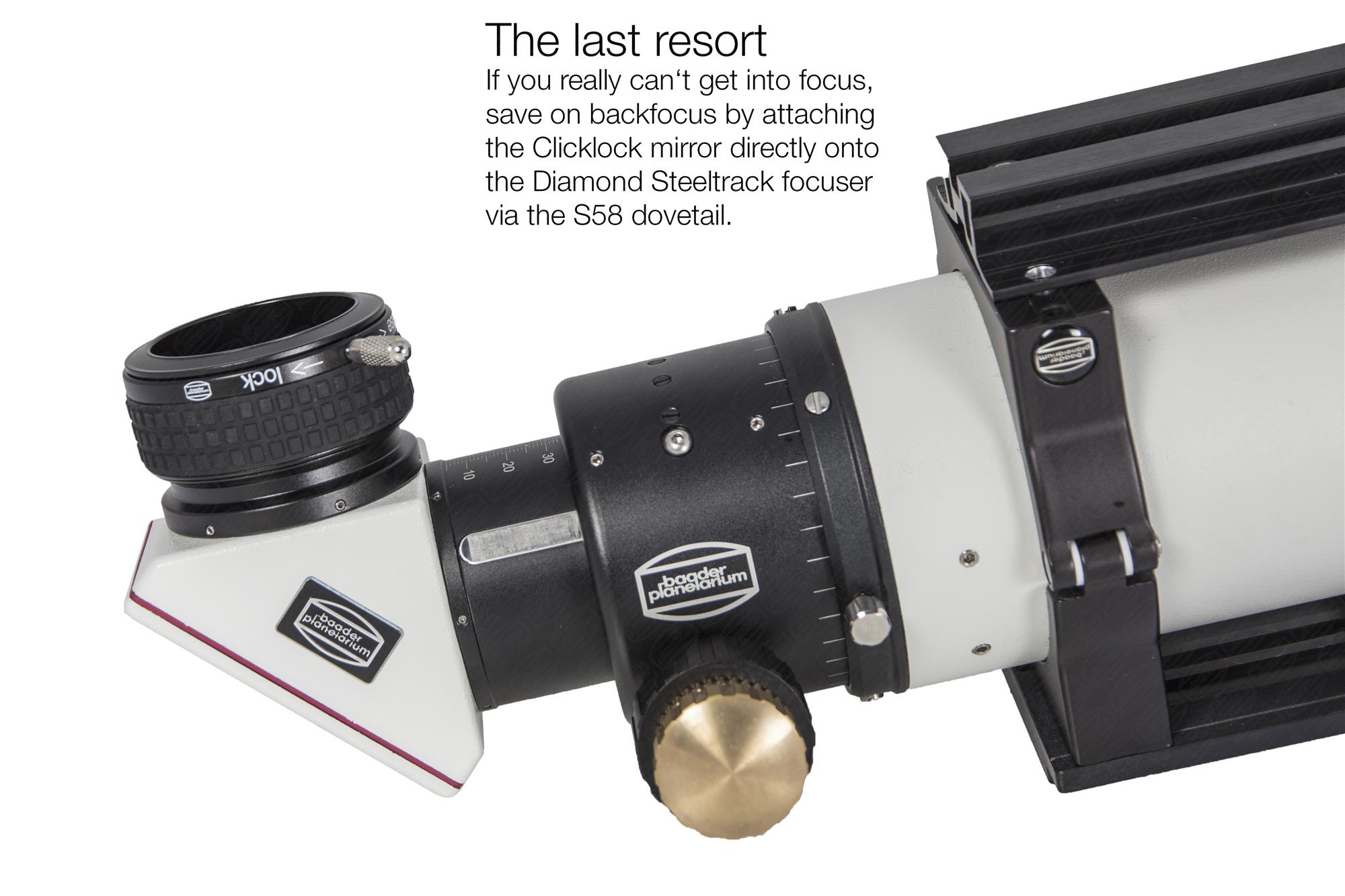

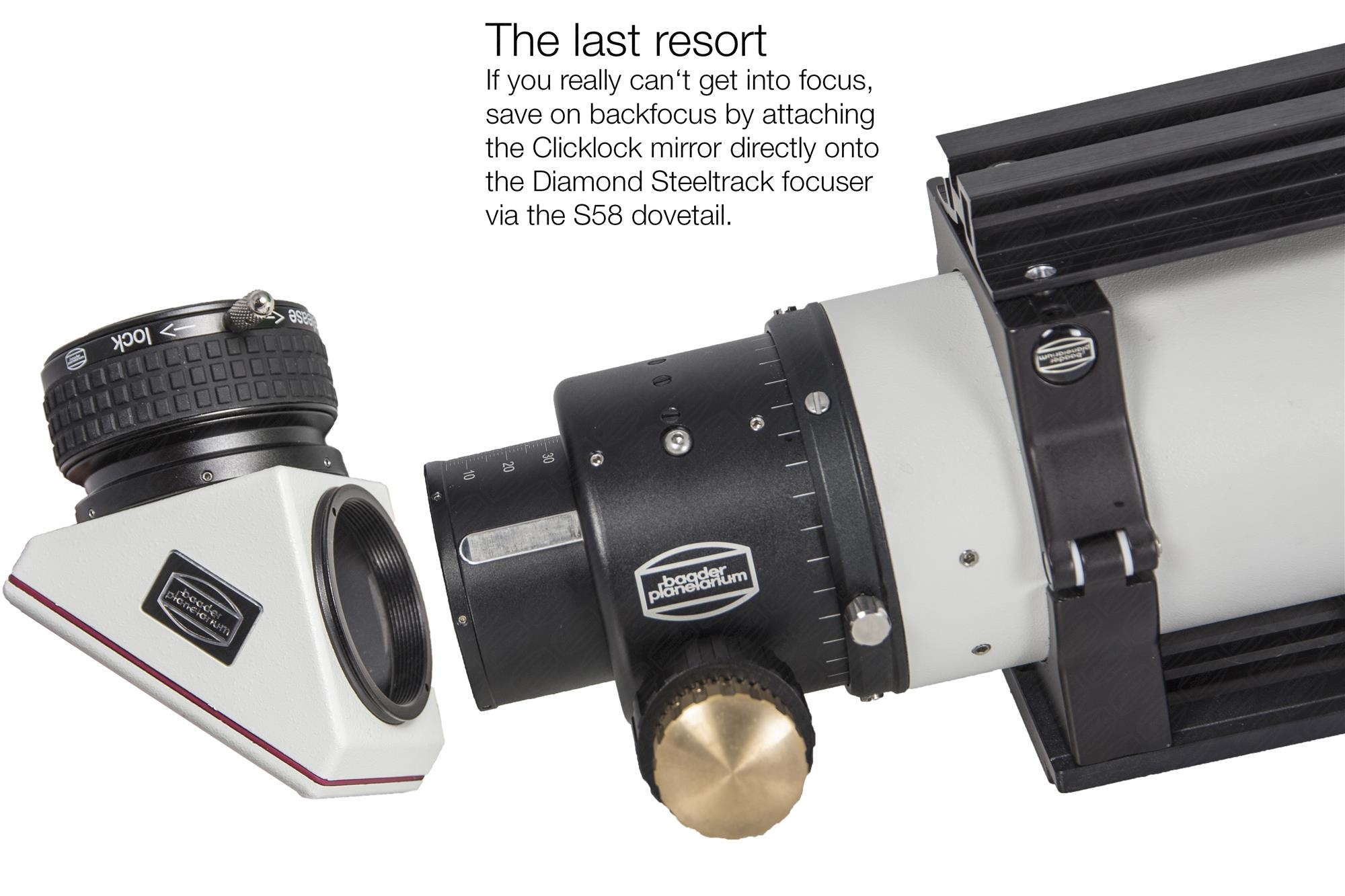

Fotografie / Okularprojektion am Beispiel des BDS-RT Diamond Steeltrack

Fokussiertubus:

Rollenlager einzeln einstellbar, zur genauen Justage der mechanischen mit der optischen Achse
Ultra-harte, kältebeschichtete Lager-Bahnen – präzisionsgefräst und viel härter als Eloxal oder Stahl
55mm freier innerer Durchmesser, für vignettierungsfreie Abbildung mit antireflektiver Sägezahn-Innenfläche

2" BDS-SC Diamond Steeltrack® Okularauszug für SC-Teleskope, 30 mm Auszugslänge

Artikelnummer
2957220
Basis für Sucherschuh
Nein
Bauart des Fokussierers
Crayford
Besondere Merkmale
mikronisiertes Getriebe aus echten Diamanten
EAN Code
4047825031983
Fokussierweg
30 mm
Hersteller
Baader Planetarium
inkl. Zubehör
inkl. Adapter zum Anschluss an alle C14/C11/C9¼/C8/C6/C5 OTA’s
Innenanschluss (Okular/Kamera-seitig)
ø 2" (50.8mm)
M55
S58
Innenanschluss (teleskopseitig)
2"/SCT Thread (50.8mm)
3.3"/SCT Thread (84.2 mm)
Innendurchmesser / Freie Öffnung (mm)
55
kompatible Teleskope
Schmidt-Cassegrain
Minimale Höhe (mit opt. Adaptern)
80 mm
Minimale Höhe (Standard)
93 mm
Motorisiert
Nein, aber kann nachgerüstet werden
Nettogewicht (kg)
1.07
Optionales Zubehör
temperaturkompensierender Baader Diamond Steeldrive
Rotierbar
Ja
Steckgröße
2 Zoll
Tragfähigkeit/Zuladung (kg)
6 kg
Untersetzung
1:10

Customer Reviews

4.9

Bewertungen

Teilen Sie uns Ihre Meinung zu diesem Artikel mit!

Top customer reviews

Luca Mussati

2025-01-29 13:27:03

Ich empfehle dieses Produkt

Sterne

Very satisfied of the BDS-SC/HD

I bought the BDS-SC/HD focuser for my C11-EHD to have a finer focusing and no backlash / mirror flop. I am very happy with this Baader product. I appreciate the smoothness and precision of the movement, and the focuser is now permanetly on my C11. The high quality is demonstrated by the exhaustive manual with all screws described. One classy touch: the M5/M6 threaded holes for optional accessories are closed by screws with slot heads, to identify them immediately and avoid unscrewing setting screw :-). I recommend this focuser.

- Smooth and precise motion - butter like - high-quality build - detailed and comprehensive user manual - Plenty of free threaded holes (M5/M6) to attach accessories e.g. electronic focusing motors

Tom Halsingland

2024-03-25 14:54:04

Sterne

tolles Zubehör mit angemessenem Preis

Ich benutze diesen Auszug an zwei verschiedenen SCT verschiedener Hersteller. Sauber verarbeitet und edel aussehend..Das Teil ist nicht billig, aber durchaus preiswert. Es gibt sehr viele Justiermöglichkeiten. Ich wünsche mir dennoch zwei Änderungen: - Das einbegriffene Zubehör sollte modular austauschbar sein - so brauchen nicht alle das Werkzeug, weil schon vorhanden, und andere wünschen den Click-Anschluss anstelle der Okular-Fixierung mit den drei Schrauben. So muss man den Click nachkaufen und hat dann einiges in einer Tüte auf dem Dachboden, wie Werkzeug, kleinen SC-Geweinde Adapter und die Klemme mit den drei Schrauben. - Die Blidschrauben passen nicht zu dem vermutlich meist verkauften Fokussiermotor des bekannten roten Herstellers aus China. So muss man etwas basteln und das sehr wertvoll und edel aussehende Design des Auszugs leidet etwas durch die gebastelte Blechschiene. Ich würde den Auszug wieder kaufen.

Antwort von Baader Planetarium

Vielen Dank für Ihre Bewertung sowie die konstruktive Kritik. Wir werden eine Version ohne die Standardklemme bzw. evtl. ein Bundle mit ClickLock-Klemme in Erwägung ziehen. Bitte beachten Sie jedoch, dass dies auch gewissen Ansprüche an unsere Lagerplätze und logistischen Vorgänge stellt, daher wird solche ein Update - sofern es kommt - noch einige Zeit in Anspruch nehmen. Bzgl. der Blindschrauben: Hier bitten wir um Verständnis, dass wir aktuell nicht planen, unsere Steeltrack-Modelle bzgl. Kompatibilität zu Fokusmotoren anderer Hersteller zu ändern. Aktuell sind diese so ausgelegt, dass unser Steeldrive-Motor, den wir für unsere SteelTrack Okularauszüge wärmstens empfehlen, an die Okularauszüge adaptiert werden kann. Wenn dann müssten wir Adapter für "den roten Hersteller" konstruieren.

funktioniert, edel, preiswert

siehe Text

SkldVenom

2023-07-09 22:33:39

Sterne

Steeltrack SC

I bought the Baader 2” diamond steeltrack dual speed focused to augment focusing on my 10inch Meade LX200gps SCT. I couldn’t be happier. Easy to mount, easy to adjust, very tight and rigid assembly, no backlash, smooth operation, positive feel when making adjustments. I removed the 2inch adaptor plate and attached it with the 3.3inch thread as the Meade thread is 3.25inch it fits just about perfect tightens up great. My scope is fork mounted when pointed to the zenith i have 20mm clearance with the Meade 2inch Diagonal attached to the focuser. Highly recommended.

Peter

2019-06-15 22:22:39

Ich empfehle dieses Produkt

Sterne

Die perfekte Ergänzung zum Mark V Großfeld-Binokular

Da für ein Mark V Großfeld-Binokular an einem SC-Teleskop der 2“ Glaswegkorrektor 1,8x nötig ist, war ich auf der Suche nach einer Möglichkeit einen Focalreducer einzubinden um ein helleres Bild zu erhalten. Der Baader Diamond Steeltrack ermöglicht in Verbindung mit einem T-2 Zenitspiegel mit geringer optischer Länge auch einen 3,3“ Reducer zwischen Teleskop und Okularauszug zu verwenden ohne den fokussierbaren Bereich zu verlassen. Ich habe über den S58-ClickLock für den Baader Diamond Steeltrack den 2" Glaswegkorrektor 1,8x für Refraktoren und SC's angeschlossen, der dadurch vollständig im 2" BDS-SC Baader Diamond Steeltrack Okularauszug verschwindet. Hier ist auch noch genug Platz für einen 2“ Filter am Glaswegkorrektor. Mit dem Glaswegkorrektor ist ein T-2 Zenitspiegel verbunden, an dem das Mark V Großfeld-Binokular befestigt ist. Das Binokular wird sicher gehalten und lässt sich gut fokussieren.

Die Länge ist so gewählt, dass der Glaswegkorrektor 1,8x gerade hineinpasst und noch genug optische Länge zur Verfügung steht. Über die S58 Direktadapter lassen sich auch 2" Zenitspiegel bzw. Zenitprismen über den M68 Adapter ohne zusätzliche Optische Länge anschließen.

Ingo

2019-05-01 07:14:58

Ich empfehle dieses Produkt

Sterne

für die Ewigkeit

Aufgerüstet wurde ein SC 9.25 mit Hinblick auf die Astrometrie/Photometrie. Mit dem OAZ umgeht man natürlich das bekannte Spiegelshifting und ermöglicht wirklich schweres Equimpent einzusetzen. Ich werde vermutlich nicht auf 6,5kg kommen, aber bei 3 kg hat man gute Reserven und vorallem einen sicheren Fokus im Zenit. Auch ein evtl. großer Hebel bei horizontnaher Beobachtung macht dem OAZ nichts aus. Was aus der Produktbeschreibung nicht hervorgeht, aber in der Bedienungsanleitung nachzulesen ist, sind die Gründe der Wartungsfreiheit und die Möglichkeiten der Justierung. Wenn man das gelesen hat wird einem klar, was für ein qualitativ hochwertiges und langlebiges Produkt man vor sich hat. Die Justiermöglichkeit bietet über die bereits perfekte werksseitige Justierung hinaus, dem (über)ambitionierten (Hobby)Astronomen auch noch die letzten "Hundertstel" rauszuholen. Für die visuelle Beobachtung überflüssig, für photographische Beobachtung im Highend eine Option.

Ausbaufähigkeit bzgl. Fokusierer, Tragfähigkeit, Verarbeitung

Ich benutze ein C11 mit BDS. Bei Verwendung einer CCD-Kamera (Brennweiterreduzierer, Flipmirror II und Moravian G2 mit Filterrad) senkt sich das (voll ausgefahrene) Auszugsrohr unter Last um rund einen Millimeter. Selbst ganz eingefahren ist noch deutliches Spiel erkennbar. Die Betriebsanleitung läßt erkennen, dass in der Regel bei unveränderter Werksjustierung kein Spiel dieser Art zu erwarten sein sollte. Die Bedienungsanleitung geht nur auf eine "Vertikale Justage" ein, nicht aber auf die Beseitigung von Spiel. Läßt sich das Spiel des Auszugsrohr selbst justieren?

Axel Thomas / 9. März 20261 Antwort

Grundsätzlich kann man mit der in der Diamond Steeltrack Anleitung beschriebenen Justage durchaus vorhandenes Spiel im Auszugsrohr reduzieren bzw. entfernen.Allerdings ist diese Prozedur erfahrungsgemäß recht knifflig und sollte nur in sehr kleinen Schritten vorgenommen werden. Ohne eine gewisse Portion Geduld ist sie daher eher wenig ratsam; auch wenn sie grundsätzlich möglich ist.
Baader Web Team / 10. März 2026
0
0

Ulli / 29. November 20231 Antwort

Wenn der Zenitspiegel eine 2"-Steckhülse zum Anschluss an das Teleskop und einen Schnellwechsler zum Anschluss an das Großfeld-Bino hat, geht das mit diesem Okularauszug am Schmidt-Cassegrain problemlos. Auch wenn Sie prinzipiell ohne Glaswegkorrektor in den Fokus kommen und bei f/10 keine Korrektur für den Farbfehler der Prismen benötigen, empfehlen wir dennoch zumindest den Glaswegkorrektor® 1:1,25 für Baader-Binokulare mit Zeiss-Ringschwalbe (Maxbright® II und Mark V) # 2456314Z. Dadurch muss der Hauptspiegel weniger stark verstellt werden, um in den Fokus zu kommen, und die Brennweite ändert sich weniger - wenn das Okular weiter vom designerischen Brennpunkt entfernt ist, steigt die Brennweite eines Schmidt-Cassegrains, und durch den verkürzten Abstand zum Sekundärspiegel geht dort Licht verloren. Außerdem verkürzt der Glaswegkorrektor die optische Länge, sodass der Binoansatz "kürzer" ist. Dadurch wird seine Eintrittsöffnung an einem Punkt im Strahlengang platziert, an dem Lichtbündel schmaler ist - der GWK vermeidet/verringert also die Gefahr von Vignettierung. Im allgemeinen empfehlen wir statt eines Zenitspiegels ein Zenitprisma, da desssen Baulänge kürzer ist und so kein so starker Glaswegkorrektor benötigt wird, um in den Fokus zu kommen. Wenn es nicht auf jeden Millimeter ankommt, können Sie aber auch einen Spiegel verwenden.
Baader Web Team / 30. November 2023
0
0

Stefan Reinhardt / 9. Mai 20221 Antwort

Das geht tatsächlich. Der Fokussierknopf des Teleskopes muss entfernt werden. D.h. das ganze Messingteil das zum Vorschein kommt wenn Sie den Gummi herunterziehen. Dann sehen Sie drei Befestigungsschrauben, diese müssen sie lösen und dann lässt sich das Messingteil vom Gewinde runterdrehen. Dann kann man die (Fokussier-) Gewindestange weit genug nach vorn schieben um den Steeltrack (bzw die Scheibe mit dem 2" Gewinde) anzuschrauben. Dabei braucht man keine Angst zu haben, es kann nichts dejustiert werden.
Baader Web Team / 9. Mai 2022
3
0
