ASTF: AstroSolar Telescope Filter OD 5.0 (80mm - 280mm)

Please choose product variant from dropdown below to see SKU number

€ 63.36 Price excl. German VAT tax (16%): € 54.62

Please choose product variant from dropdown below to see stock status

0

Baader Solar Filter Finder Tool
  • Safe for solar observation and photography with all high-end telescopes and extreme tele-lenses. Suitable for highest magnifications and detailed observation of individual sunspots
  • AstroSolar Safety Film OD 5.0, mounted stress free in temperature compensated cell
  • No astigmatism during winter observation or with temperature changes in summer
  • Scope of supply: ASTF Filter with apertures from 80 to 180mm (200 – 280mm not yet available) come with two sets of centering bolts in 38mm length. 3 bolts with 10mm diameter and 3 bolts with 20mm diameter, adjustable to the tube diameter of your telescope or dew cap. In addition three safety straps with glue-pads and three rubber plugs to cover the holes that are not used, mounting instructions.
AstroSolar.com - Everything for safe solar observation and photography

AstroSolar.com: Everything for safe solar observation and photography in Whitelight and H-alpha

Please visit our AstroSolar-Website for extensive information on the Differences of our AstroSolar Films, for Safety Instructions and Downloads, Customer Reviews, Image Galleries, News and much more.

Important note: Please use our Solar Filter Finder Tool to find the fitting filter for your instrument.

* Required Fields

€ 63.36 Price excl. German VAT tax (16%): € 54.62

Product Questions

I recently received an ASTF 200 mm filter. The film is stretched tight as a drum and appears like a smooth mirror, contrary to how the documentation states it should be installed. Is this normal, or did I receive a defective unit?
-5
Question by: Richard Holgate on May 25, 2018 9:15:00 PM | 1 Answer(s)
Description

Details

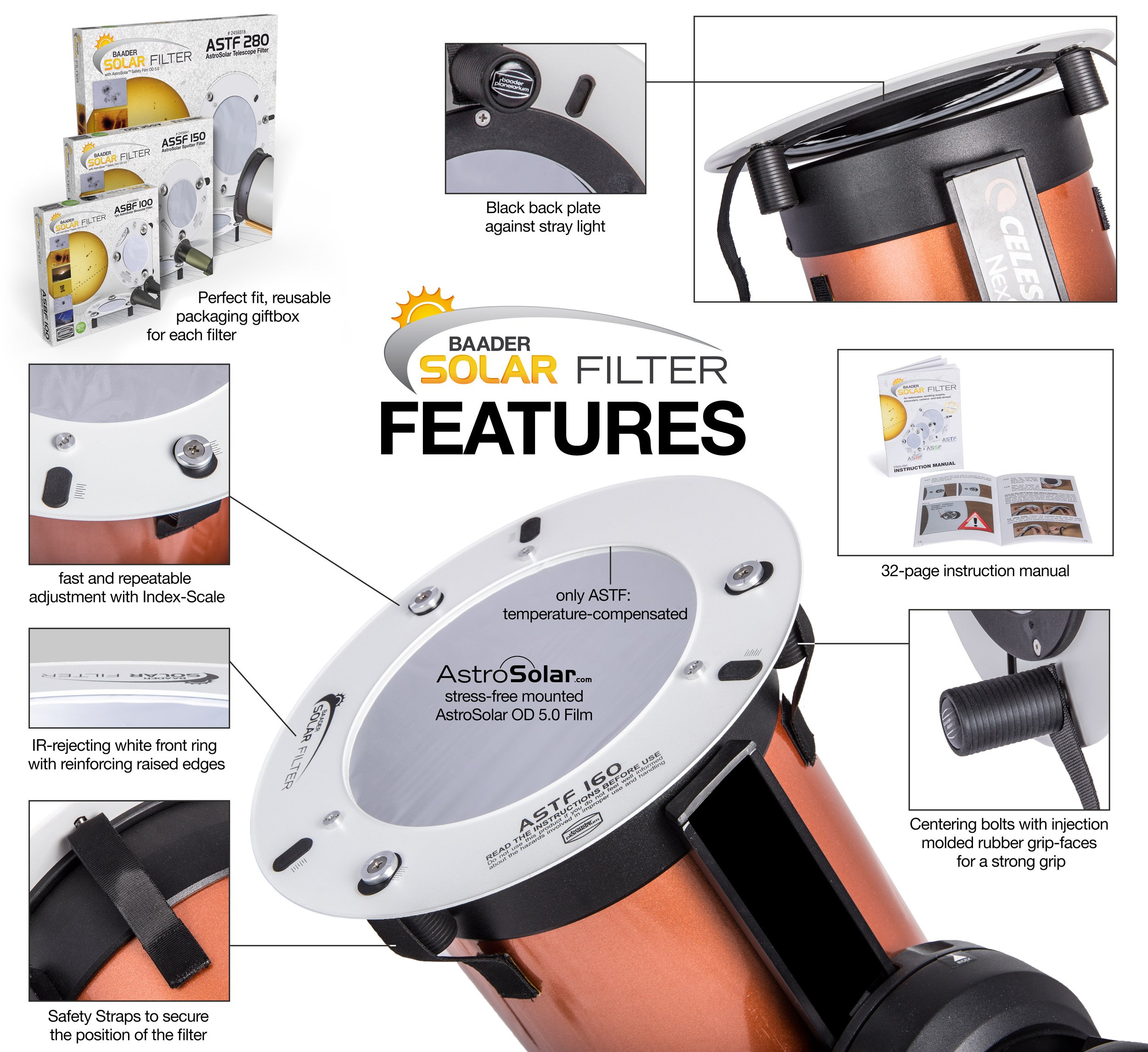

Baader Solar Filter - Features

Baader Solar Filter – the Standard

Mounted Filters with Baader AstroSolar Safety Film OD 5.0

After 15 years of offering AstroSolar film sheets as DIY-product, this system of Baader Solar Filters™ is designed to retain the true optical quality of the diffraction limited AstroSolar Safety Film.

Baader Solar Filters provide a professional and secure solution to observe and image the Sun using AstroSolar® Safety Film OD 5.0. Many ready made filters do stretch the filter material like a drumhead in order to make it look like a piece of glass – this absolutely does destroy the image quality, rendering the film useless for high magnification work. AstroSolar must be mounted entirely stress free in order to perform like a high precision planeoptical window. It sounds like a contradiction with traditional perception of quality, but AstroSolar must show slight ripples! Only when the film is being put under stress by an improper cell mount it performs just like any single side coated glass-filter made of untreated floatglass.

ASTF - AstroSolar Telescope Filter



Application examples

ASTF (AstroSolar Telescope Filter)– Baader Solar Filter for high-end Telescopes

This family of solar filters is made in the most elaborate way. AstroSolar must not be put under stress, neither during mounting the film, nor during any temperature change. For this reason the ASTF-Filter features a temperature compensated cell. The film itself is repeatably cemented onto an injection molded ring, whereas the substrate of that ring has the same thermal expansion like the Astro Solar Filter material itself. This free floating film-carrier ring is held onto the aluminum frame with the help of another holding ring made of fiber reinforced plastic – for a maximum of security against breaking of the cell. This temperature compensated cell enables the AstroSolar filter material to retain its excellent optical quality at any temperature – be it -30°C or +50°C.

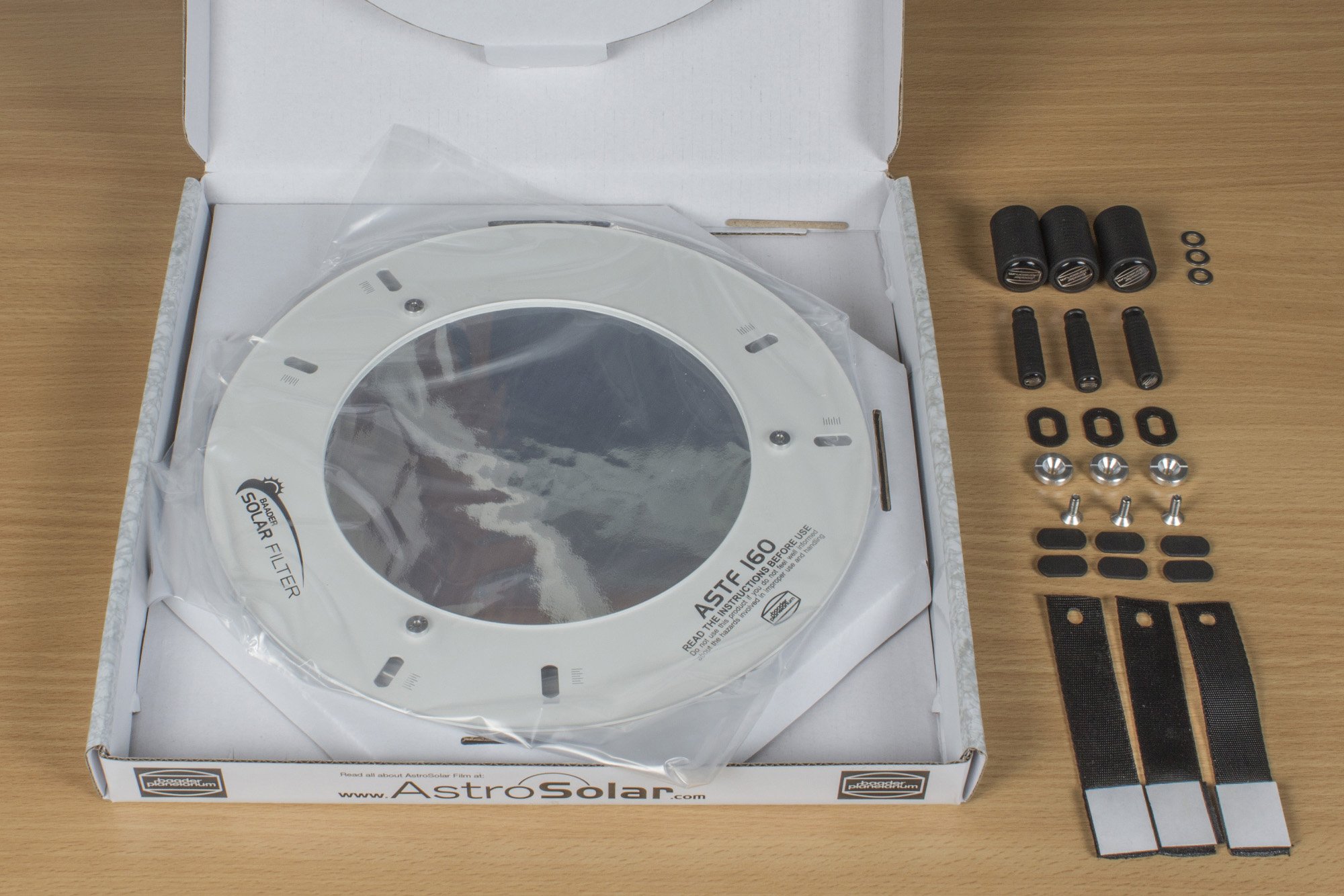

ASTF Scope of supply
Included: ASTF Filter with apertures from 80 to 180mm (200 – 280mm not yet available) come with two sets of centering bolts in 38mm length. 3 bolts with 10mm diameter and 3 bolts with 20mm diameter, adjustable to the tube diameter of your telescope or dew cap. In addition three safety straps with glue-pads and three rubber plugs to cover the holes that are not used. 32-page instruction manual.

All Baader Solar Filters feature:

  • original Baader AstroSolar® Safety Film (OD 5.0), cell mounted and quality inspected by skilled members of our staff
  • clear white IR-rejecting front ring with reinforcing raised edges along the outer and inner circumference, designed to protect the solar filter material from contact with any sharp metal edge
  • 3 injection molded centering-bolts with threaded brass inserts to center the filter-cell in front of the tube opening. These bolts come in three different diameters, depending on the filter category (ASTF/ASSF/ASBF). Each bolt features injection molded rubber grip-faces, shaped to easily slide onto any telescope tube – but to come off very hard
  • no tool mounting and adjustment of the centering bolts to fit a wide variety of mechanical tube diameters. Bolts made to contact the outside or optional (if appropriate) the inside of the optical instrument tube
  • non-rotating sliding fasteners made from aluminum that hold the centering bolts. These metal sliders are equipped with a machined indicator to point towards the adjustment index
  • additional Phillips screws are integrated into the sliding fasteners, so that the centering bolts can be firmly fastened with a screw driver if preferred by the user
  • index scale provided beside each adjustment slot – adjacent to each sliding fastener, for fast and repeatable adjustment of the filter cell onto different telescope tubes
  • black sliding washers supplied to securely cover the full length of the adjustment slots in the aluminum frame – for blocking sunlight from passing trough the filter cell beside the filter area
  • only for ASTF/BDSF-filters: rubber plugs supplied as cover for closing unused adjustment slots in the aluminum frame
  • three security straps included, to secure the position of the filter cell with Velcro-adhesive pads. A safety feature to absolutely ensure a secure fit in front of the telescope under any circumstances (gust of wind asf)
  • warning text printed onto the front side of each filter cell: Read the Instructions before use
  • cardboard gift box fit for safely shipping the filter
Related Articles
Specifications

Additional Information

Technical Data not yet specifiedPlease choose product variant from dropdown above to see technical data of your chosen product
FAQ
Downloads
Reviews

You may also be interested in the following product(s)

Overall Average Rating:
12 reviews
5 star
10
4 star
2
3 star
0
2 star
0
1 star
0
  • Date - Newest First
  • Date - Newest First
  • Date - Latest First
  • Highest Rated
  • Lowest Rated
  • Most Helpful

1-10 of 12

Page:
  1. 1
  2. 2
Fuchur 291/10/2020 18/10/202010:58
  • Rating:
Achtung ! Sicherheitsvorkehrungen versagen eventuell!
Das Gesamtprodukt überzeugt mich vollständig, eigentlich gäbe es nichts auszusetzen, doch eine extrem wichtige Sache ist geschehen, sodaß ich nicht die volle Punktzahl geben kann.

Vorweg etwas, was ich zunehmend bemängele, denn es ist Gesetz, daß in Deutschland verkaufte Waren auch mit einer deutschen Bedienungsanleitung ausgeliefert werden müssen. Dies gilt für alles was in Deutschland verkauft wird! Es ist zwar eine deutschsprachige Version im Internet hochladbar, doch nicht jeder hat einen Computer hierfür, oder einen gerade zur Hand!
Mir ist bewußt, Firmen versuchen hier Kosten zu sparen, doch eine Ware ohne beigelegte deutschsprachige Bedienungsanleitung wird niemals von mir volle Punktzahl erhalten.
Nur das ist nicht primär das, was ich hier aussagen wollte.

Ich habe also eine PDF-Datei heruntergeladen und in der Bedienungsanleitung ist der Zusammenbau gut beschrieben, ebenfalls werden die unterschiedlichen Folienarten und ihre Einsatzgebiete in der herunterladbaren Gesamtbedienungsanleitung gut beschrieben.

Zu den wichtigen Funktionen gehört auch eine Sicherheitsvorkehrung, die verhindern soll, daß ein Windstoß die Folie vom Teleskop bläst. Passiert das, so bekommt man das Auge vom Okular nicht schnell genug weg und es kommt mit Sicherheit zu irreparablen Augenschäden. Um dies zu verhindern sind an den drei Befestigungen Klettbänder befestigt. Die Gegenstücke zu den Klettbändern sollen auf die Außenseite des Teleskops geklebt werden. Und hier liegt der Hase im Pfeffer.
Ich bin studierter Maschinenbauer und ein versierter Bastler - kein Profihandwerker - nur um das klarzustellen. Somit weiß ich, Klebeflächen müssen „sauber“ sein, sonst gibt’s Probleme.
In diesem Fall löste sich - gerade aufgeklebt - eines der „Haken“-Bänder sofort von seiner Klebefläche. Das heißt, das doppelseitige Klebeband (oder wie auch immer man die Klebeschicht bezeichnen soll) an dem Stück Hakenband löste sich von ihm selbst. Das Sicherheitsbändchen mit dem Stück Hakenband verklettet schwebte frei herum während die Klebefläche fest auf dem Teleskop verblieb. Bei einem zweiten Sicherheitsband geschah dasselbe kurze Zeit später. Sowas darf natürlich nicht geschehen. Ein Sicherheitssystem, welches noch vor dem Hauptsystem versagt hat seine Bezeichnung nicht verdient.

Das Ganze habe ich damit gelöst, daß ich von einer Meterware Hakenband, welches ich zufällig in gleicher Breite vorrätig hatte, ein großzügiges Stück auf das Teleskop geklebt habe. Die alte „Klebefolie“ von dem ursprünglichen Hakenband aber ich übrigens nicht entfernen können. Es klebte so fest am Teleskop wie diese lästigen Preisschilder mancher Artikel aus dem Einzelhandel - nur klebte es eben nicht an seinem Gegenstück, dem Hakenband.

Ich weiß nicht, ob das Stück Hakenband, welches sich bei der Lieferung an jedem Sicherheitsstraps befindet, nun von schlechter (chinesischer?) Qualität ist, oder es schlicht überlagert war. Ich schätze aber einmal, es war von billiger schlechter Qualität als hätten hier gewinnorientierte Entscheidungsträger die Oberhand gehabt. Spart man hier an falscher Stelle?

Ich fand dies wichtig es hier zu erwähnen, nicht daß jemand deshalb sein Augenlicht verliert.
  • Eigentlich alles.
  • Die Befestigung der "Sicherheitsvorkehrung"
0
0
Vielen Dank für Ihre Bewertung. Zunächst möchten wir uns entschuldigen, dass anscheinend die Anleitung bei Ihnen gefehlt hat. Diese liegt normalerweise all unseren Solar-Filtern in gedruckter Form bei.

Zu Ihrer Bemängelung der Sicherheitsvorkehrung: Vorwegnehmend möchten wir sagen, dass Sie natürlich recht haben, dass sich die Klebefolie nicht einfach so von dem Klettband lösen dürfte. Wir bedanken uns für Ihren Hinweis und werden unsere Bestände an Sicherheitsbändern dahingehend nochmal überprüfen und darauf achten, dass diese höchste Qualität haben.

Aber wir möchten in dem gleichen Zuge auch darauf hinweisen, dass die Sicherheitsbänder lediglich eine zusätzliche Sicherung darstellen. Die Hauptsicherung erfolgt über die Gumminoppen, welche so eingestellt werden sollten, dass sich der Filter etwas schwergängig (straff) auf das Teleskop schieben lässt. Probieren Sie das einmal an dem an Ihrem Teleskop montierten Filter aus: Sie werden feststellen, dass er sich nur mit leichtem Kraftaufwand vom Teleskop lösen lässt - äußerst unwahrscheinlich durch einen einfachen Windstoß.

Dennoch haben wir - um ganz sicher zu gehen - natürlich die Sicherheitsbänder zusätzlich entwickelt (im Gegensatz zu allen anderen uns bekannten Herstellern, die gefasste Folien-Sonnenfilter anbieten) und werden hier wie oben geschrieben noch vermehrt darauf acht geben, dass solche Probleme wie von Ihnen beschrieben nicht mehr auftauchen.

Per Post werden wir Ihnen heute die Bedienungsanleitung sowie einen neuen Satz Sicherheitsbänder zusenden.
Reply
Show more comments (-1) Hide comments
Holschä 115/04/2020 25/04/202002:14
  • Rating:
Fast perfekt
Den Filter hatte ich mir für Sonnenbeobachtungen mit meinem Celestron NexStar SC 8SE Gekauft. Am Anfang überlegt man, für was die ganzen Zubehörteile sind, wenn man dann aber die etwas ungenaue Montierungsanleitung kapiert hat, geht’s ganz einfach von der Hand, nach 15 Minuten war er einsatzbereit. Auf den Tubus geklemmt, man sollte darauf achten, dass die Gummistifte etwas strammer am Tubus sitzen, Obst verrutscht der Filter. Die gespannte Folie ist etwas ungleichmäßig in den Rahmen gespannt, das tut der Beobachtungsqualität keinen Abbruch, mit den Klettbändern, die der Verpackung beiliegen, lässt sich der Filter gut an der Tubusöffnung fixieren und schnell und leicht wieder lösen. Es fehlt einzig eine Aufbewahrungstasche, in der man das gute Stück unterbringen kann. Der Filter ist auch für größere und kleinere Teleskopöffnungen einsetzbar, durch Verstellen der Fixierungsstiffte lässt sich der Filter schnell anpassen, von 80-280mm ist schon gewaltig. Man sollte aufpassen, dass man den richtigen Filter bestellt, sonst ruiniert man nicht nur das Teleskop, sondern auch sein Augen, ich habe mir die ASTF-Ausführung bestellt, weil diese Ausführung genau das Richtige für Sonnenbeobachtungen ist. Einzig die Sonnenflecken und die Flares konnte der Filter nicht herbei zaubern, ich werde es demnächst mal mit einem zusätzlichen Farbfilter am Okular ausprobieren. Fazit: ein guter Filter für Sonnenbeobachtungen, allerdings mit Zusatzfiltern am Okular.
0
0
Reply
Show more comments (-1) Hide comments
Alexander 319/11/2019 16/11/201917:41
  • Rating:
Merkur beobachtet mit AstroSolar Teleskop Filter OD 5.0 an Celestron 11"Edge HD
Ich habe am 11.11.2019 das erste mal meinen Celestron 11" EdgeHD mit dem AstroSolar Teleskop Filter OD 5.0 (80mm - 280mm) eingesetzt. Es war schon spannend, wie deutlich die Sonne zu beobachten war, und wie schön und kontraststark der Merkur sich vor der Sonne "geschoben" hat. In der Aufnahme habe ich auch eine Vergrößerung des Merkurs beigelegt, wo man die atmosphärische Dispersion erkennen kann.

Daten:
Teleskop: C11"EdgeHD
Kamera: Nikon Z6,
f=2800 mm
  • Praktisch, durchdacht, stabil, sehr gute Qulität
0
0
Reply
Show more comments (-1) Hide comments
Wolfgang 253/09/2019 11/09/201912:08
  • Rating:
Schneller Erfolg
Einfache, schnelle Montage, funktioniert einwandfrei.
Ich habe mir das Filter für den Merkurtransit bestellt (die Nächte sind bei mir zur Zeit ganz schlecht). Und da fliegt mir bei der Anprobe doch glatt ein Flugzeug vorbei - siehe Bild. Allein für diesen Moment hat sich das schon rentiert...
1
0
Reply
Show more comments (-1) Hide comments
FLU 248/09/2019 06/09/201914:19
  • Rating:
Sicherheit geht vor
Die gefasste ASTF Sonnenfolie ist ein wichtiger und verlässlicher Schutz bei der Sonnen beobachtung!
Gut zu montieren und wirklich verliersicher anzubringen.
  • durchdachte Konstruktion, gute Installationsanleitung
  • keine Aufbewahrungsmöglichkeit während Nutzungspausen
1
0
Reply
Show more comments (-1) Hide comments
Louis 79/03/2019 21/03/201913:36
  • Rating:
Sichere Sonnenbeobachtung
Schnelle Lieferung, gute Verpackung! Sehr gute Verarbeitung und unproblematische Anbringung am Teleskop! So ist die Betrachtung der Sonnenflecken eine wahre Freude!
  • Die sichere Anbringung am Teleskop!
  • Leider nichts zu kritisieren!
1
0
Reply
Show more comments (-1) Hide comments
Ulf W. 269/09/2017 27/09/201705:24
  • Rating:
Das Produkt erfüllt völlig die Erwartungen
Der Zusammenbau gestaltete sich etwas schwierig, das Ergebnis aber war überzeugend.
3
0
Reply
Show more comments (-1) Hide comments
Jens Mueller 143/05/2016 23/05/201609:10
  • Rating:
ASTF am 11 Zoll CPC
Der Zusammenbau gestaltete sich etwas fummlig, das Ergebnis aber war überzeugend.
0
0
Reply
Show more comments (-1) Hide comments
Marcel Fontaine 309/11/2016 05/11/201609:17
  • Rating:
Very satisfied of the filter - but also of Baader'
I have purchased this Astrosolar filter to observe the transit of Mercury, and it was a very positive experience. The filter was easy to assemble, it fit very securely on my refractor (a Takahashi 128) and the observation was excellent : a sharp image of the Sun, very comfortable for the eyes, a detailed view of a large sunspot and the magnificent transit of the tiny black circle of the little planet.
I am looking forward to observing the Sun regularly (Belgian clouds permitting !) with this valuable new addition to my equipment.
But I also want to thank Baader-Planetarium for their very positive cooperation following my order.
I had asked if they could assure me that the filter would be delivered in time for the Mercury transit (even a few days before to let me assemble the filter and get used to it); the answer was affirmative if I could order and pay right away. This I tried to do. My order went through with no problem, but to my surprise, Paypal refused my payment with my usual credit card ! I tried again and again, struggling in vain to understand the reason, but it was hopeless and there was no way to get a direct explanation from Paypal. I told Baader about this problem and that spontaneously told me that due to the little time left before the transit, they would still send me the filter right away and ask me to pay the invoice by bank transfer, after delivery. Two days later, from Germany to Belgium, I had received the filter, which I paid by bank transfer (the explanation of my credit card problem came later). I am very thankful for this, especially as I was a first-time customer.
1
0
Reply
Show more comments (-1) Hide comments
Dan Cottle 278/10/2016 05/10/201609:16
  • Rating:
Excellent - used to successfully observe the Tran
This is a useful filter for observing the Sun. It requires very little assembly and is a secure fit over our Meade LX90 10 inch telescope with the provided velcro fastenings. As with other solar filters nothing is visible unless the telescope is pointed directly at the Sun – it is too dark for any other purpose. It does make it very easy to see sunspots, some surface detail and our primary use which was the transit of Mercury.
Very satisfied.
1
0
Reply
Show more comments (-1) Hide comments
