Fragen und Antworten zum Produkt
Haben Sie eine Frage zu diesem Produkt? Dann möchten wir bitten zunächst die vorhandenen Fragen und Antworten durchzusehen, mit großer Wahrscheinlichkeit wurde Ihre Frage bereits beantwortet und Sie erhalten auf diese Weise die gewünschte Information sehr viel schneller. Oftmals lohnt sich auch ein Blick auf die englische Produktseite wo teils weitere Fragen/Antworten stehen.
Ihre Fragenthematik ist nicht dabei? Dann klicken Sie bitte auf den Button "Frage stellen".
Sortieren nach
Wenn ich die Barlowlinse vom Hyperion Universal Zoom Mark IV einsetze, ist der Weg zum justieren für den 2" BDS-RT Baader Diamond Steeltrack zu kurz (man mus es an in den Fingern halten, dann wird es langsam sichtbar). Kann ich mit der ClickLock 2" Verlängerung 47mm das Problem lösen oder haben Sie einen besseren Vorschlag? Bitte um Vorschläge.
MfG Peter Gwosdz
MfG Peter Gwosdz
Frage von: Peter Gwosdz am 12.07.2017 20:51:00 | 1 Antwort(en)
Gibt es eine Baader Clicklock Klemme mit M48 Innengewinde?
An meinem C11 EHD mit dem Optec Reducer sitzt ein Optec Adapter auf M48 Aussengewinde. Ich benutze gern die Baader ClickLock-Klemmen und würde gern eine an das M48 Außengewinde adaptieren. Ihre Baader 2" Klemme mit 47mm Verlängerung hat ein M48 Innengewinde, leider ist sie zu lang für den Abstand Reducer – CCD. Jetzt zu meiner Frage:
Wenn ich die Klemmen-Verlängerung abschraube/entferne, hat die Klemme auch eine M48 Innengewinde, so dass ich sie direkt auf den M48 Aussengewinde anschrauben kann? Falls nicht gibt es eine Lösung wie man eine Klemme an M48 befestigt (Max. Gesamtlänge 55mm)?
An meinem C11 EHD mit dem Optec Reducer sitzt ein Optec Adapter auf M48 Aussengewinde. Ich benutze gern die Baader ClickLock-Klemmen und würde gern eine an das M48 Außengewinde adaptieren. Ihre Baader 2" Klemme mit 47mm Verlängerung hat ein M48 Innengewinde, leider ist sie zu lang für den Abstand Reducer – CCD. Jetzt zu meiner Frage:
Wenn ich die Klemmen-Verlängerung abschraube/entferne, hat die Klemme auch eine M48 Innengewinde, so dass ich sie direkt auf den M48 Aussengewinde anschrauben kann? Falls nicht gibt es eine Lösung wie man eine Klemme an M48 befestigt (Max. Gesamtlänge 55mm)?
Frage von: Leszek P. am 24.10.2016 20:14:00 | 1 Antwort(en)
Frage zur Einstecktiefe von 2” Okularen in Clicklock Adapter:
Ich habe ein Explore Scientific 30mm 82° Okular mit 2” Steckhülse. Die Einstecktiefe der Hülse beträgt 39mm.
Teleskopseitig habe ich ein Explore Scientific M54x0.75 Gewinde bzw einen T2 und einen M48 Adapter zur Verfügung. Ich habe ca 59mm Lichtweg zu Überbrücken.
Wenn ich die technischen Zeichnungen richtig verstehe, ist beim T2 und bei S52 Clicklock Adapter die maximale Einstecktiefe 30mm. Gibt es eine Kombination aus Clicklock-Adapter und Abstands-Ringen, die die Verwendung des ES 30mm erlaubt und ein M54x0.75 oder T2 Gewinde am anderen Ende hat?
Ich habe ein Explore Scientific 30mm 82° Okular mit 2” Steckhülse. Die Einstecktiefe der Hülse beträgt 39mm.
Teleskopseitig habe ich ein Explore Scientific M54x0.75 Gewinde bzw einen T2 und einen M48 Adapter zur Verfügung. Ich habe ca 59mm Lichtweg zu Überbrücken.
Wenn ich die technischen Zeichnungen richtig verstehe, ist beim T2 und bei S52 Clicklock Adapter die maximale Einstecktiefe 30mm. Gibt es eine Kombination aus Clicklock-Adapter und Abstands-Ringen, die die Verwendung des ES 30mm erlaubt und ein M54x0.75 oder T2 Gewinde am anderen Ende hat?
Frage von: Alexander S. am 15.11.2018 18:25:00 | 1 Antwort(en)
Ich habe zwei ClickLock-Klemmen die unterschiedliche "Klackertöne" - hell und dumpf - haben.
Um die Klemme ordentlich am OAZ zu verschrauben, habe ich die Klemme ohne eingestecktes Zubehör satt aufgeschraubt. Der ClickLock-Mechanismus hat beim "Verschließen" eine Endstellung, die aber beim Festschrauben am OAZ etwas überschritten, also leicht überdreht wurde. Beide ClickLock-Klemmen klingen leicht verschieden: Die eine hat einen helleren "Klackerton", die andere eher einen dumpfen. Kann bei einmaligen "Überdrehen" etwas an der Mechanik kaputtgehen? Beide Klemmen funktionieren eigentlich so, wie sie sollten. Die Verarbeitung ist erstklassisch wie auch die Unterstützung vom Baader-Team und ich bedanke mich schon jetzt für die Antwort.
Liebe Grüße,
Robert
Um die Klemme ordentlich am OAZ zu verschrauben, habe ich die Klemme ohne eingestecktes Zubehör satt aufgeschraubt. Der ClickLock-Mechanismus hat beim "Verschließen" eine Endstellung, die aber beim Festschrauben am OAZ etwas überschritten, also leicht überdreht wurde. Beide ClickLock-Klemmen klingen leicht verschieden: Die eine hat einen helleren "Klackerton", die andere eher einen dumpfen. Kann bei einmaligen "Überdrehen" etwas an der Mechanik kaputtgehen? Beide Klemmen funktionieren eigentlich so, wie sie sollten. Die Verarbeitung ist erstklassisch wie auch die Unterstützung vom Baader-Team und ich bedanke mich schon jetzt für die Antwort.
Liebe Grüße,
Robert
Frage von: Robert Zebahl am 28.11.2019 17:42:00 | 1 Antwort(en)
An meinem C8EHD Tubus verwende ich einen Click Lock. Gibt es eine Möglichkeit einen Off-Axis Guider fix mit einem Click Lock zu adaptieren. finde keinen passenden Click Lock. Darum die Frage: wechsle zwischen Foto und Visuelle Beobachtungen hin und wider ab.
Frage von: Alessandro P. am 31.03.2021 18:45:00 | 1 Antwort(en)
Sie schreiben auf Ihrer homepage / Zitat: "Folgende 2" Baader ClickLocks sind erhältlich:
#2956242 M42i x 0,75-ClickLock (Astro T-2 System)"
Frage: mit einem vorgelagertem Adapter M44x1 auf T-2a (#13),
kann ich damit 2"- Okulare verwenden? - Reicht der Durchlass? / Mit freundlichen Grüßen
#2956242 M42i x 0,75-ClickLock (Astro T-2 System)"
Frage: mit einem vorgelagertem Adapter M44x1 auf T-2a (#13),
kann ich damit 2"- Okulare verwenden? - Reicht der Durchlass? / Mit freundlichen Grüßen
Frage von: Michael Zschech am 03.10.2018 21:48:00 | 1 Antwort(en)
Poštovanje
koja clicklock stezaljka je prikladnija za CPC 11 GPS...
2956220 SC / HD (2 ") -Clicklock (5" SC, 6 "SC / HD, 8" SC / HD i 9¼ "SC) , ILI 2956233 SCL (3,3 ") -ClickLock (9¼" HD, 11 "SC / HD i 14" SC / HD).
Hvala na odgovoru
koja clicklock stezaljka je prikladnija za CPC 11 GPS...
2956220 SC / HD (2 ") -Clicklock (5" SC, 6 "SC / HD, 8" SC / HD i 9¼ "SC) , ILI 2956233 SCL (3,3 ") -ClickLock (9¼" HD, 11 "SC / HD i 14" SC / HD).
Hvala na odgovoru
Frage von: Damir am 26.12.2020 17:03:00 | 1 Antwort(en)
Ich habe einen TS Zenitspiegel mit 2" Okularklemme, möchte aber die Okularklemme mit einem Baader Click Lock austauschen, dazu brauche ich aber einen Click Lock mit M48 Aussengewinde, so wie ich aber gesehen habe, haben Sie nur einen mit M48 Innengewinde? gibt es eins mit Aussengewinde?
Noch eine Frage: ich habe einen Bresser MC 152 mit Hexafoc, würde gerne am Hexafoc OAZ auch eine Click Lock anbringen, wann kommt der Click Lock für den Hexafoc? So wie ich gesehen habe kommt was aber da steht "coming soon"?
Noch eine Frage: ich habe einen Bresser MC 152 mit Hexafoc, würde gerne am Hexafoc OAZ auch eine Click Lock anbringen, wann kommt der Click Lock für den Hexafoc? So wie ich gesehen habe kommt was aber da steht "coming soon"?
Frage von: Marco Ferrari am 17.12.2018 19:56:00 | 1 Antwort(en)
Ich habe einen Refraktor von APM (Apo Super ED 106 - 700 ) Hierfür möchte ich gerne am Auszug eine ClickLock Okularklemme haben. Wenn ich den jetzt befindlichen Okularklemmenteil mit drei Klemmschrauben abnehme, messe ich den Gewindeaußenteil an Auszug mit exakt 74 mm, und den dazugehörigen Okularklemmteil mit einem Innengewindemaß von 73 mm im Diameter. Dieser Klemmteil nimmt 2" Okulare auf ( mit Adapter auch für 1,25" ). Gibt es für diesen Refraktor die passende ClickLock Okularklemme von Baader? Für die Beantwortung meiner Fragen bedanke ich mich im Voraus und verbleibe mit freundlichen Grüßen Heinz Schwalbe
Frage von: Heinz Schwalbe am 11.09.2017 11:57:00 | 1 Antwort(en)
An mein Skywatcher Skyliner Flextube 10" mit Lacerta 1:10 Micro-Untersetzung möchte ich ihre Baader 2" ClickLock Okularklemme montieren. Ich verwendete den ES Koma Korrektor und Okulare in 2".
Welcher ist der richtige?
Welcher ist der richtige?
Frage von: Ramon Berger am 29.03.2019 21:13:00 | 1 Antwort(en)
Ich habe ein Intes MK-66. Ich möchte die aktuelle Klemme durch eine Baader Click-Lock ersetzen. Das Gewinde hat laut meiner Messung einen Durchmesser von 50,5mm und die Gewindesteigung beträgt 1mm. Welche Klemme passt hier?
Frage von: Sebastian am 22.02.2021 17:25:00 | 1 Antwort(en)
Mit welchen Adaptionen werde ich Probleme mit dem Backfokus bekommen? Okulare, Herschelprisma, Kamera? Ich habe mir einen Clicklock bestellt, um den original Anschluss an meinem Vixen ED Apo 81x625 zu ersetzen.
Grüße
Thomas
Grüße
Thomas
Frage von: Thomas Hagelstein am 10.11.2021 06:25:00 | 1 Antwort(en)
Ich habe festgestellt das ich mit meinem Baader Click Lock M54x 1 nicht weit genug in den OAZ komme beim fokussieren. Es fehlt nicht viel, ich müsste allerdings noch etwas weiter rein. Der Click Lock stößt aber sozusagen am OAZ an. Ich habe eine Dslr mit T2 Ring, den Baader MPCC II Komakorrektor und darauf einen Baader UHC S Filter im OAZ eines SW 130/650 PDS. Könnte ein kurzbauender T2 Ring Abhilfe schaffen oder bin ich da gedanklich auf dem Holzweg?
Frage von: Henning Brand am 02.07.2021 08:37:00 | 1 Antwort(en)
Gibt es ein Clicklock Verlängerungsstück damit ich den SC-Anschluss für #2956220 SC / HD-Clicklock (6", 8", 9¼" SC und EdgeHD) zum Teleskop um ca 13 mm verlängern könnte -
damit ich die gleiche Länge habe um das T-Stück von Celestron fürs Edge HD 8" und Reducer zu ersetzen? Mein Ziel ist es den vollen 47 mm innendurchmesser, duchgehend bis zum Sensor, zu bekommen (M48 Innen) wobei ich den Protective T-Ring benutzen will. Ansonsten brauche Ich ein 2" Verlängerungsstück von 27 mm Länge aber diese länge gibt es nicht.
damit ich die gleiche Länge habe um das T-Stück von Celestron fürs Edge HD 8" und Reducer zu ersetzen? Mein Ziel ist es den vollen 47 mm innendurchmesser, duchgehend bis zum Sensor, zu bekommen (M48 Innen) wobei ich den Protective T-Ring benutzen will. Ansonsten brauche Ich ein 2" Verlängerungsstück von 27 mm Länge aber diese länge gibt es nicht.
Frage von: Ernest Joyner am 15.08.2017 19:46:00 | 1 Antwort(en)
Gibt es eine Baader ClickLock Klemme mit SC Außengewinde?
Ich möchte diese Klemme an einen vorhandenes Zenitprisma anbauen, ohne den optischen Weg zu verlängern. Der abschraubbare Okularhalter meines Prismas hat ein SC Außengewinde
Ich möchte diese Klemme an einen vorhandenes Zenitprisma anbauen, ohne den optischen Weg zu verlängern. Der abschraubbare Okularhalter meines Prismas hat ein SC Außengewinde
Frage von: Fricke, Ulrich am 08.06.2018 16:56:00 | 1 Antwort(en)
Welchen clicklock brauche ich zum anschluss an einen Starwave refractor, 152mm F/5,9 mmit einem 3" crayford focuser ? Ich möchte den größtmöglichen anschluß damit ich auch full frame cameras für AP nutzen kann und somit . Eventuell mit einem Reducer/flattener von Ihnen, bitte um beratung.
Frage von: Ernest Joyner am 16.04.2017 18:54:00 | 1 Antwort(en)
- Beschreibung
-
Details
Das Baader ClickLock®-System (1¼" / 2") in der Übersicht
Noch nie wurde eine Okularaufnahme für die Amateurastronomie so aufwendig gefertigt.
Schwerste getestete Last: komplettes C14 mit angeschraubter SCL 2" ClickLock-Klemme und einem 2" ClickLock Zenitspiegel mit Scopos 30mm Extreme Okular. Achtung: nicht zur Nachahmung empfohlen!
Die Baader ClickLock (1¼" / 2") ist eine passgenaue, sehr massive Okularklemme ohne Klemmschrauben (!). Eingesteckte Okulare / CCD-Kameras u. ä. sitzen verdrehsicher und werden trotzdem nicht verkratzt! Mit einer kleinen Drehung um 20° wird jedes Okular bombenfest geklemmt.
Sie werden Okulare und Webcams nie mehr anders klemmen (und fokussieren) wollen!
Unsere ClickLock Klemmen bestehen aus sieben präzisionsgefrästen Bauteilen, welche einen höchst effektiven Haltemechanismus ergeben, der jedes 1¼" / 2" Okular sicher hält.. Die Klemme ist in der Herstellung sehr aufwendig zu montieren, der Preis erscheint daher zunächst hoch für eine Klemmvorrichtung. Wenn man jedoch die Präzision, Benutzerfreundlichkeit und Stabilität berücksichtigt, ist sie ihr Geld mehr als wert.
Sie müssen unsere ClickLock Klemmen nicht anziehen “bis das Blut herausläuft”, denn das mechanische Prinzip stammt aus dem professionellen Maschinenbau. So arbeitet auch die Werkzeugaufnahme bei modernen CNC-Fräszentren. Durch geschickte Nutzung der Hebelkräfte wird das Anzugsmoment vielfach verstärkt. Der eingesteckte Gegenstand wird wie mit einem Schnellspannfutter an drei Seiten gehalten und kann dadurch keinerlei Kippbewegungen mehr ausführen.
Details zum 2" ClickLock-System
Beispiel eines Umbaus von Standard 2" Klemme auf 2" ClickLock KlemmeDie Wirkung und Stabilität der ClickLock Mechanik wurde mit Hilfe der 1¼" ClickLock-Klemme jahrelang getestet.
Das 2" ClickLock System ist mechanisch noch wesentlich massiver konstruiert.- eine 20° Drehung durch leichten Druck auf den Drehhebel reicht aus um alles 2" Zubehör absolut sicher und fest zu fixieren.
- Die bisher schwerste getestete Last ist ein komplettes C14 mit angeschraubter SCL Klemme und einem 2" Click Lock Zenitspiegel mit Scopos 30mm Extrem Okular. Dabei wurde das C-14 an dem Okular angehoben. Wir weisen ausdrücklich darauf hin, dass dieser Testaufbau nicht zur Nachahmung empfohlen wird.
- Ratschenfunktion - zeigt akustisch und haptisch die Position der Klemmung an. So erkennt man auch im Dunklen und ohne Hinsehen ob die Klemme geöffnet oder geschlossen ist.
- massiver Spannring - hält teuerstes Zubehör absolut sicher und ohne Kratzer und Druckstellen zu verursachen.

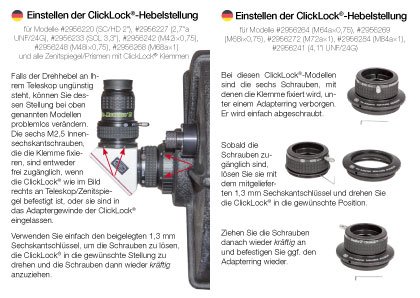

- die Position des Drehhebels ist durch 6 Kamera-Schlitzschrauben, bzw durch 6 Inbusschrauben mit Sechskant-Schlüssel einstellbar um die CL-Klemmen für Links- und für Rechtshänder optional nutzbar zu machen.
- CL-Klemmen - lieferbar für viele Teleskopsysteme. Umfangreiches Sortiment an Klemmen ermöglicht das Nachrüsten der Baader 2" ClickLock-Klemmung an vielen Teleskopen.
- Die ClickLock Klemme für Ihr Teleskop ist nicht dabei? Dann beantworten Sie hier ein paar Fragen zu Ihrem Teleskop/Okularauszug und wir werden eine Herstellung in Erwägung ziehen.
Mit der 2" Clicklock Klemme können Sie unter anderm auch Ihren 2" Maxbright Spiegel (oder das 2" Universal-Prisma) auf das Clicklock System umrüsten. Einfach die alte 2" Klemme abschrauben und die neue 2" Clicklock Klemme anschrauben.
Anwendungsbeispiele zur 2" ClickLock Klemme
Weitere Informationen
-

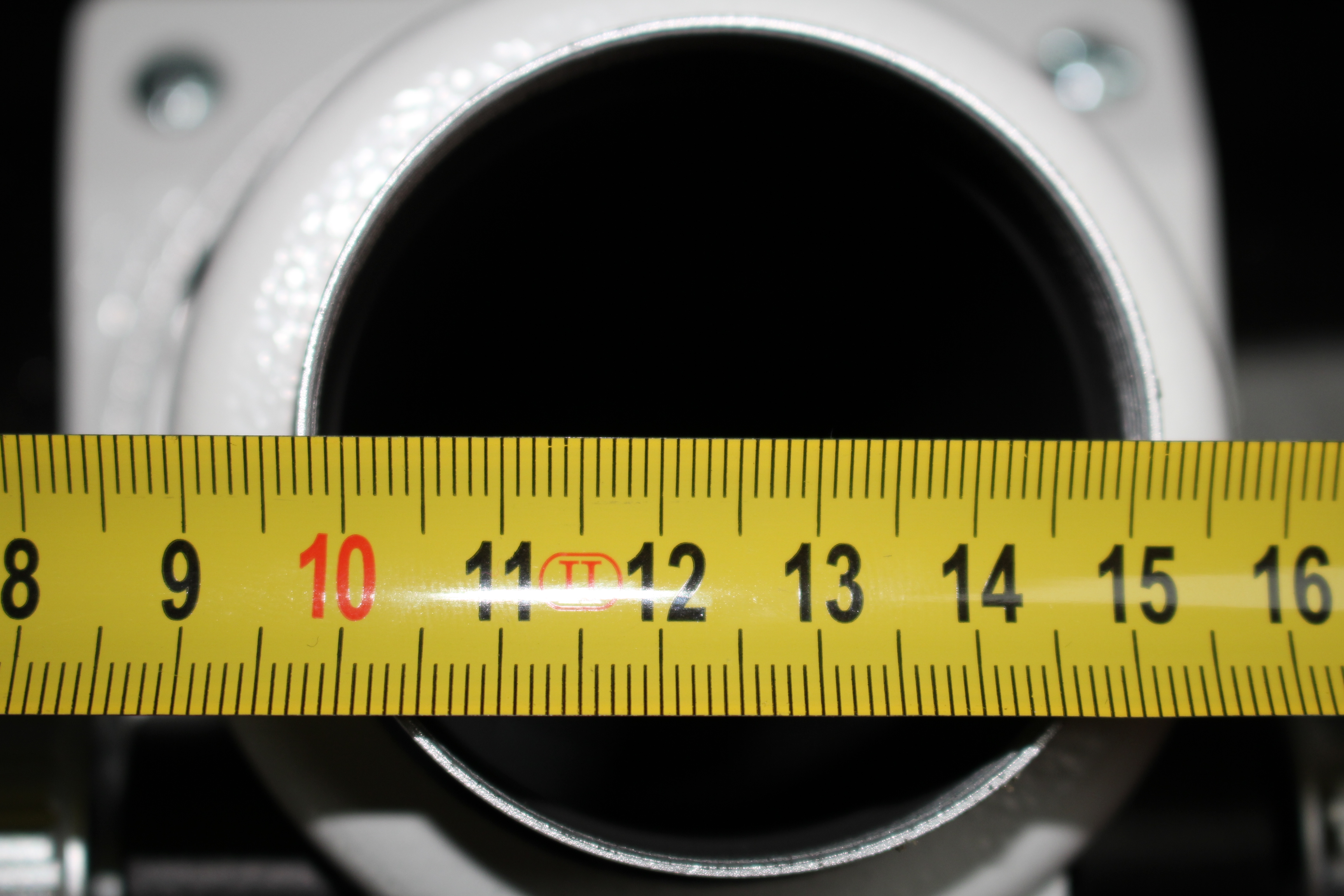

ClickLock- 2" Klemmung für Ihr Teleskop
Sehr geehrter Sternfreund, vielen Dank für Ihr Interesse an unseren Baader 2" ClickLock Okularklemmen (von T-2 bis 4,1") (verschiedene Versionen / Varianten erhältlich) . Wir freuen uns sehr, dass Sie diesen Klemmanschluss als lohnende Anschaffung für Ihr Teleskop ansehen. Möglicherweise bieten wir noch keine ClickLock-Klemme für Ihr Teleskopsystem an. Wir sind jedoch bemüht, in Zukunft noch weitere Adapter zu fertigen – benötigen dazu jedoch stets unten folgende Informationen. Danke wenn Sie bei Interesse das untenstehende Formular aufüllen und absenden. Dies wird uns die Entscheidung für die am meisten nachgefragten Adapterlösungen sehr erleichtern. Wir können leider noch keine konkreten Zusagen zur Verfügbarkeit machen aber Sie können sicher sein, dass wir unsere Klemmvorrichtung sehr gerne an möglichst vielen Teleskopen im Einsatz haben möchten. Name Vorname Nachname E-Mail* Anschlussgewinde Ihres Teleskops*InnengewindeAußengewindeIst Ihr vorhandenes Anschlussgewinde am Teleskop (oder an Ihrem Fokussiertubus) ein Innen-oder Aussengewinde? Gewindedurchmesser an den die Clicklock-Klemme angeschraubt werden soll* Gemessener Gewindedurchmesser in Millimetern, siehe Abbildung rechts. Gewindebezeichnung Vermutete Bezeichnung - z.B. M68 für Zeiss - für den Anschluss an Ihrem Teleskop (welche Bezeichnung gibt der Hersteller an?) Gewindesteigung* Für die Ermittlung der Steigung siehe Abbildung rechts. Dies ist mit die wichtigste Angabe - alternativ wäre es möglich Standardteile von anderen Drittlieferanten...
Zusatzinformation
| Technische Daten noch nicht spezifiert | Please choose product variant from dropdown above to see technical data of your chosen product |
|---|
FAQ
-
Bitte zum aufklappen auf Titel klicken oder alle FAQs auf-/zuklappen
-
Englisch: ClickLock-Klemme dreht sich am Gewinde
Frage im Detail (Englisch):
I just received a Baader 2" Clicklock TAK-adapter M72. After a few uses it's spinning where it shouldn't. If I hold the inside on the bottom near where it threads onto the scope it works. Can you tell me what to do? Can I repair it?
Answer:
This might be a mistake done here during assembly. Please try this fix. If it does not help please return the Clicklock clamp to us or to your dealer, we apologizie.
Actually the 2"/M72 ClickLock is consisting of the M68 ClickLock and the Adapter M68/M72. There are 6x M2.5 screws underneath the M68/M72 Adapter. These prevent the M68 thread from rotating. It seems that they where not properly tightened. If you grab the very small outer ring on the ClickLock which is part of the M68 Adapter, and remove the M72 Adapter, then you can fasten the M2.5 screws. We hope this helps.
