Fragen zum Produkt
What's the actual size of your 2" filters in "mm" with and without frame/ring? What step down adapter is suggested from a 52 mm to "-- mm"?
Frage von: Waqas Ahmad am 10.10.2016 19:54:00 | 1 Antwort(en)
Our largest cell mounted filters measure 2" (50.8mm) in mechanical diameter (having a metric thread of M48). The optical clear aperture is 46 mm. In order to ease the adaptation of our 2" filters onto most camera lenses, we do produce a 2" filter-holder, to convert from the ASTRO-2" Standard (M48) into a more common photo-standard of SP54 mm ("SP"means this is not a metric thread).
For adapting any cell mounted Baader 2 inch Filter onto a camera lens with 52mm front filter thread you will need:
#2408166 Baader DSLR 2" Filter-Holder M48 / SP54: https://www.baader-planetarium.com/en/baader-dslr-2%22-filter-holder-m48sp54.html
#2958052 Baader Lens-Adapter-Ring SP54 / M52: https://www.baader-planetarium.com/en/baader-hyperion-dt-ring-sp54m52-for-dtadapter-iiandiii-and-hyperion-eyepieces.html
Based on the SP54 thread, we offer many more adapters for various camera threads, our so-called Hyperion DT-rings. https://www.baader-planetarium.com/en/catalogsearch/result/?q=sp54
For adapting any cell mounted Baader 2 inch Filter onto a camera lens with 52mm front filter thread you will need:
#2408166 Baader DSLR 2" Filter-Holder M48 / SP54: https://www.baader-planetarium.com/en/baader-dslr-2%22-filter-holder-m48sp54.html
#2958052 Baader Lens-Adapter-Ring SP54 / M52: https://www.baader-planetarium.com/en/baader-hyperion-dt-ring-sp54m52-for-dtadapter-iiandiii-and-hyperion-eyepieces.html
Based on the SP54 thread, we offer many more adapters for various camera threads, our so-called Hyperion DT-rings. https://www.baader-planetarium.com/en/catalogsearch/result/?q=sp54
Antwort von: Baader Web Team (Admin) am 11.10.2016 17:08:00
Frage von: Anders G. am 20.09.2017 12:55:00 | 1 Antwort(en)
Our 1.25" filters have a M28.5 male (and M28.5 front female) thread / our 2" filters have a M48 male (and M48 front female) thread
Both thread sizes come with our proprietary pitch - which is not the same for the female and male threads.
This is our own proprietary "emergency solution" for uniting a world were manufacturers all over the world copy from each other - to the point that there are almost a dozen different pitches in use for male and female threads. Traditionally US-companies used to do a UNF-based pitch and the rest of the world went for metric threads - but these do vary from 0.5 to 0.75.
For this reason it does not make sense to publish our non standard pitch because our pitch is made to cope with all existing metric and US-pitch standards - and as said - our solution has evolved from sheer necessity. It is a mixture of a queer pitch and under-/over-dimensioning . We will not want to declare this as a standard and get bashed up for it. It works for us and is a result of 20 years adaptation to fit our filters onto all crazy threads we have seen. And inspite of this - every now and then there comes another "dragonboat-eyepiece" were even our filters may not fit...
Both thread sizes come with our proprietary pitch - which is not the same for the female and male threads.
This is our own proprietary "emergency solution" for uniting a world were manufacturers all over the world copy from each other - to the point that there are almost a dozen different pitches in use for male and female threads. Traditionally US-companies used to do a UNF-based pitch and the rest of the world went for metric threads - but these do vary from 0.5 to 0.75.
For this reason it does not make sense to publish our non standard pitch because our pitch is made to cope with all existing metric and US-pitch standards - and as said - our solution has evolved from sheer necessity. It is a mixture of a queer pitch and under-/over-dimensioning . We will not want to declare this as a standard and get bashed up for it. It works for us and is a result of 20 years adaptation to fit our filters onto all crazy threads we have seen. And inspite of this - every now and then there comes another "dragonboat-eyepiece" were even our filters may not fit...
Antwort von: Baader Web Team (Admin) am 22.09.2017 13:43:00
- Weitere Informationen
-
Weitere Informationen
-

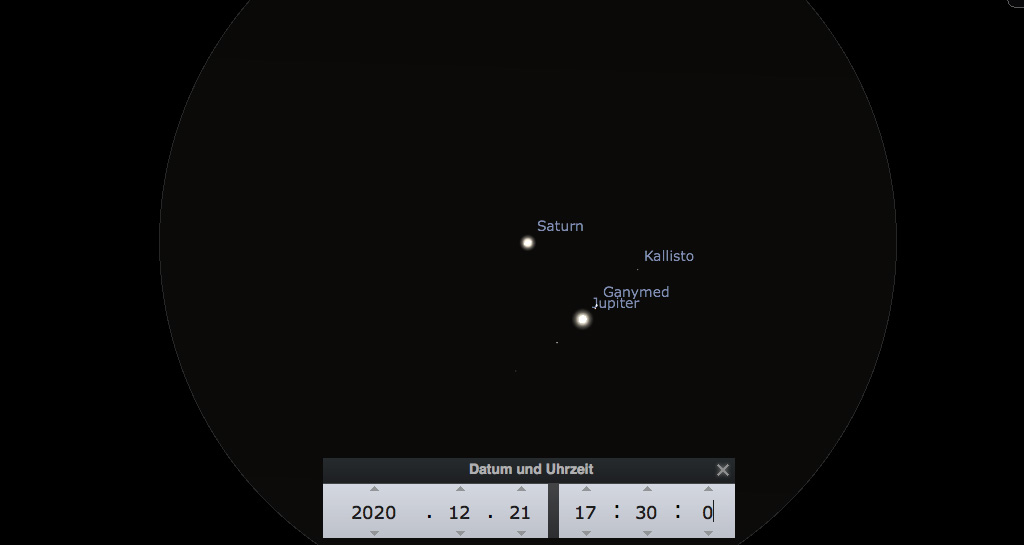

Der nächste Weihnachtsstern kommt
