Beispielanwendung für den fotografischen Einsatz
In der letzten Zeit wurden wir ein paar Mal gefragt, wie man den Baader UFC mit einer DSLR und einem Weitfeld-Refraktor verwendet. Daher wollen wir hier einmal ein paar mögliche Konfigurationen zeigen.

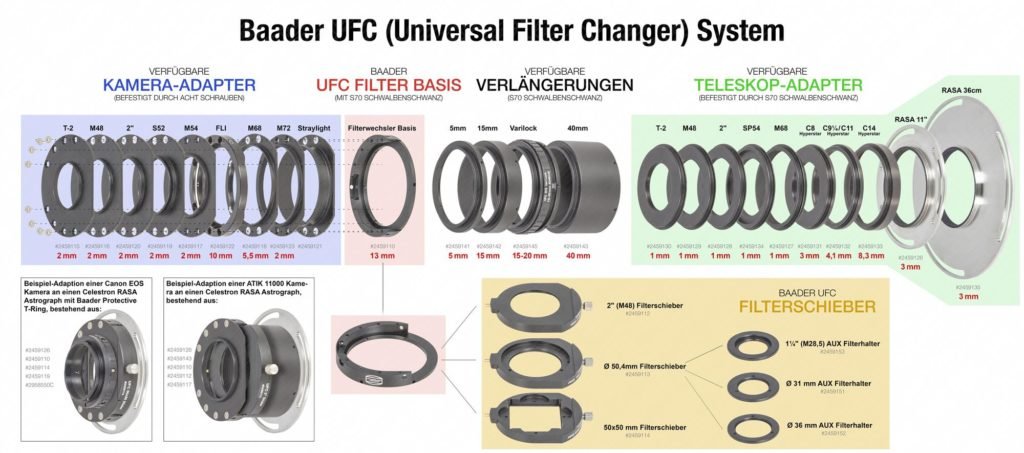

Baader UFC Filter System - Übersichtsdiagramm
Fangen wir auf der Teleskopseite an.
Bei allen Anfragen, die uns erreichten, hatte das Teleskop einen 2"-Okularauszug. Die UFC-Basis (an die alles aus dem UFC-System angeschlossen wird) hat teleskopseitig eine S70 Ringschwalbe.
Das UFC-Übersichtsdiagramm oben zeigt uns den Baader UFC S70 / 2" UNF (w) Teleskop-Adapter (Bauhöhe: 1 mm) (#2459128 , € 25) , mit dem das 2"/SC Außengewinde genutzt werden kann. Mehr über die teleskopseitige Adaption finden Sie in unserem Blog-Beitrag: die teleskopseitigen UFC-Adapter.

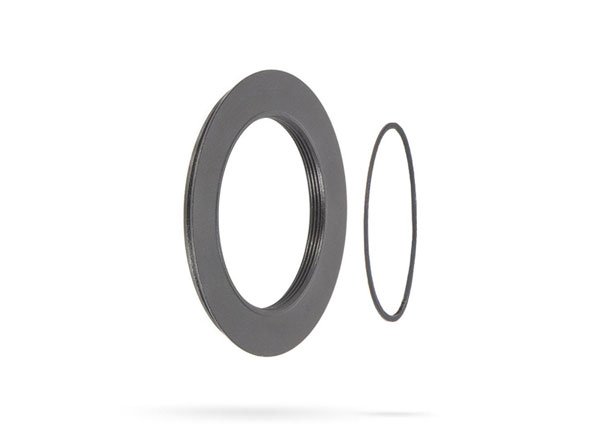

Baader UFC S70 / 2" UNF (w) Teleskop-Adapter (Bauhöhe: 1 mm) (#2459128 , € 25)

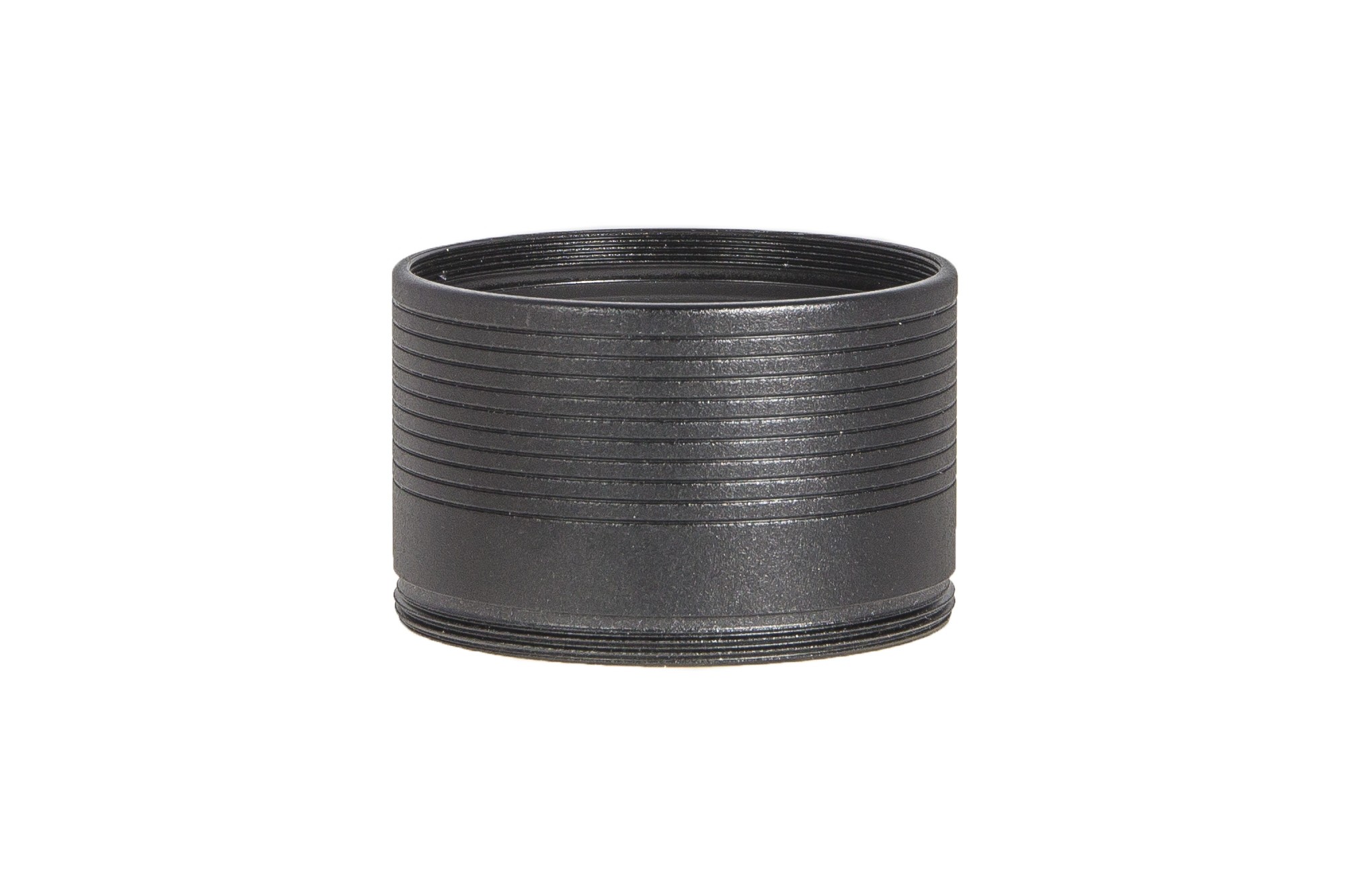

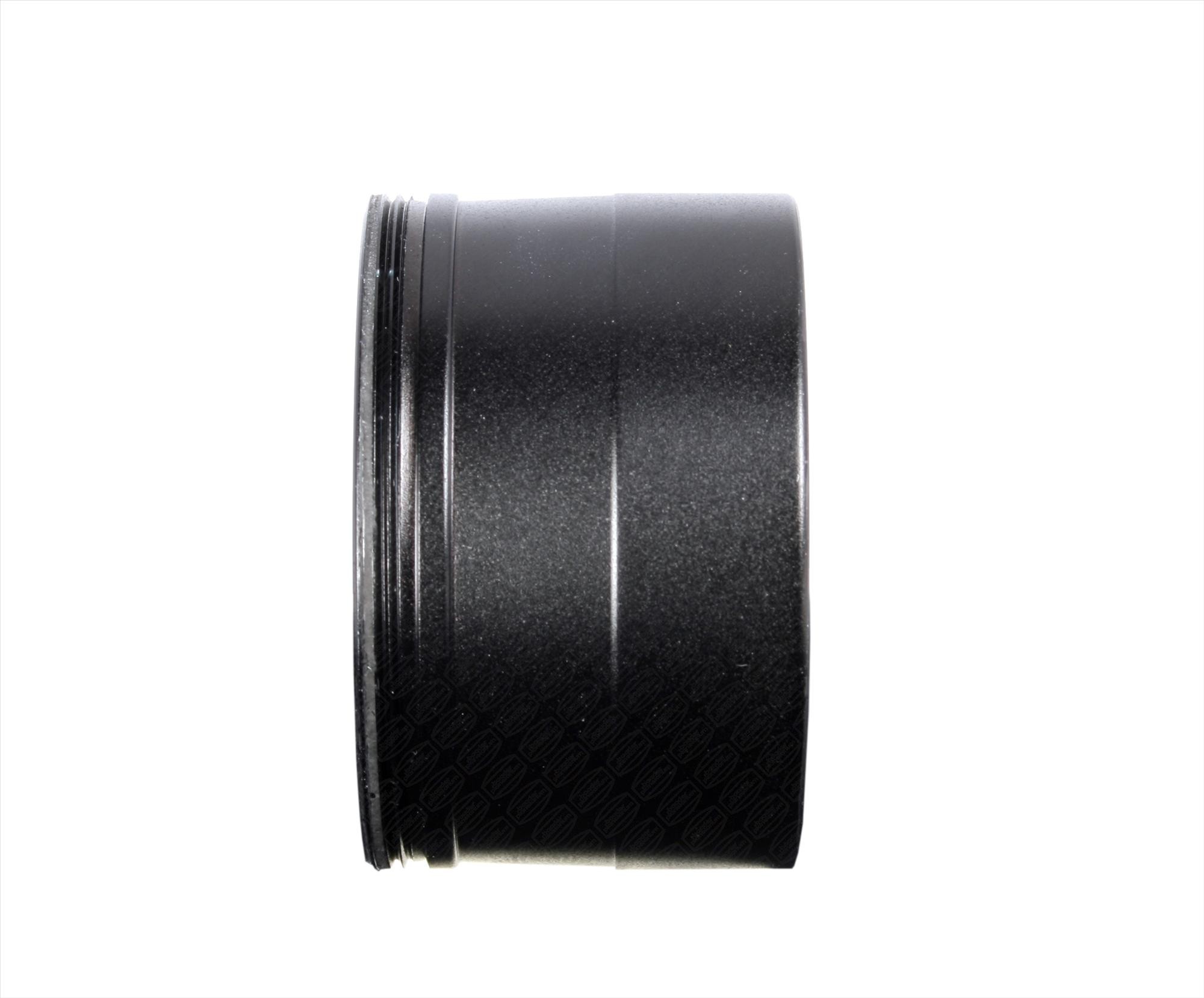

2" Safety-Kerf Steckhülse - ultrahart (T-2 Bauteil #19A) (#2408156 , € 43)

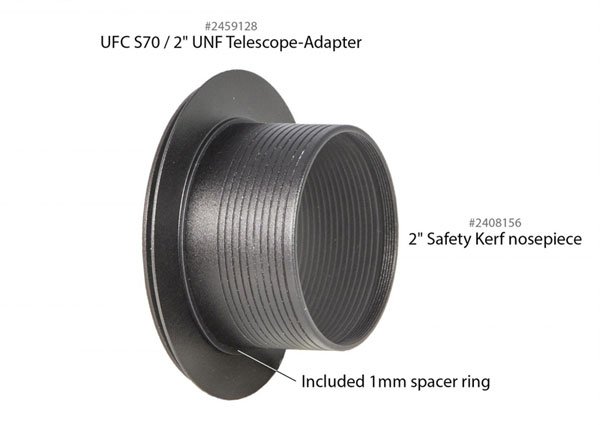

Das nächste Bild zeigt die letztere Steckhülse am UFC S70 2"/SC Adapter. Mit jeder dieser beiden Hülsen passt der UFC ganz normal in ein Teleskop mit 2" Okularauszug.
UFC S70 2"/SC Adapter mit 2" Steckhülse

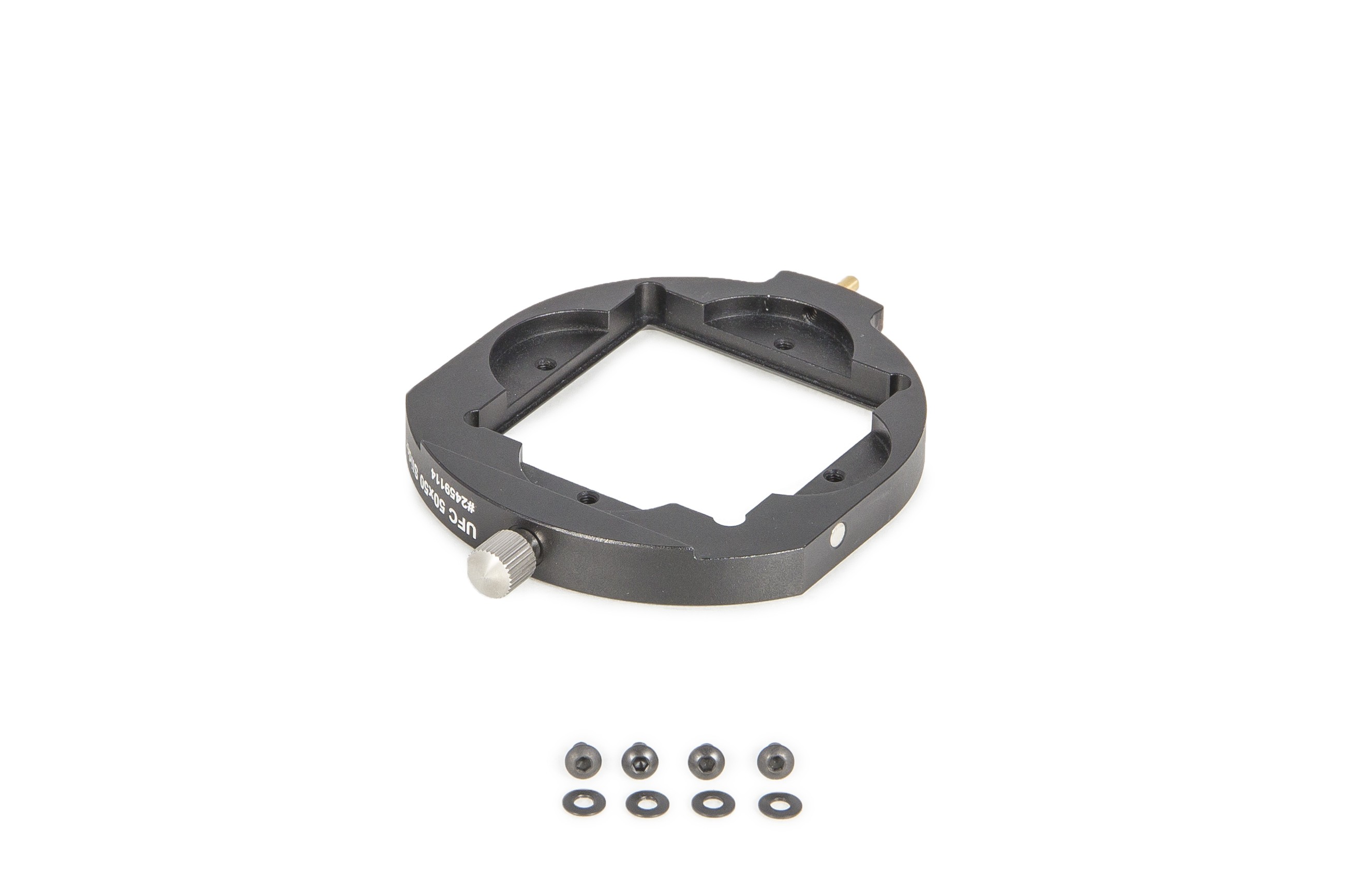

Baader UFC Basis, teleskopseitig S70 Schwalbenschwanz (Bauhöhe: 13 mm) (#2459110 , € 58)

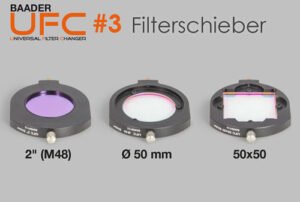

Bei der Filterschublade können Sie zwischen den Versionen für gefasste oder ungefasste 2"-Filter oder für quadratische 50x50mm Filter wählen – je nachdem, welche Filter Sie bereits besitzen oder noch kaufen wollen. Kleinere Filter lassen sich zwar prinzipiell mit den AUX-Adaptern einsetzen, führen aber an größeren Kamerasensoren zu Vignettierung – bei einer DSLR oder Systemkamera lohnen sich größere Filter. Mehr über die UFC-Filterschubladen finden Sie im 3. Teil unserer Blog- Serie: Die UFC-Filterschieber
Sehen wir uns nun die Kameraseite der UFC-Basis an.
Es gibt drei Möglichkeiten, um eine DSLR anzuschließen:
- Baader UFC T-2 (m) Kamera-Adapter (Bauhöhe: 2 mm) (#2459115 , € 29) für gängige T-Ringe
- Baader UFC M48 (m) Kamera-Adapter (Bauhöhe: 2 mm) (#2459116 , € 29) für T-Ringe mit M48-Gewinde, für Kameras mit großen Vollformat-Sensoren
- Baader UFC S52 Schwalbenschwanz Kamera-Adapter für Wide T-Ringe (Bauhöhe: 2 mm) (#2459119 , € 30) für Zubehör mit S52-Schwalbenschwanz wie den Protective EOS T-Ring (der außerdem mit T-2 und M48-Adaptern verwendet werden kann - siehe unten) oder die S52 Wide T-Ringe von Baader.

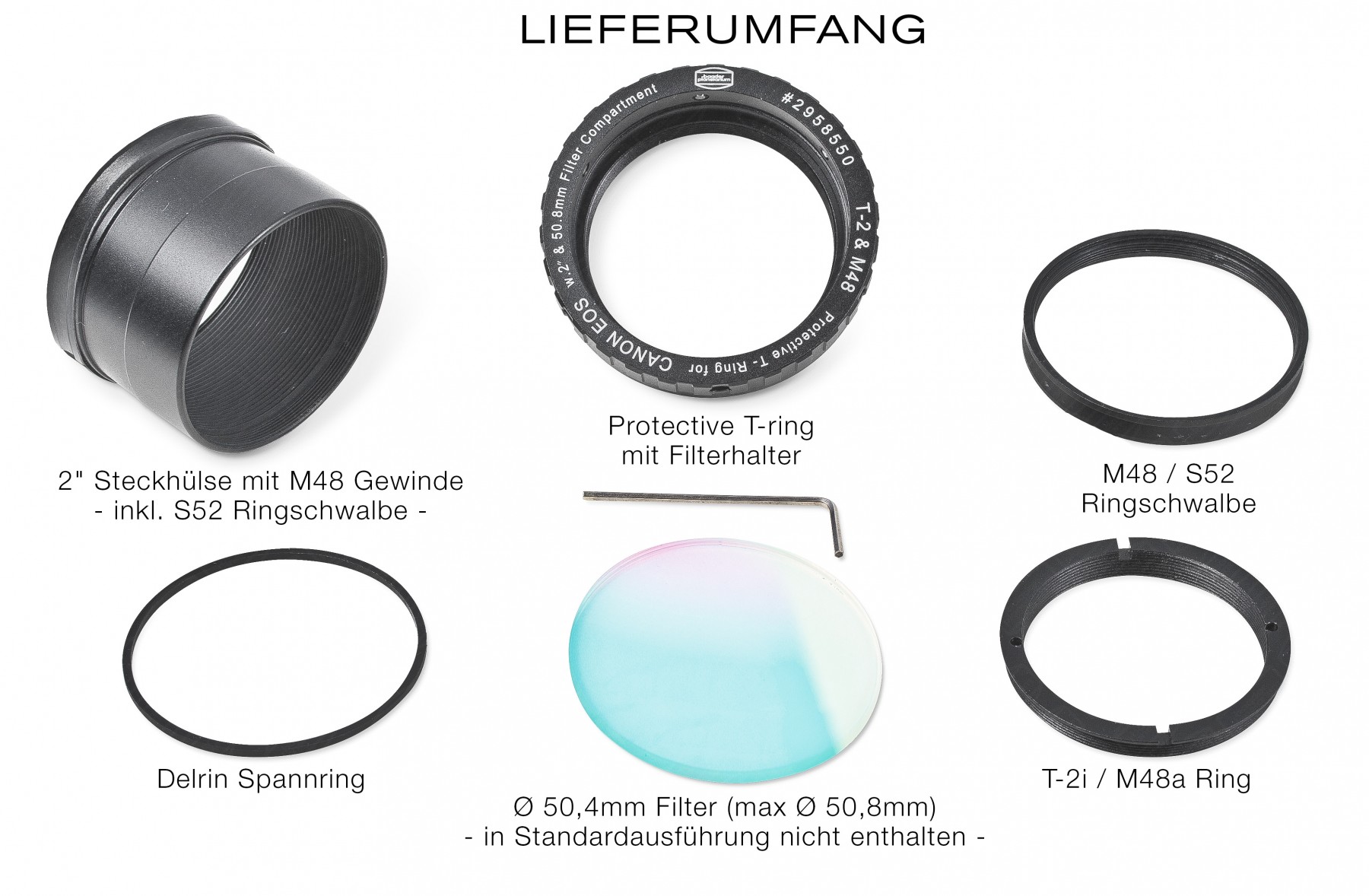

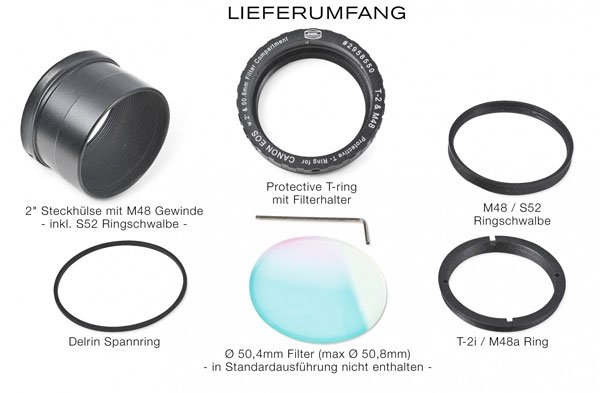

Baader Protective CANON DSLR-T-Ring T-2/M48 und 2" mit S52-Schwalbenschwanz

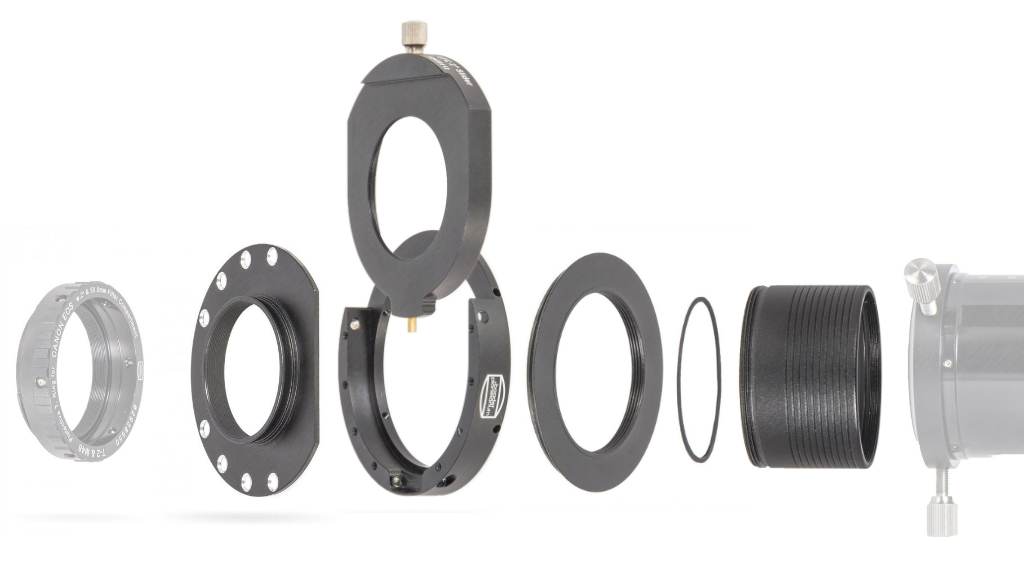

Nachdem wir nun alle Teile beisammen haben, können wir das Puzzle zusammenfügen. Das nächste Bild zeigt einen Beispielaufbau aus den oben erwähnten Teilen. Von rechts nach links haben wir:
- Ein Teleskop mit 2" Okularauszug
- 2" Safety-Kerf Steckhülse - ultrahart (T-2 Bauteil #19A) (#2408156 , € 43)
- Baader UFC S70 / 2" UNF (w) Teleskop-Adapter (Bauhöhe: 1 mm) (#2459128 , € 25) - hier gezeigt mit 1 mm Abstandsring für 2"-Steckhülsen mit längerem Gewinde
- Baader UFC Basis, teleskopseitig S70 Schwalbenschwanz (Bauhöhe: 13 mm) (#2459110 , € 58) mit Baader UFC 2" (M48) Filterschieber (#2459112 , € 45)
- Baader UFC S52 Schwalbenschwanz Kamera-Adapter für Wide T-Ringe (Bauhöhe: 2 mm) (#2459119 , € 30) - Sie können auch den Baader UFC T-2 (m) Kamera-Adapter (Bauhöhe: 2 mm) (#2459115 , € 29) für Standard T-Ringe oder den Baader UFC M48 (m) Kamera-Adapter (Bauhöhe: 2 mm) (#2459116 , € 29) für die größeren M48 T-Ringe verwenden
- T-Ring: In unserem Beispiel haben wir den Baader Canon EOS Protective T-Ring (ohne Steckhülsen und Gewinderinge) - (#2958550). Sie können auch andere Standard oder Wide T-Ringe verwenden, je nachdem, welchen Kameraadapter Sie an die UFC-Basis angeschlossen haben (siehe oben).
Baader UFC Beispiel für die Fotografie mit einem T-Ring für die Kamera und einem Teleskop mit 2"-Okularauszug
In einem späteren Blogbeitrag werden wir uns mit anderen fotografischen Kombinationen beschäftigen, unter anderem damit, wie der UFC mit Bildfeldebnern oder Reducern kombiniert wird.
